在出solidWorks裝配體的工程圖過程中，常常會出現螺紋孔的裝飾螺紋線無法顯示的情況，特別是當此螺紋孔特征是在裝配體中生成的時候（如下圖所示），該怎么解決這個問題呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP1.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大小：13.98GB更新時間：2018-01-11

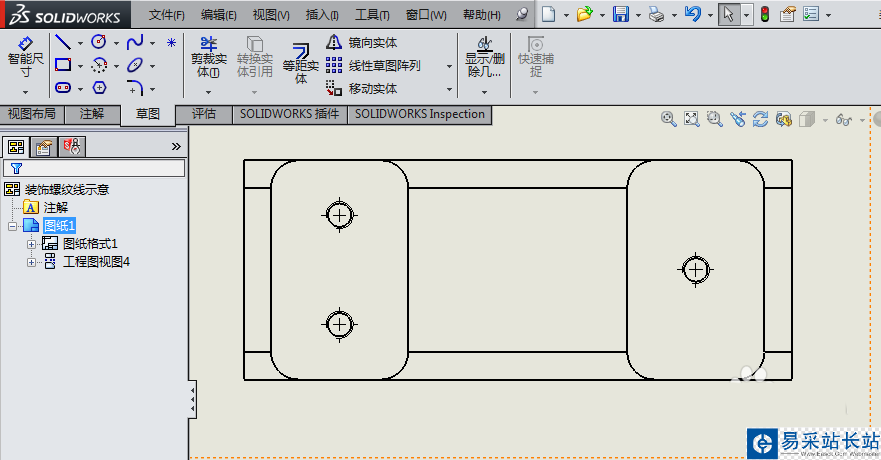

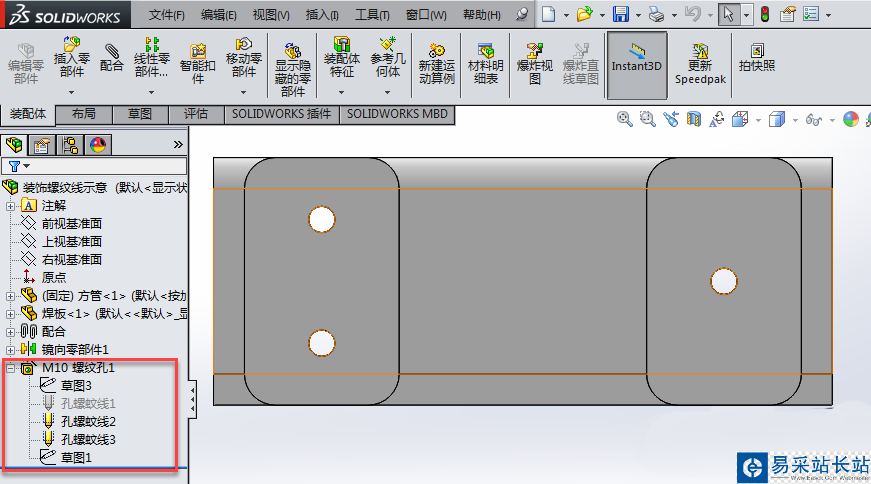

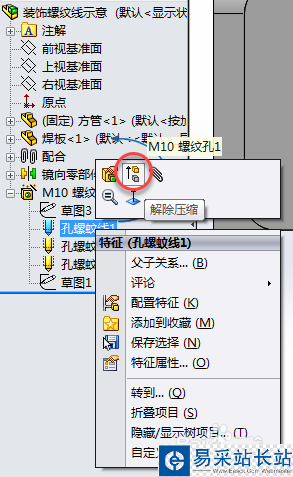

1、出現這個問題時，首先應該打開裝配體對應的螺紋孔特征，確?？滓幐窭镞x項一欄的“裝飾螺紋線”被選中，另外還要確認特征下面的裝飾螺紋線特征沒有被壓縮，如果被壓縮了的話需要點擊右鍵將其解除壓縮。

2、切換到工程圖界面，點擊需要顯示裝飾螺紋線的視圖，在左側的選項卡“裝飾螺紋線顯示”這一欄中選擇“高品質（G）”,打鉤確定后裝飾螺紋線有時會出現，問題就解決了，如果沒有出現的話需要進行下一步操作。

3、點擊選擇要插入裝飾螺紋線的視圖，然后在菜單欄中依次點擊“插入—>模型項目”，在左側的選項卡里“注解（A）”這一欄中將裝飾螺紋線選上，最后打鉤確認即可。（插入模型項目時，soliworks默認選擇了“為工程圖標注”，可以將其取消選擇，以免插入一堆無關的尺寸）

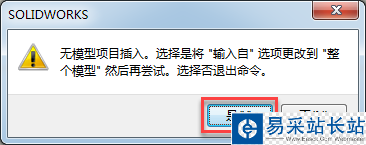

4、中途彈出“無模型項目插入…”，點擊“是”這個選項后，視圖中裝飾螺紋線就出現了

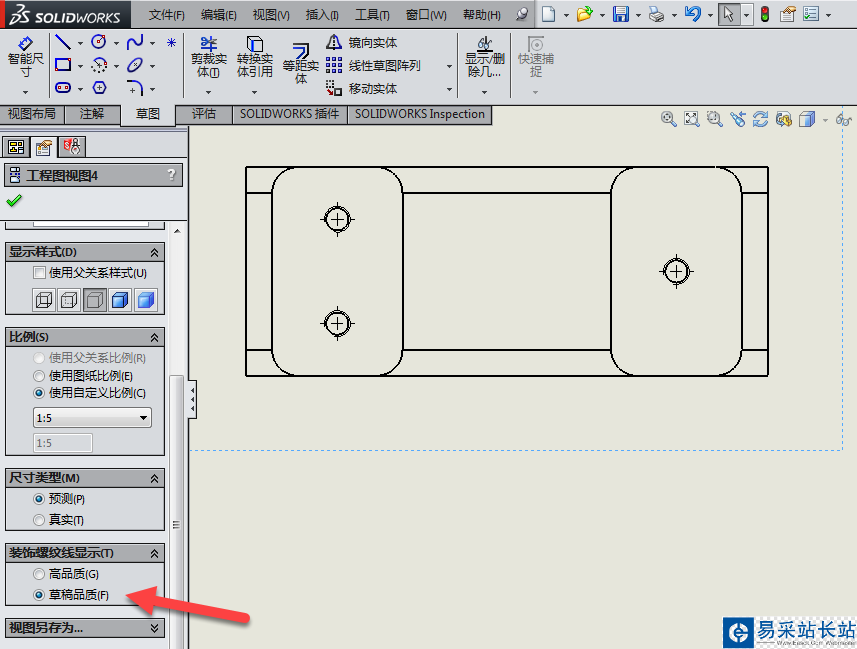

5、如果經過以上步驟后裝飾螺紋線仍然未出現，可以將“裝飾螺紋線顯示”改為“草稿品質”后再按以上步驟，依次點擊“插入—>模型項目”插入一次。還是沒有出現的話就再改為“高品質”后插入模型項目中的裝飾螺紋線，如此反復操作，直至裝飾螺紋線出現為止。

6、如果在“草稿品質”與“高品質”反復切換并插入模型項目4到5次后，裝飾螺紋線仍未出現的話，可能是軟件本身的顯示問題導致的；可以試試保存好工程圖文件后，關閉重啟solidworks再將該文件打開，看看裝飾螺紋線有沒有出現。
