solidworks中想要畫一個通風口的圖紙,該怎么繪制通風口呢?下面我們就來看看詳細的教程。
1、首先做一個鈑金件作為例子,并在上面進行操作

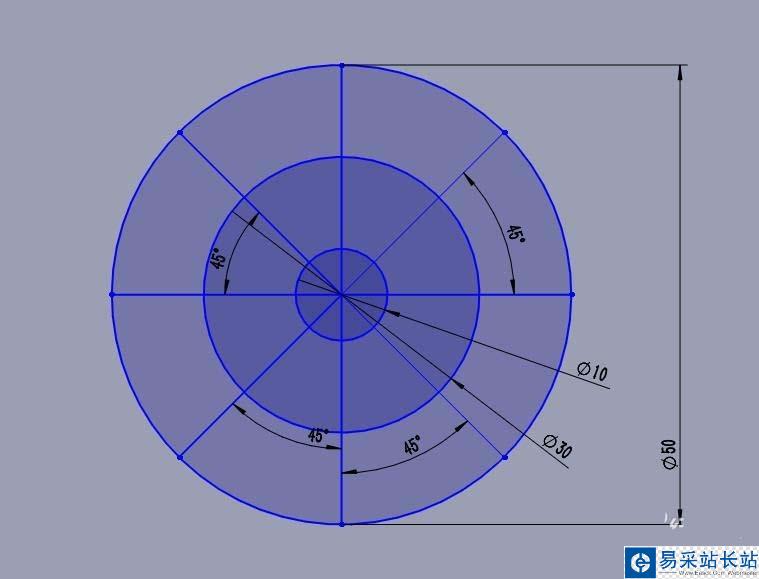

2、選擇鈑金件的一面,進行草圖的繪制,繪制=幾個原和中間的分割線,選擇確認

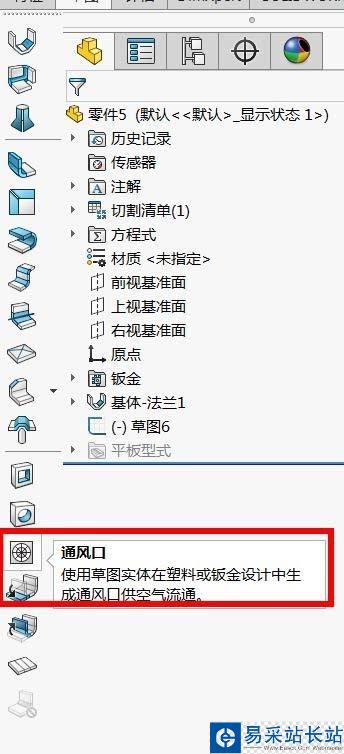

3、在鈑金的工具欄中,找到通風口,選擇這個命令

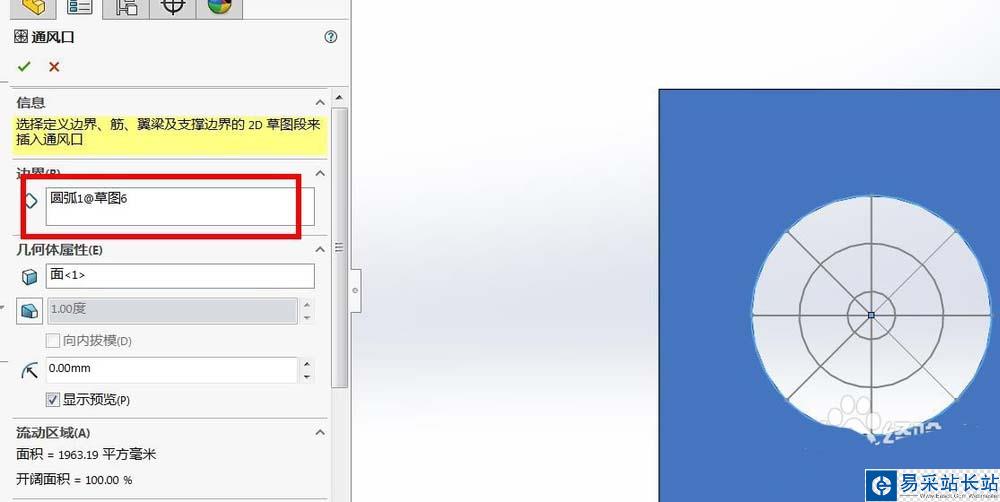

4、首先需要選擇的是通風口的邊界.這里選擇的是草圖中的最外層的一個圓.

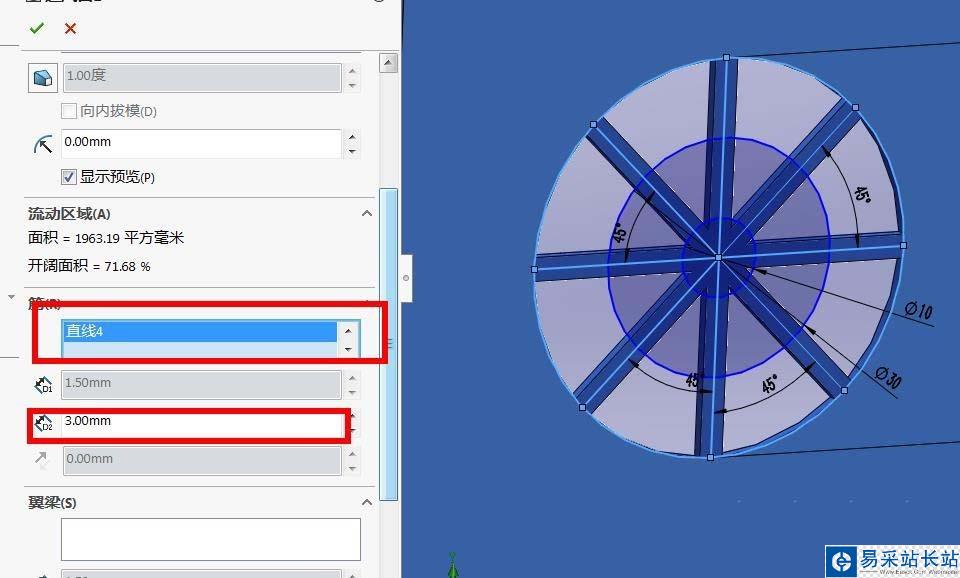

5、然后需要選擇的是通風口的支撐架,選擇幾個分割線,并編輯分割線的寬度,點擊確認

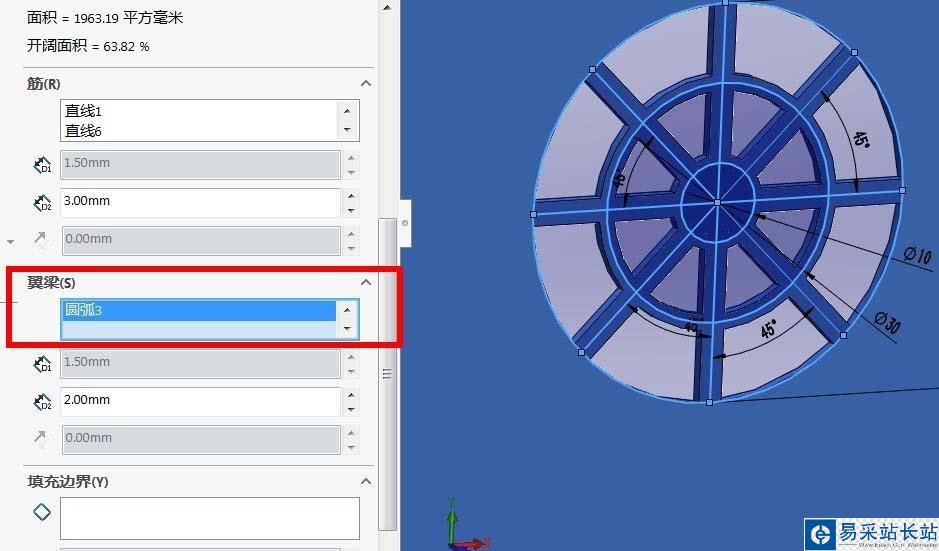

6、最后需要選擇的是筋,選擇的幾個內院,編輯參數,進行確認

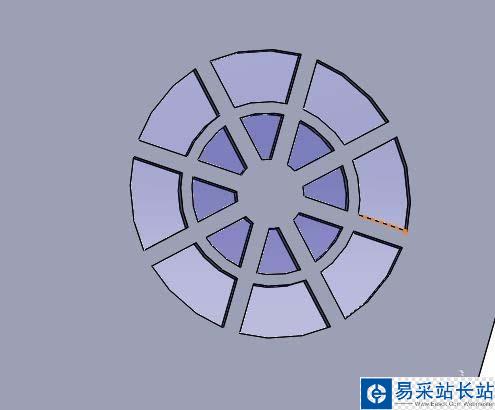

7、一個要求的通風口就做成了
以上就是sw通風口建模教程,希望大家喜歡,請繼續關注錯新站長站。
