solidworks零件模型怎么使用剖面命令?

2024-07-16 17:23:40
字體:
來源:轉載
供稿:網友

solidworks中想要使用剖面命令,該怎么使用呢?下面我們就來看看詳細的教程。

軟件名稱:SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小:12.7GB更新時間:2017-02-27

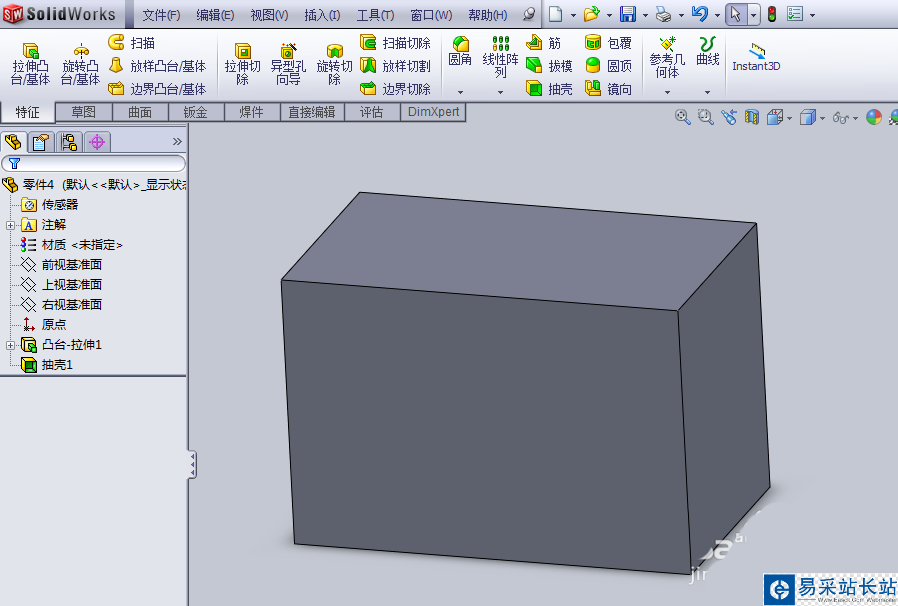

1、這里以簡易矩形零件為例。首先,新建一個矩形拉伸體。

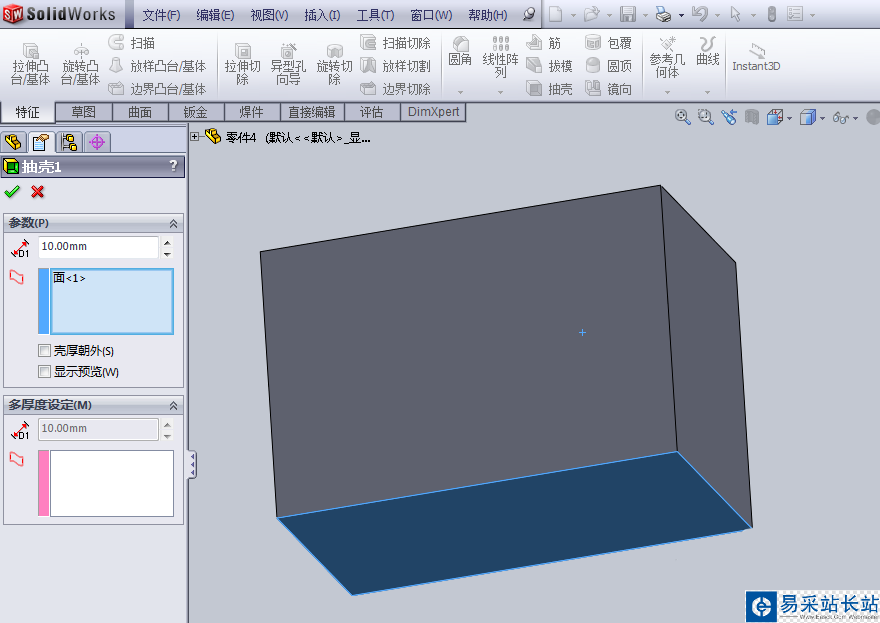

2、在特征工具欄中選擇抽殼命令,選擇矩形體的一個面抽殼。

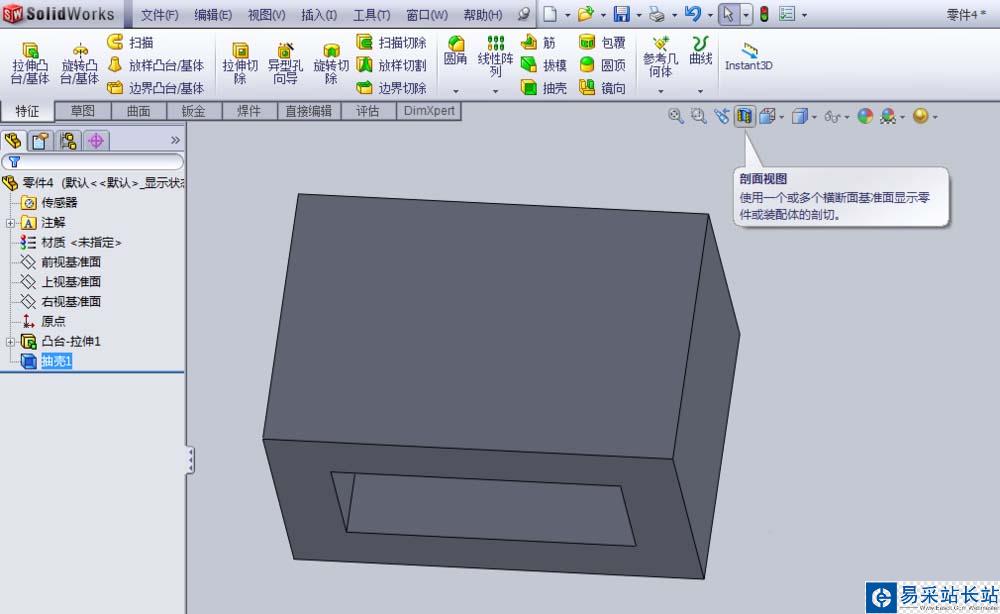

3、接著就來使用剖面視圖對零件進行檢查。

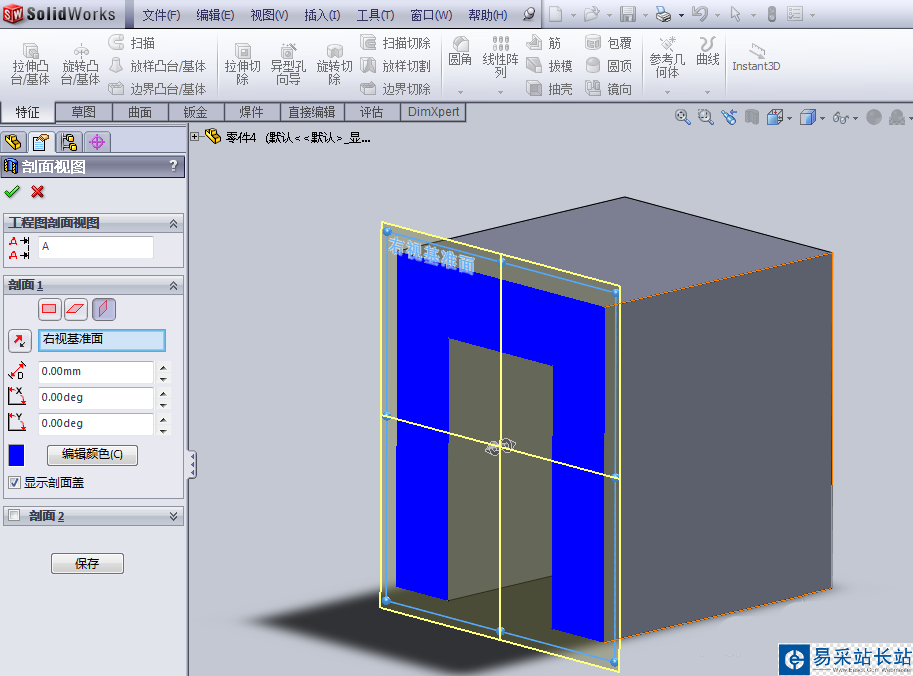

4、選擇右視基準面,點擊剖面視圖,這時就可以看到剖開后的視圖,圖中藍色部分就是剖面陰影面,在CAD中剖開處需繪制剖面線。

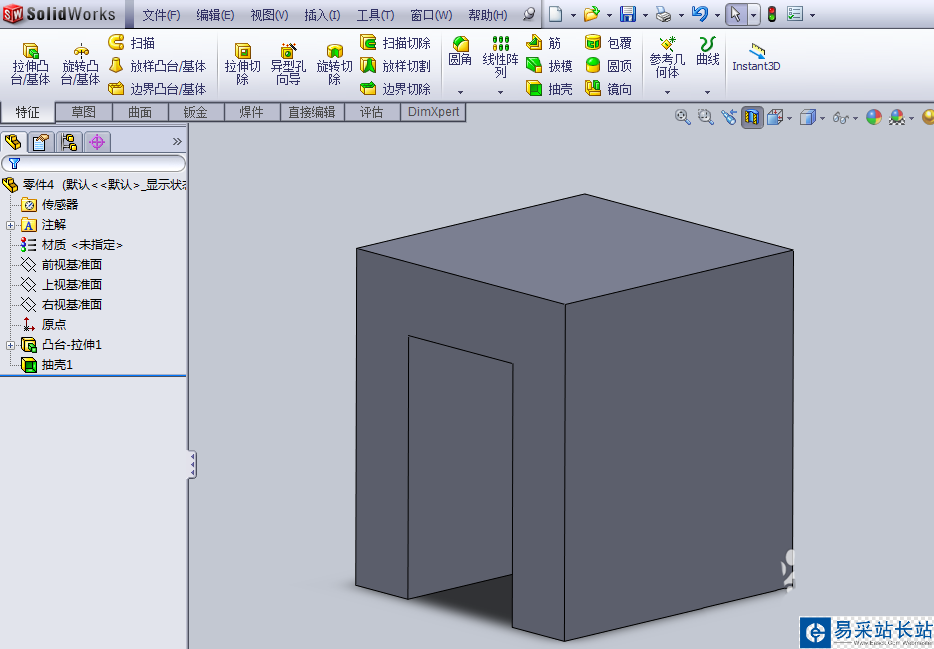

5、點擊確定就可以生成剖除后的零件,需要注意的是,在生成CAD文件時,剖開的部分依然會顯示。

以上就是solidworks中剖面命令的使用方法,希望大家喜歡,請繼續關注錯新站長站。
