solidworks想要在實體某個面上繪制分割面，下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

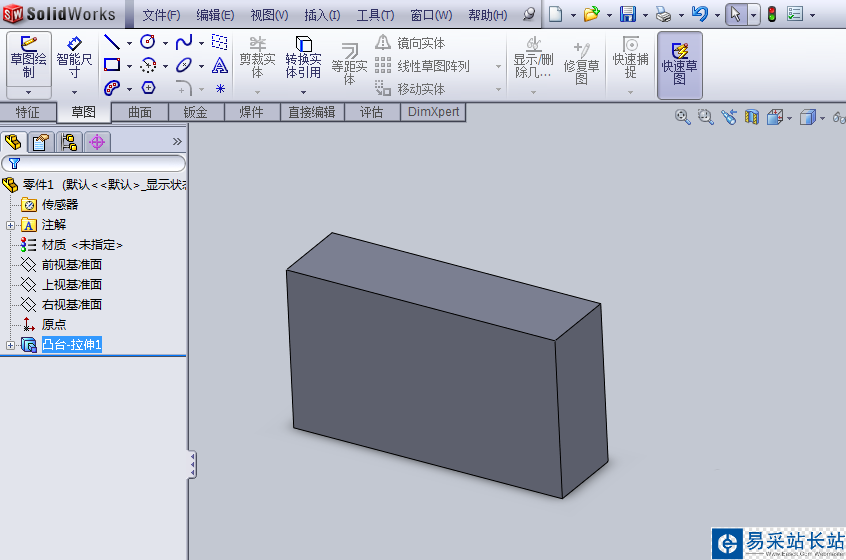

1、首先，雙擊打開 solidworks，新建草圖，這里新建一個簡單的矩形拉伸體，確定。

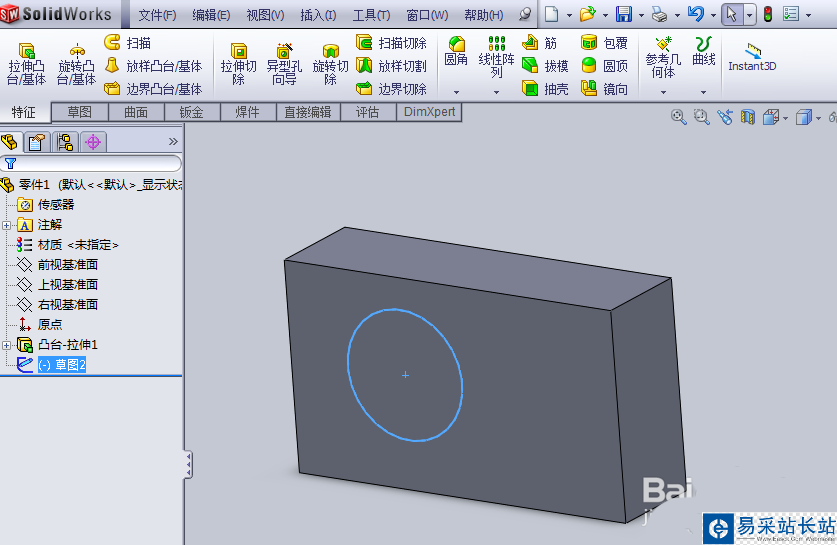

2、在所需分割的面上新建草圖，繪制一個分割草圖，繪制完成后退出草圖，保持草圖在選中狀態。

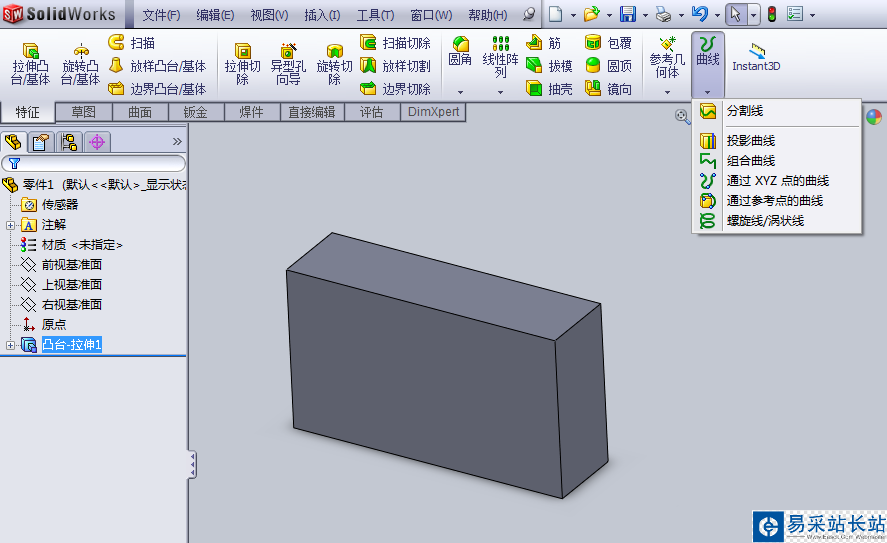

3、點擊特征工具欄中的曲線命令，選擇分割線。

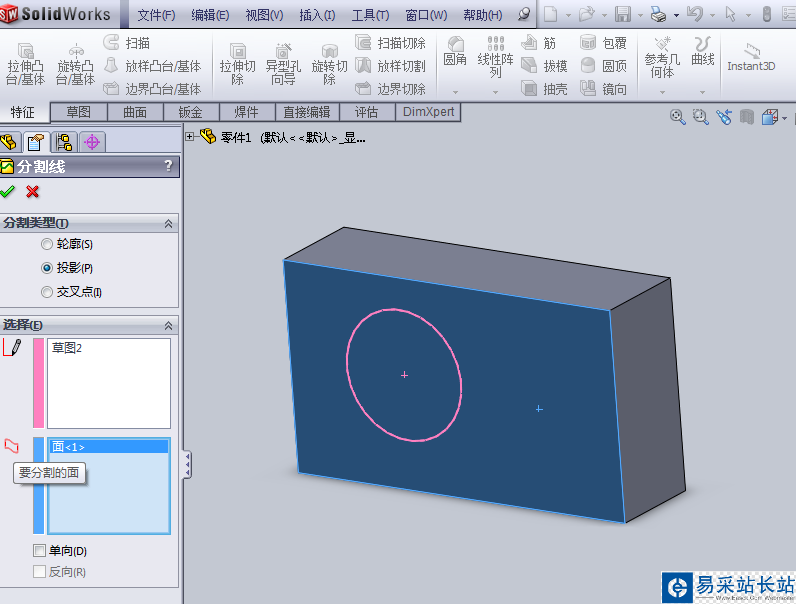

4、選擇要分割的面，點擊確定。

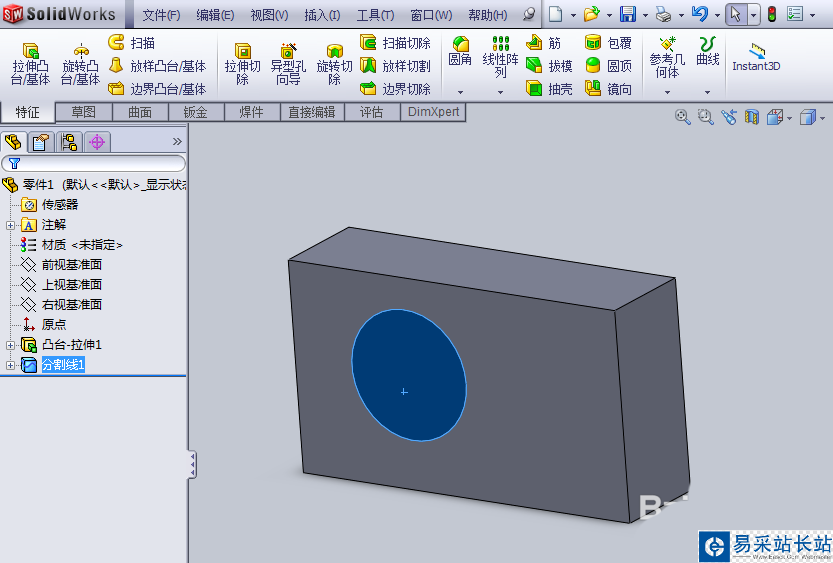

5、接著，我們就繪制完成了，可以看到矩形拉伸體的其中一個面被分割成了一個圓面和除去圓面矩形面。

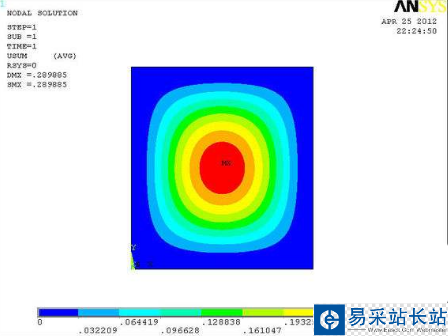

6、做分割面的目的，常常用于后續的分析，例如用作Ansys的靜力加載面。

以上就是sw實體制作分割面的教程，希望大家喜歡，請繼續關注錯新站長站。
