solidworks中標注公差也很方便，今天我們就來看看圓度公差的含義以及標注方法。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、要標注圓度公差，就必須知道圓度公差的具體含義，在機械設計中，公差帶是在同一正截面上，半徑差為公差值t的兩同心圓之間的區域，下圖可幫助理解，如圖所示

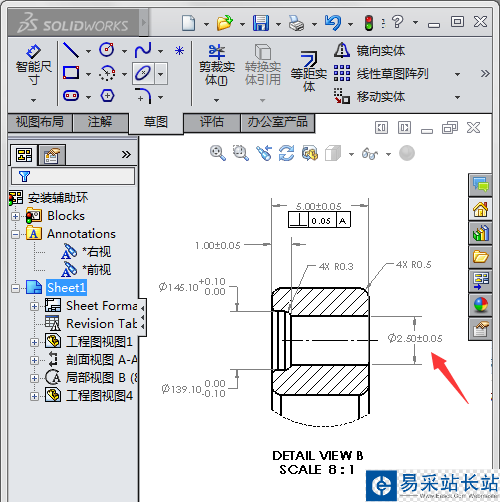

2、在知道了圓度公差的定義后，我們就打開solidworks工程圖，準備標注圓度公差，如圖，我要在這個尺寸上標注圓度公差，

3、選中該尺寸，如圖所示

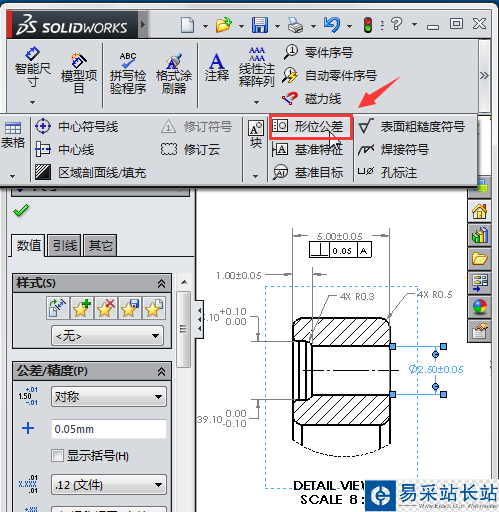

4、在注釋中，點擊形位公差，如圖所示

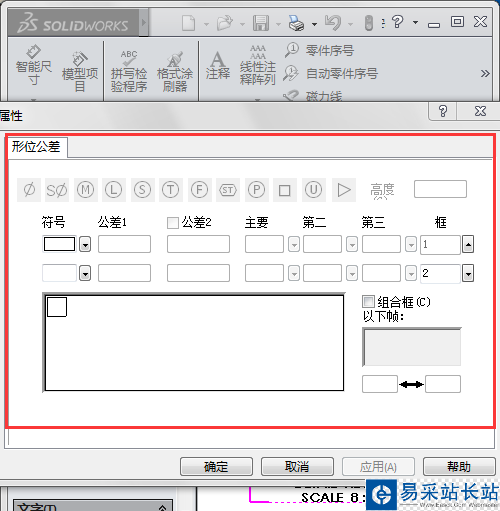

5、打開行為公差標注面板，如圖所示

6、選擇圓度公差符號，輸入公差帶，如圖所示

7、標注完后，如圖所示

以上就是solidworks標注圓度公差的教程，希望大家喜歡，請繼續關注錯新站長站。
