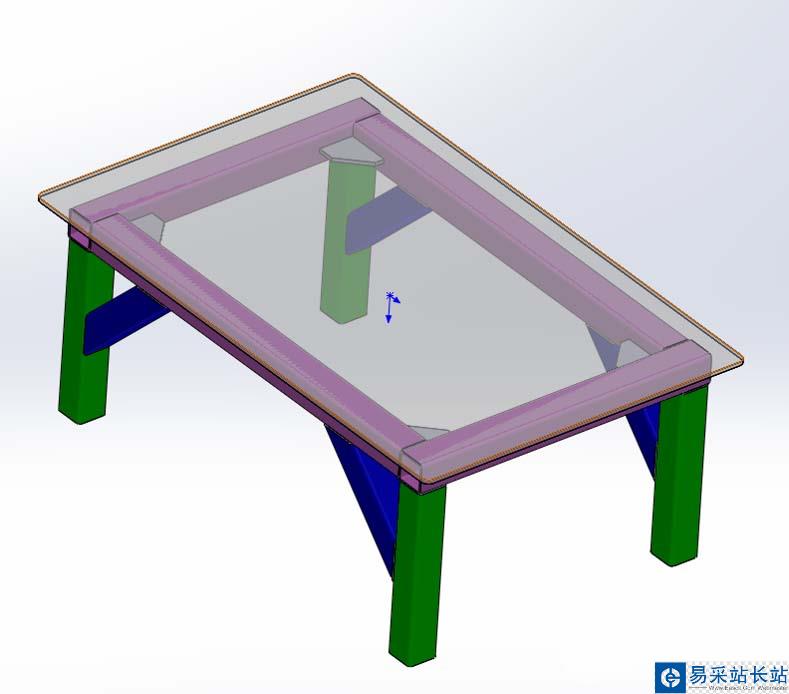

solidworks中想要焊接零件，焊件是由多個焊接在一起的零件組成，本質是一個裝配體，但在材料明細表中仍然被看做一個單獨的零件。下面我們就來看看詳細的教程。

軟件名稱：solidworks 2015 3d設計軟件(附序列號) sp5.0 安裝版 64位軟件大?。?.76GB更新時間：2018-05-17

一、添加焊件輪廓

1、下載標準的結構件輪廓

2、找到焊件輪廓的存放路徑。工具——選項——系統選項——文件位置——焊件輪廓，也可以設置直接找到文件位置

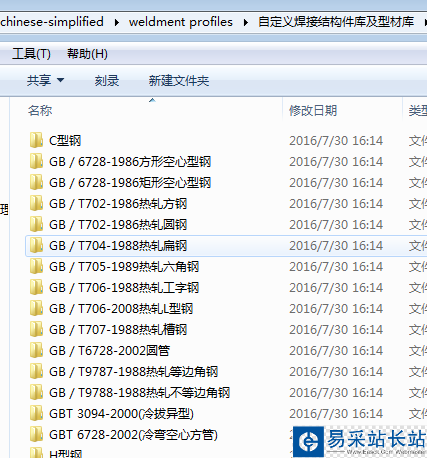

3、打開輪廓的存放路徑，并將輪廓文件解壓到該文件夾下（注：該處需放置在二級文件夾下）

二、創建焊接實體

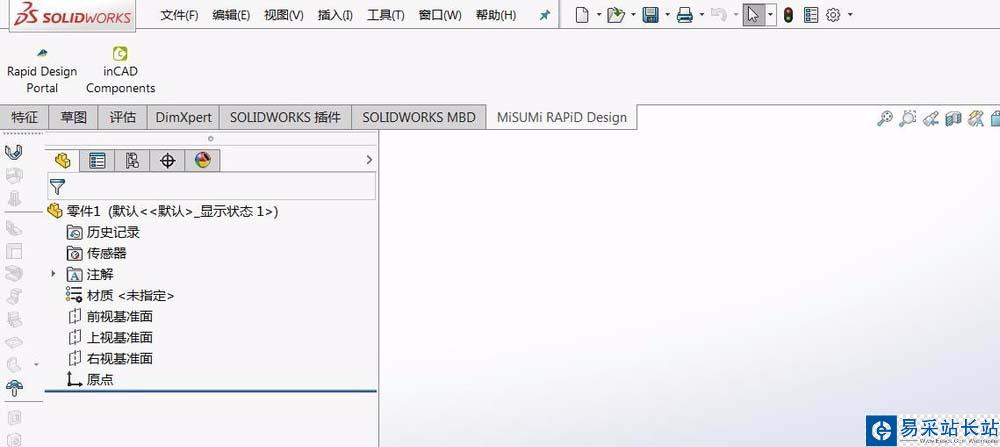

1、新建一零件

2、插入——焊件——焊件——草圖工具3D草圖

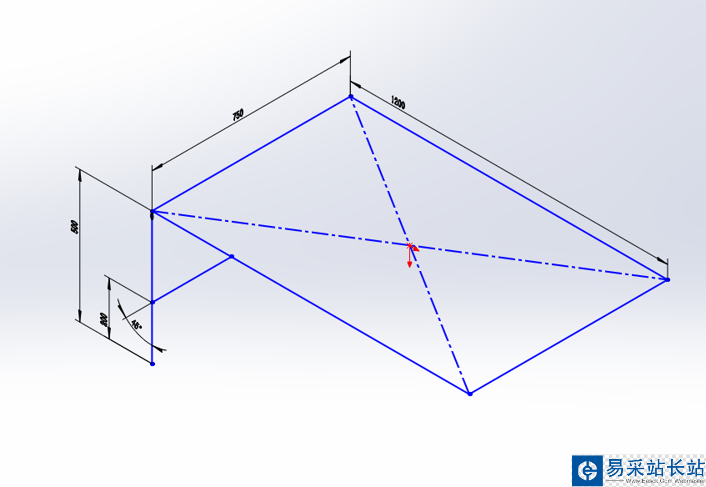

3、繪制3D草圖，插入——焊件——結構構件——定義構件輪廓——選擇草圖邊線——確定。

4、不同顏色之間不允許一次完成

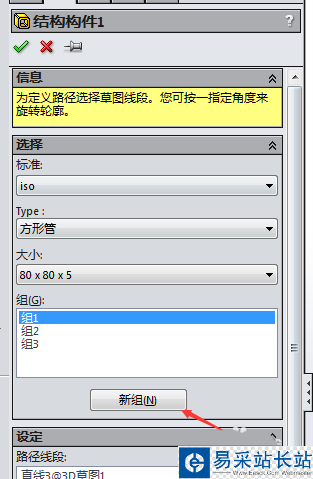

規則：連續的線段之間一次完成 ，方向相同（平行）的線段之間一次完成，可新建不同的組進行邊線選擇

三、剪裁結構構件

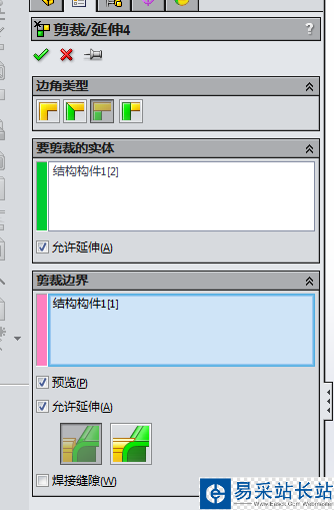

1、插入——焊件——剪裁/延伸

2、選擇修剪的邊角類型——選擇被裁切的實體——選擇剪裁邊界。插入——焊件——角撐板——設置參數及位置——確定

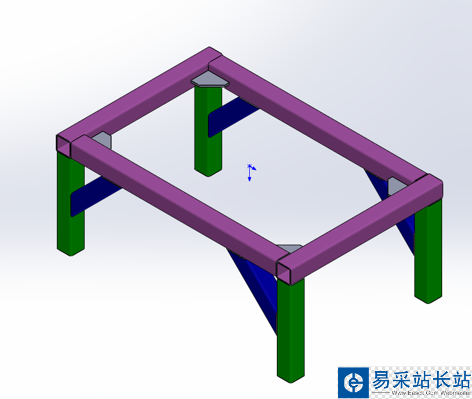

3、鏡像各實體零件

以上就是solidworks焊接構建的方法，希望大家喜歡，請繼續關注錯新站長站。
