solidworks設計好的工程圖有很多不用的線條，想要將不用的線條隱藏起來，該怎么隱藏呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP4.0 Premium 免費中文特別版(附破解文件) 軟件大小：13.0GB更新時間：2017-08-14

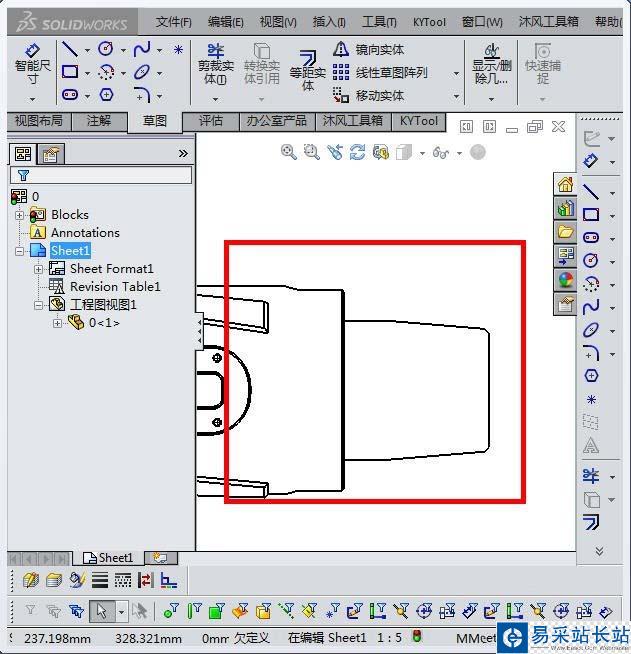

一、工程圖中的的螺紋線怎么隱藏？如圖所示

1、左手按住“CTRL”鍵，右手用鼠標在模型上選擇要隱藏的螺紋線，

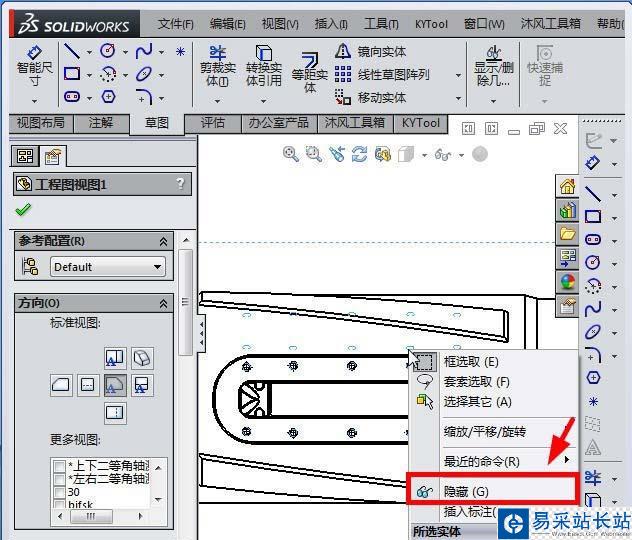

2、右鍵，彈出菜單，選擇“隱藏”，

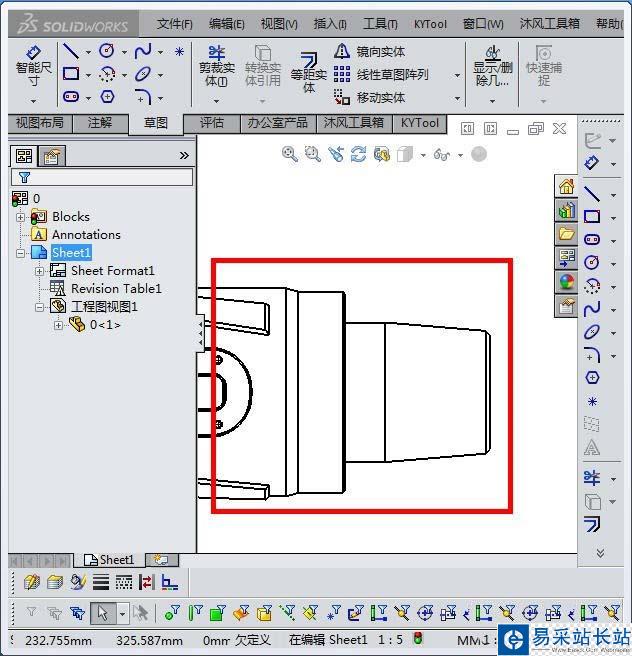

3、上面的螺紋線就完全隱藏了，如圖所示

二、要隱藏模型的輪廓線，如何隱藏？

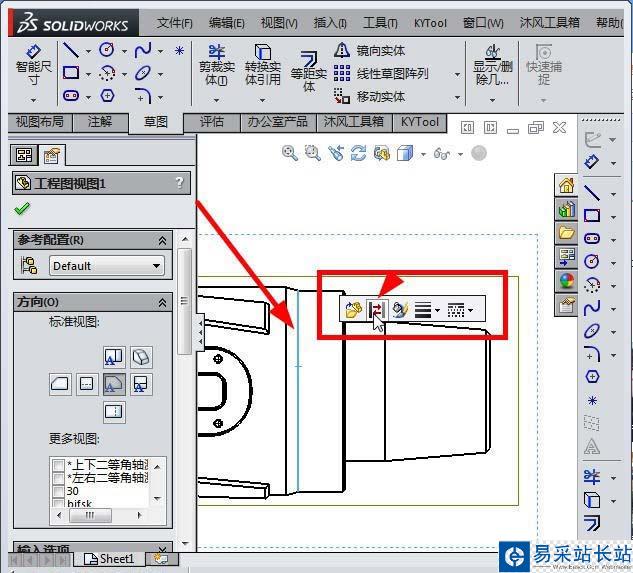

1、只需要選擇該輪廓線，選中后系統自動彈出菜單，選擇“隱藏/顯示邊線”按鈕，輪廓線就被隱藏了

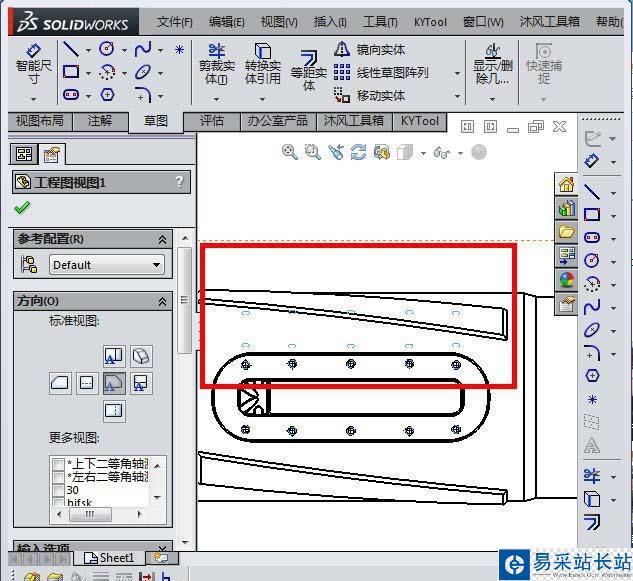

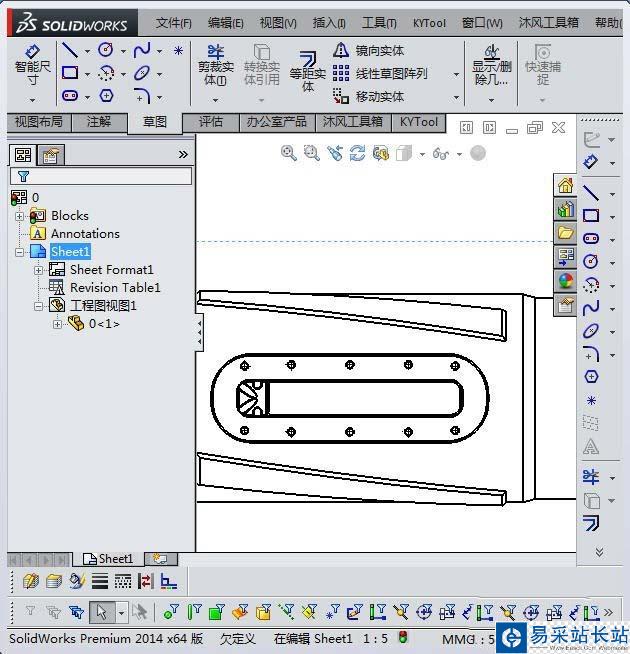

2、如果還要隱藏其它的輪廓邊線，一樣的方法操作。

以上就是solidworks印象不需要的線條的方法，希望能幫到大家，請繼續關注錯新站長站。
