solidworks命令眾多，有些命令不常用，但是用到時，卻又能極大提升工作效率，比如繪制鏡像零件。你可以單獨重新繪制，也可以通過軟件命令實現鏡像繪制，具體是如何執行的呢？

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)軟件大小：12.2GB更新時間：2017-05-02

一、裝配體中的鏡像

1、在裝配體中插入一個原始零件

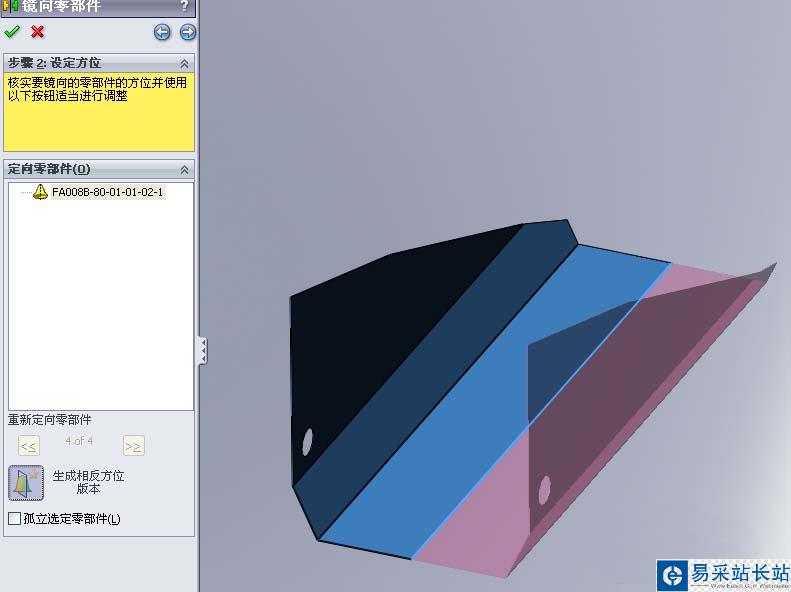

2、利用線性零部件下鏡像零件命令完成鏡像。在左側配置欄內有方向、 方位等條件設置，可以設定出符合你要求的鏡像零件。

3、利用這種方法生成的鏡像零件為一個實體，無特征可編輯。零件與源零件有關聯。

二、通過插入鏡像零件生產可編輯的鏡像零件

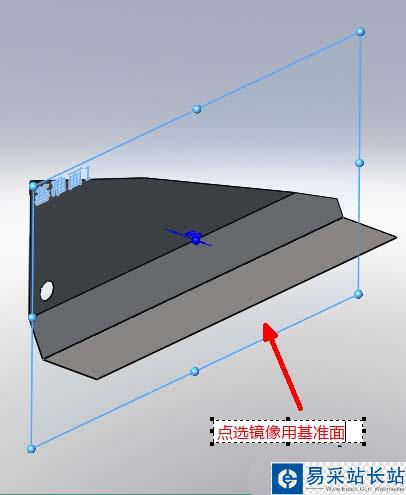

1、在源零件中選擇一個鏡像面

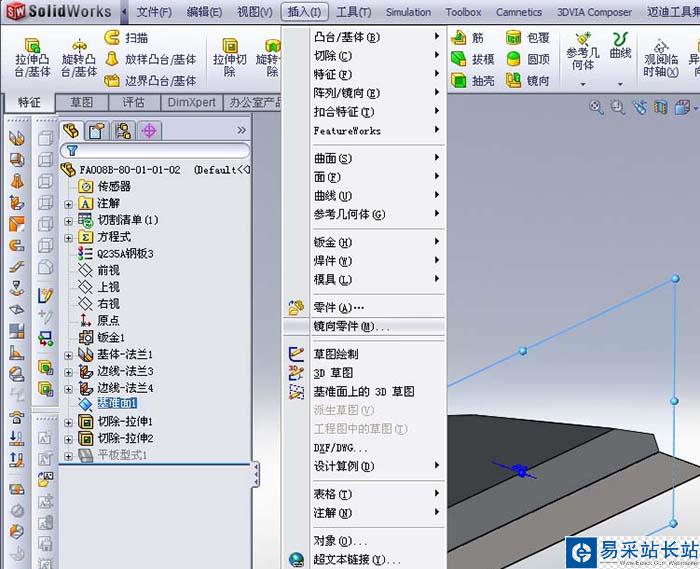

2、選擇插入命令菜單下的鏡像零件命令

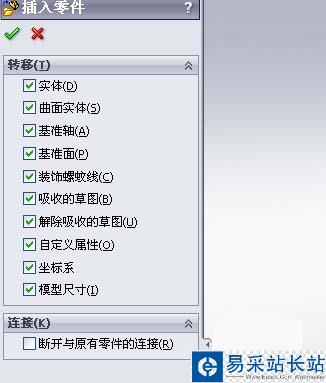

3、在彈出的左側插入零件關鍵因素欄內選擇需要的打勾，然后確認即可完成鏡像零件制作

4、這種方法生成的零件具有特征樹，特征是可以編輯的。

以上就是solidworks鏡像零件的使用方法，需要的朋友可以練習一下。
