SW的3D文件，按照內部零件結構的組成關系，可以將SW的文件分為3類，單一零件，多實體零件和裝配體。

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)軟件大小：12.2GB更新時間：2017-05-02

1）單一零件，是sldprt格式，文件內部只有一個實體，所有的結構都是合并在一起，是一個整體。

2）多實體零件，一樣是sldprt格式，文件內部有2個或者2個以上的實體，文件內部的實體結構沒有完全合并成一個整體。

如多個不相交的封閉區域，拉伸凸臺后的結果，這種文件，多個實體之間具有相互的位置關系和裝配關系，多實體之間可以直接使用所有特征功能進行編輯，但是不能做運動仿真。c.裝配圖，屬于sldasma格式，文件內部有多個實體，他們之間有完整的裝配關系和位置約束關系，可以進行運動仿真，但是每個實體之間，不能使用特征功能進行編輯（如壓凸，組合）

1、打開需要轉換的SW多實體文件

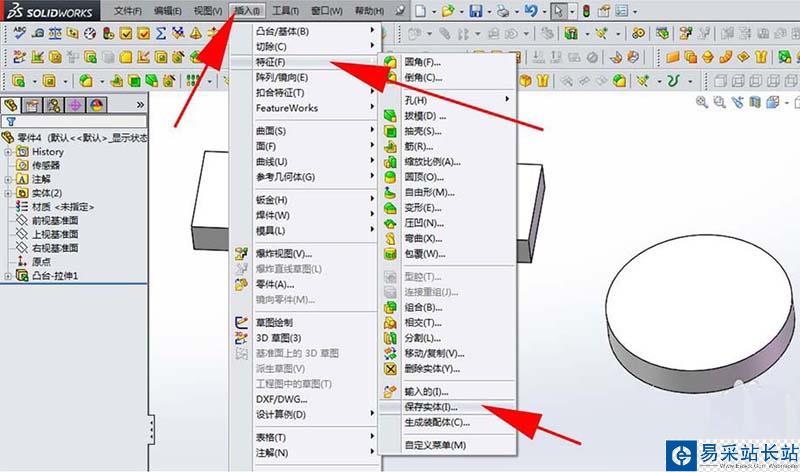

2、“插入”-“特征”-“保存實體”

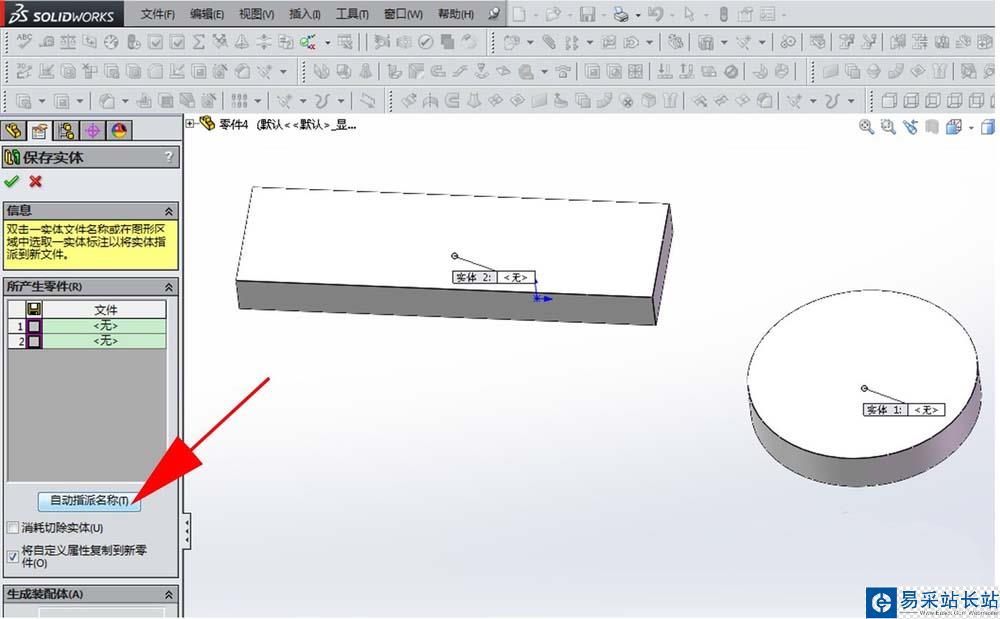

3、定義零件名，選擇自動指派名稱，也可以自己修改

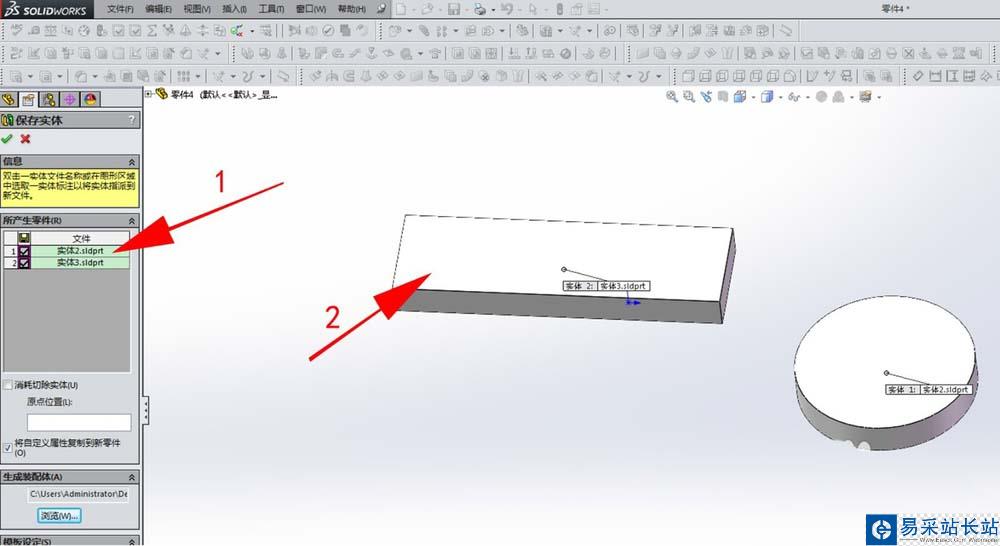

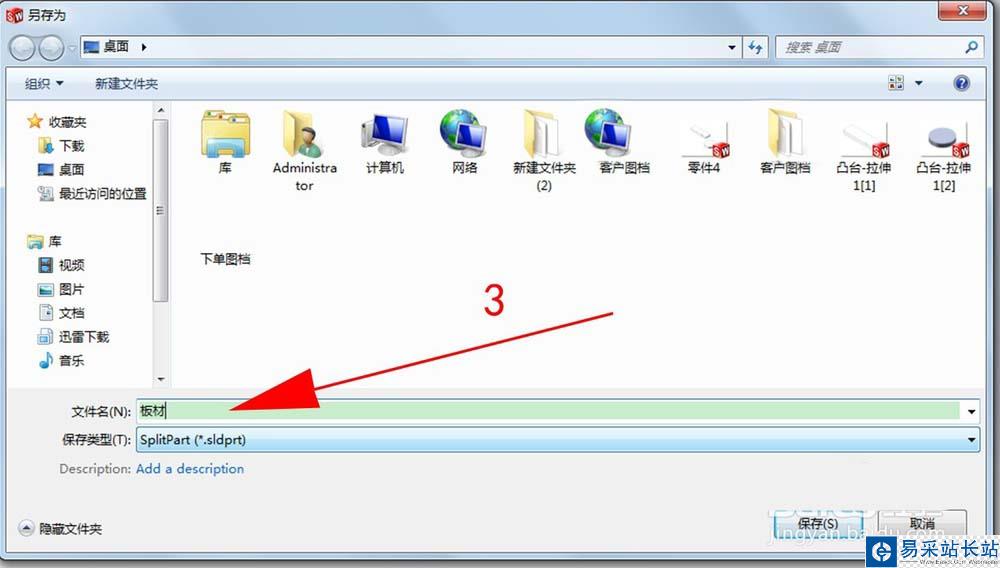

4、自己修改時，文件下面的零件列表，在對應點擊要指派的名稱，會自動出來，零件保存信息修改，直接輸入零件名，

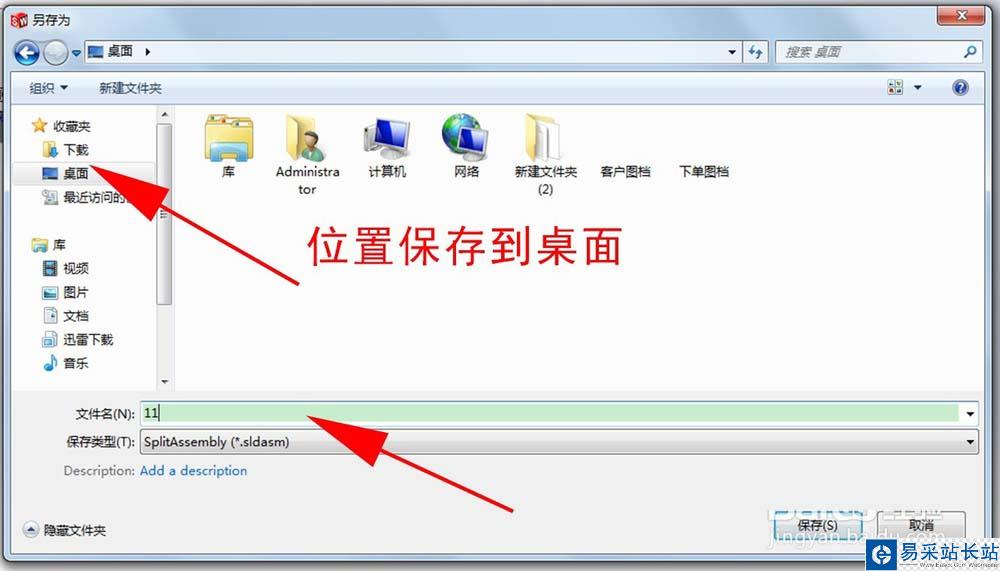

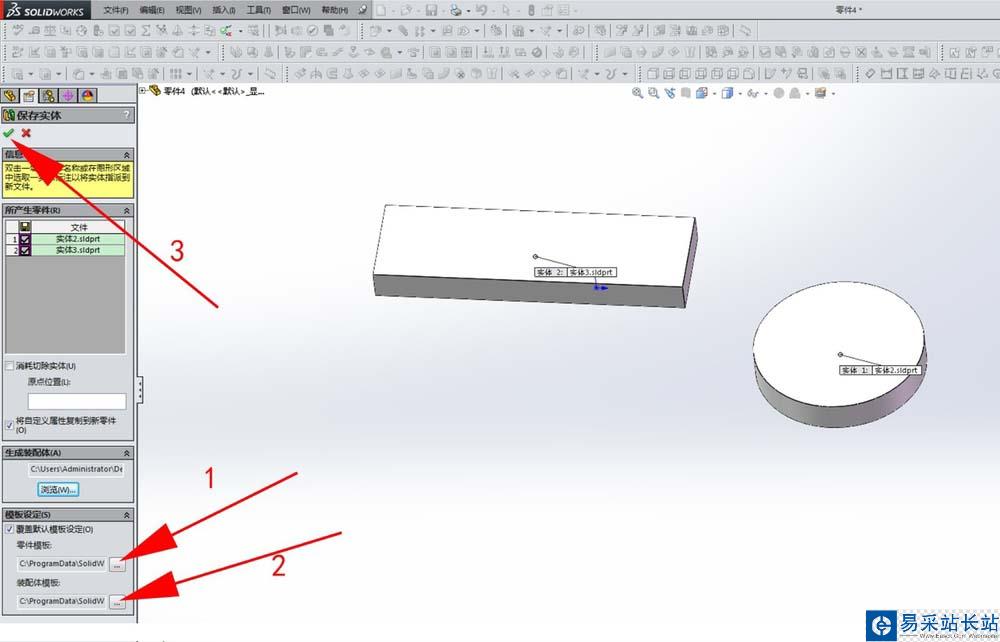

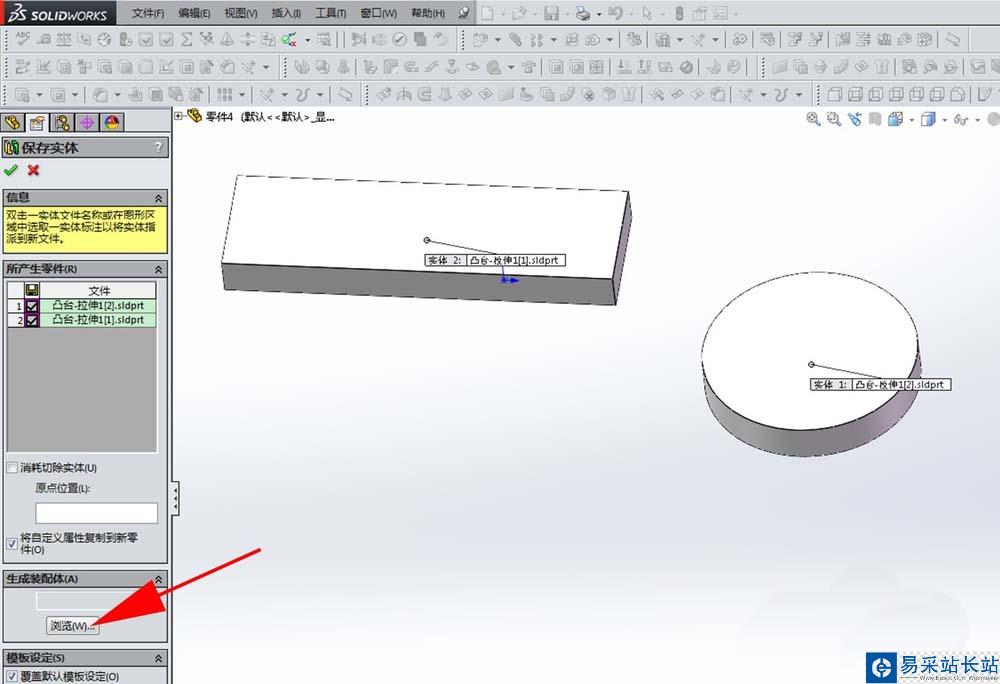

5、定義生成的裝配體的保存位置和名稱及模版

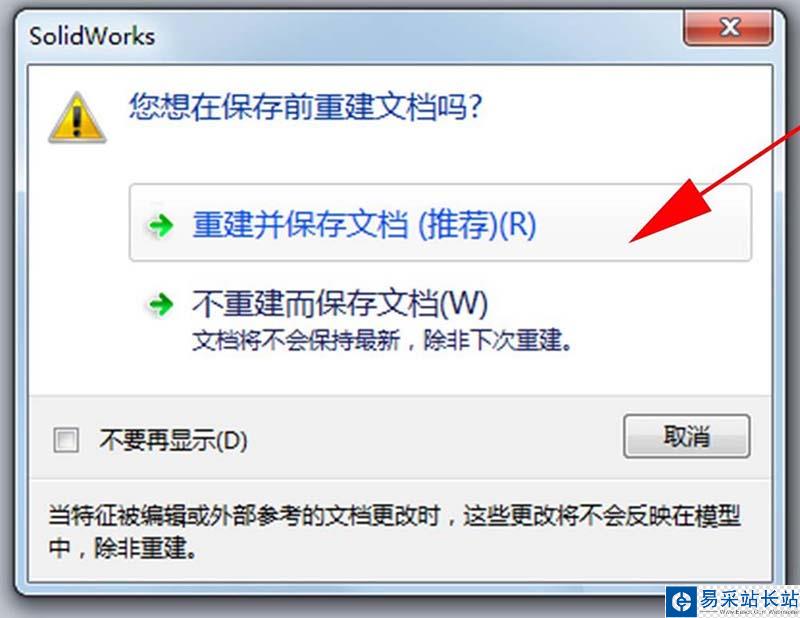

6、重建并保存文檔

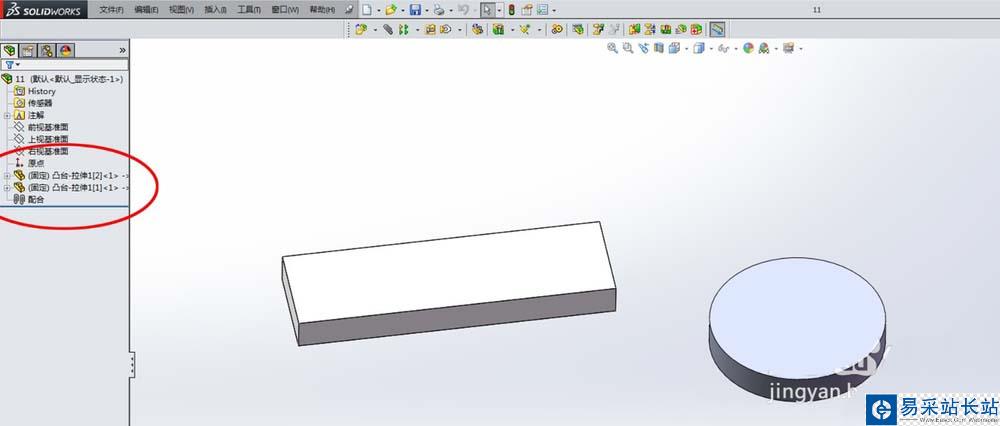

7、轉換完成

在做機械等工程設計中，有時為了節省時間，需要把多實體的“零件”，直接轉換為裝配體，不再另外裝配，這樣能大大簡化設計的操作時間，復雜程度。上面就是將多實體文件直接轉換為裝配體的方式，需要的朋友可以學習一下。
