今天我們以“GB/T 848小墊圈”為例，來講解SolidWorks創建螺栓、螺母、墊圈等零件模型的方法，很簡單，請看下文詳細介紹。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

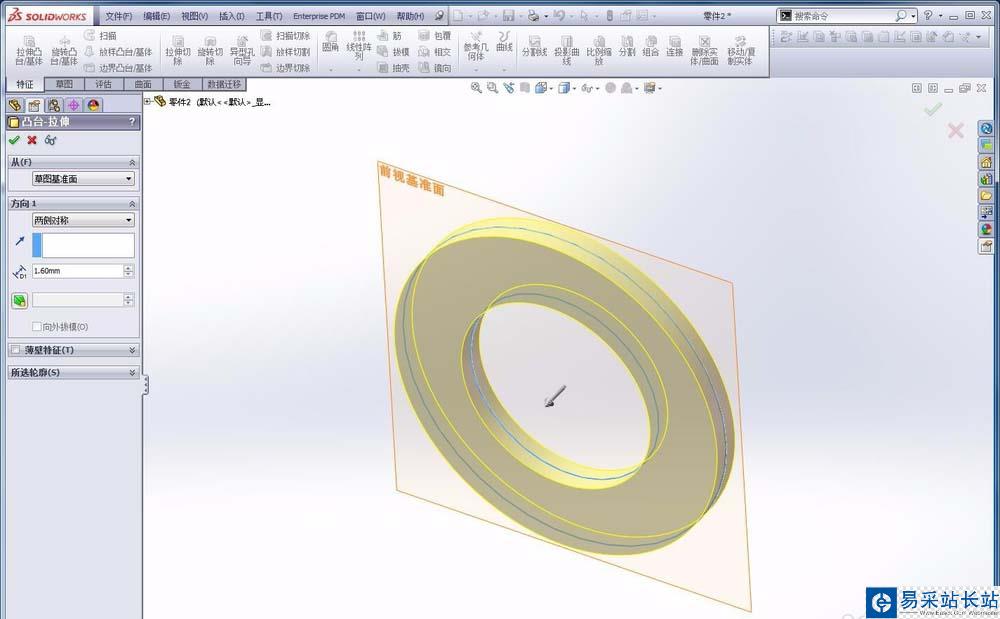

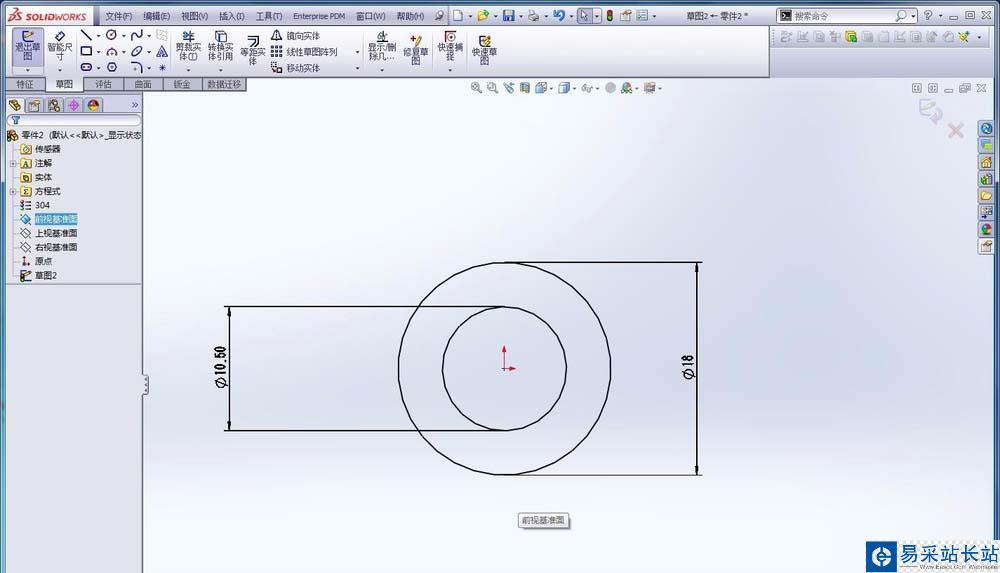

1、新建零件，以上視基準面繪制草圖，畫兩個同心圓，標注尺寸，對稱拉伸，以公稱規格10為例。內徑d1=10.5mm，外徑d2=18，厚度h=1.6。拉伸好后統一將三個尺寸的名稱修改為標準上的名稱。

2、插入-表格-設計表

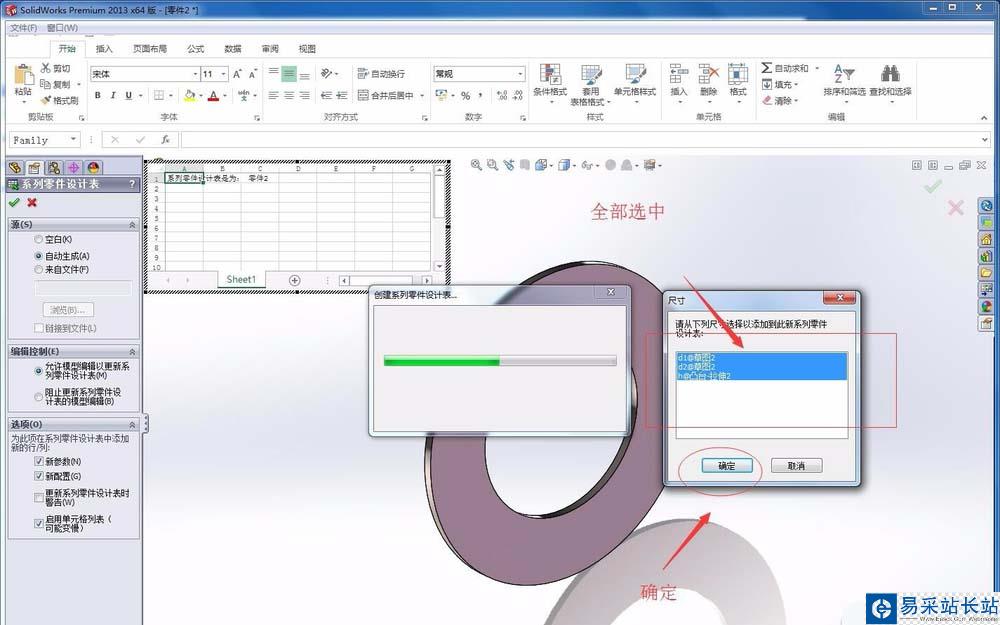

3、選中所有系列化的尺寸參數，將尺寸參數加載進設計表

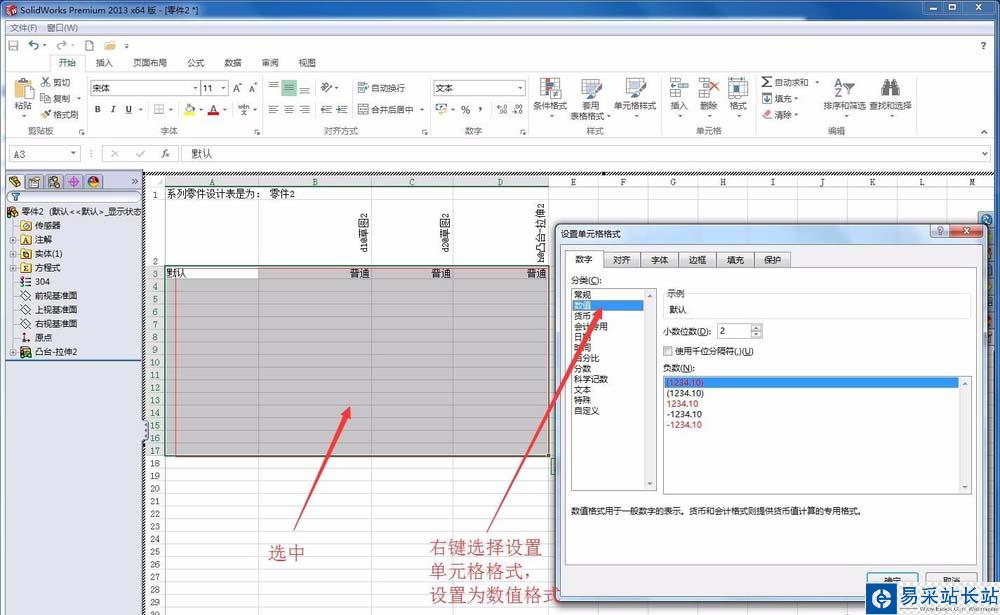

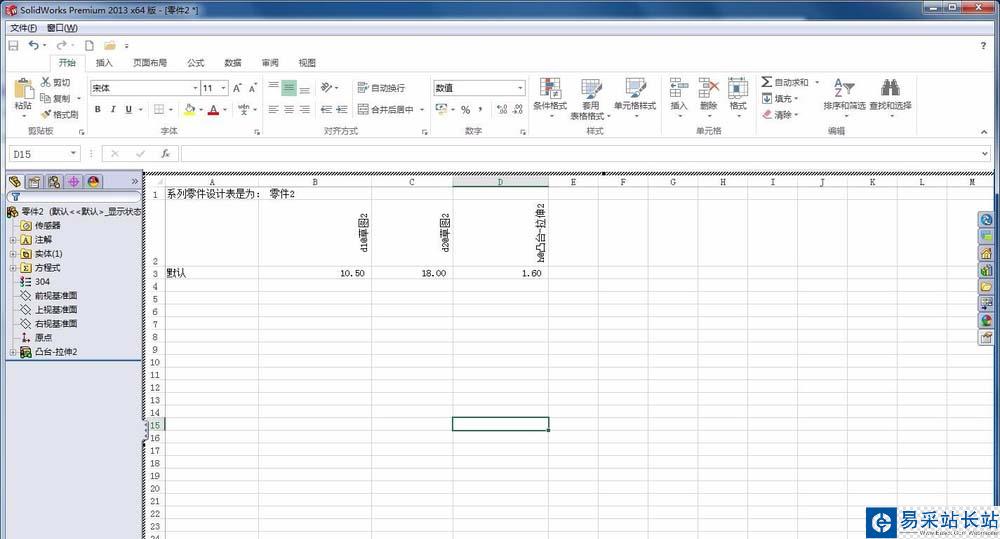

4、設計表加載出來后將尺寸的數值區域格式改成數值格式。調整表格的列寬讓數值顯示出來。

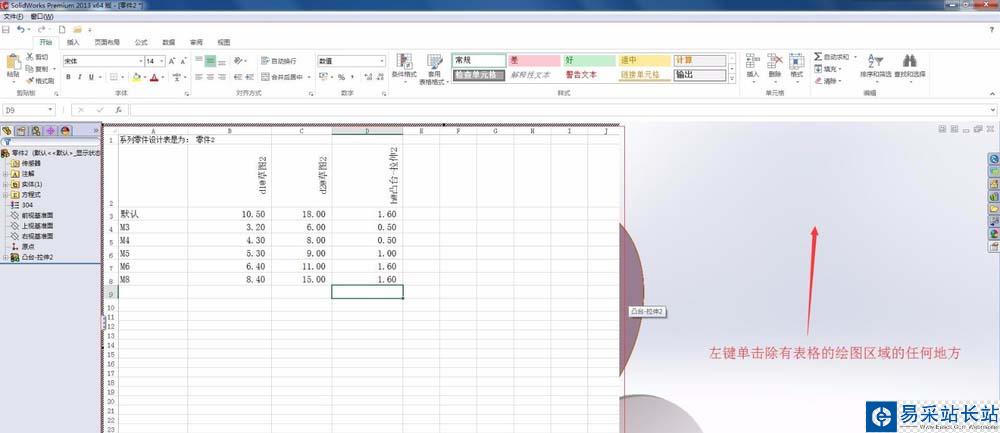

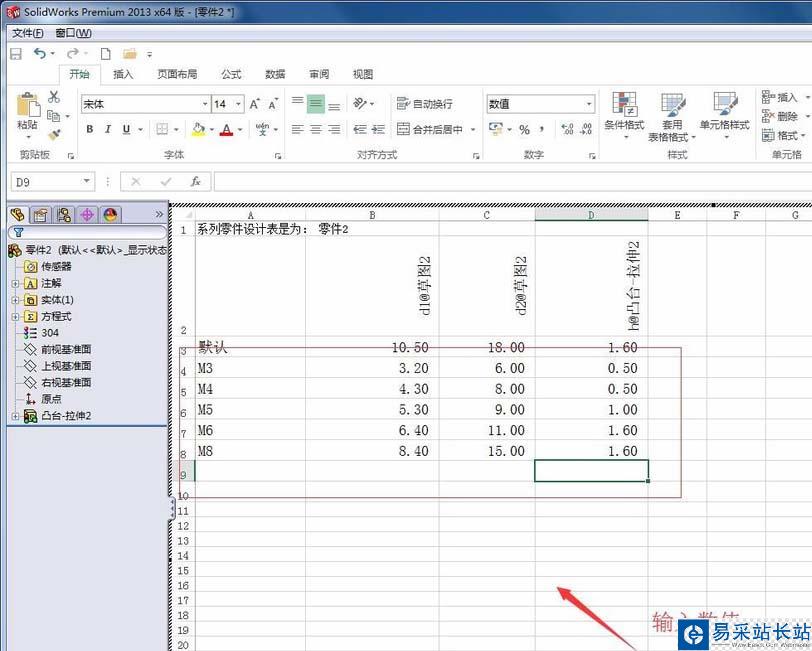

5、然后將GB/T848中的各種規格的小墊圈尺寸值輸入表格中，如下圖示（在這里輸入只有一部分規格）

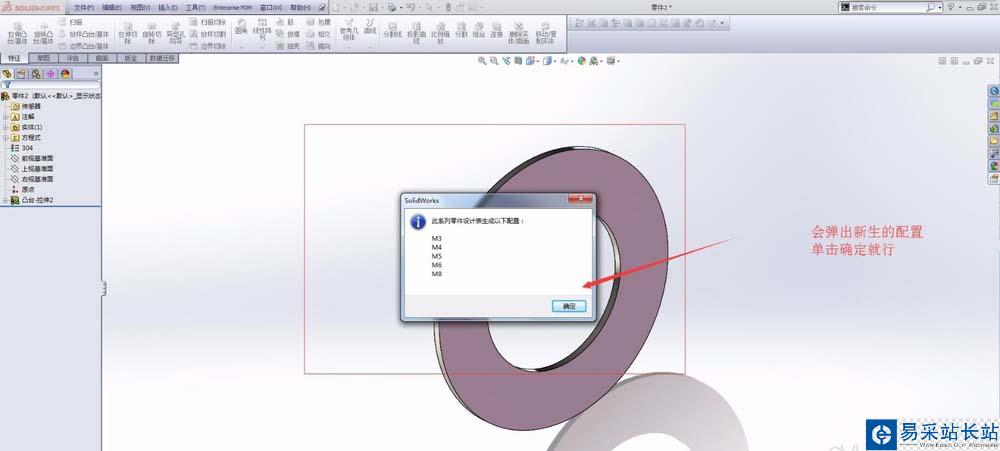

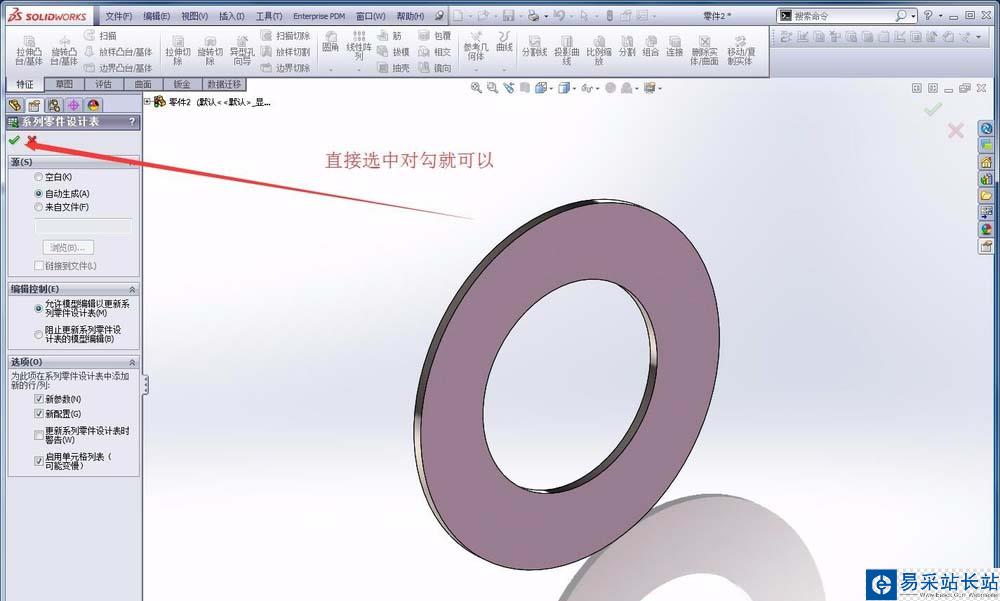

6、當數值輸完后，單擊空白區域，就會生成新生的配置，確定即可

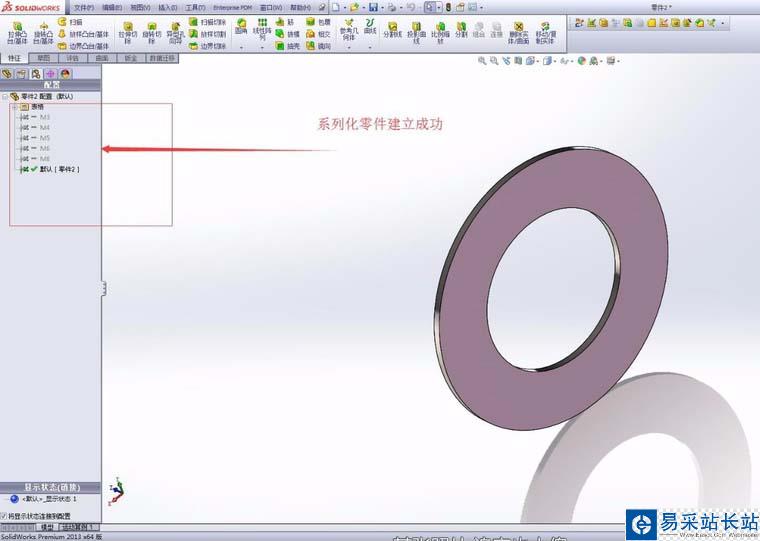

7、成功，系列化零件創建成功

以上就是SolidWorks建立系列化零件的方法，很簡單，以后創建零件就更方便了。
