SolidWorks如何整體縮放零件？

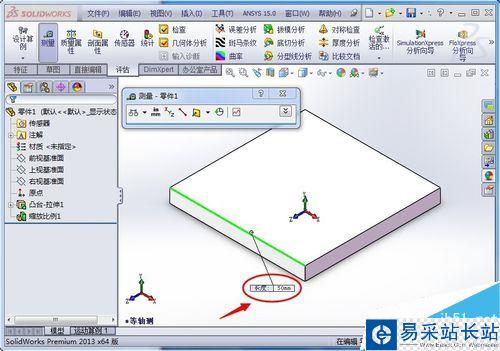

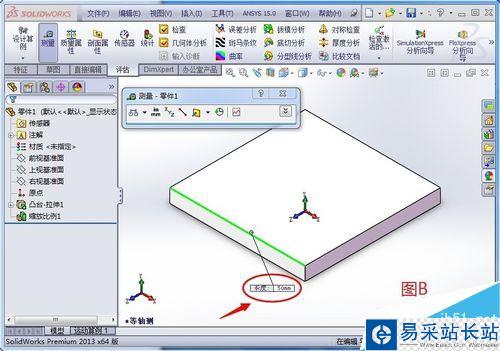

SolidWorks支持對零件進行整體縮放。（如下圖A所示）零件被測邊長為100，將其整體縮小一倍后，所對應的被測邊變為50（如下圖B所示），下面簡要介紹一下實現零件整體縮放的操作方法。

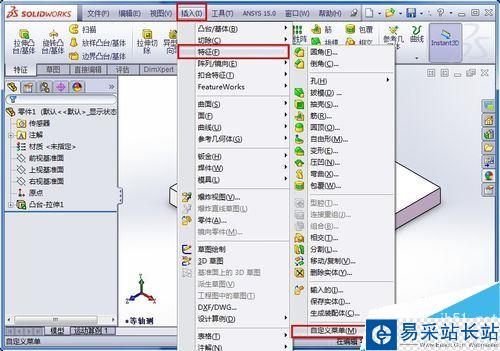

依次點擊“插入”、“特征”、“自定義菜單”。

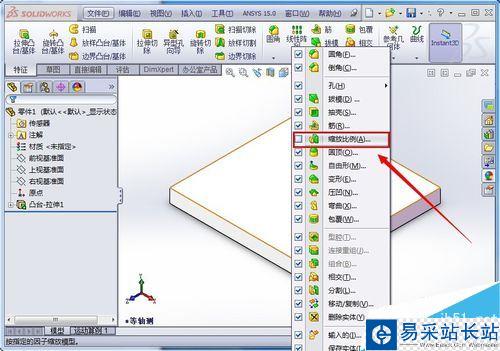

在彈出的對話框中鼠標單擊“縮放比例”項左邊的勾選框，激活“縮放比例”功能。

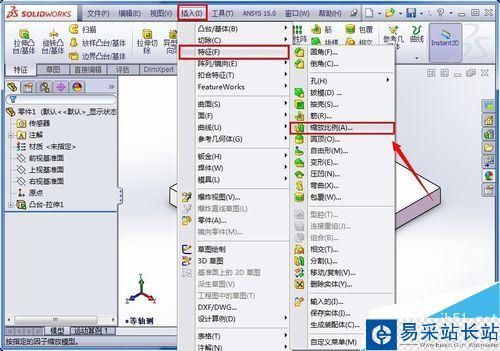

依次點擊“插入”、“特征”、“縮放比例”。

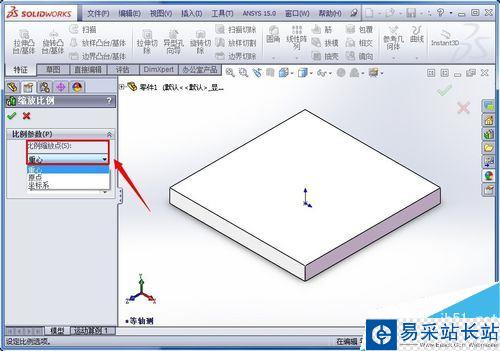

設置比例縮放點，可以采用的比例縮放點有重心、原點和坐標系。

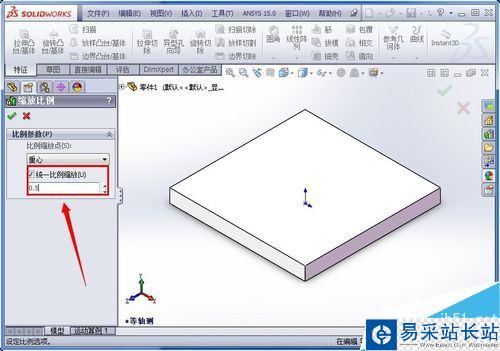

鼠標單擊“統一縮放比例”項左邊的勾選框，輸入比例因子后點擊“確定“，則零件就被整體縮放了。

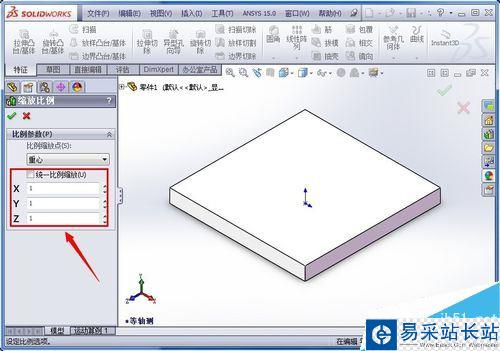

除了進行統一縮放，還可參照三個坐標軸分別設置縮放比例因子（取消勾選“統一縮放比例”項左邊的勾選框即可）。
