在日常建模中，空間曲面及曲線建模通常是工作中的難點。本文將以鼠標的側邊腰線為例，為大家介紹一種常用的空間曲線作圖方法。

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)軟件大小：12.2GB更新時間：2017-05-02

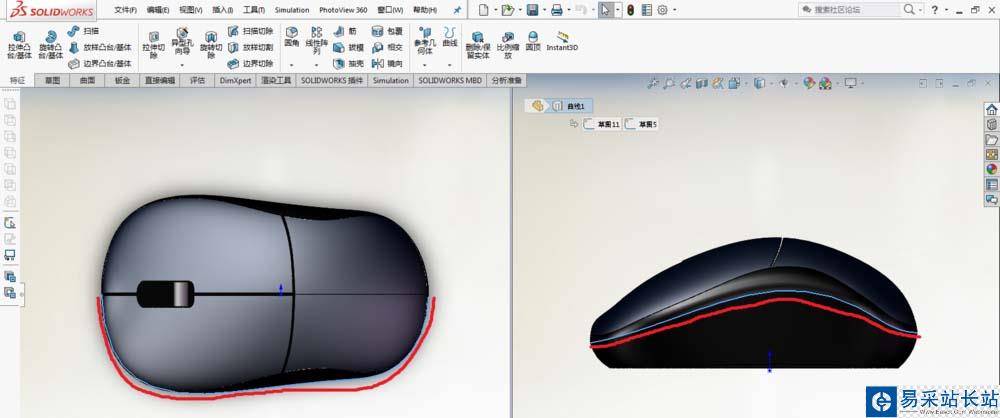

1、如下圖可知，將這條腰線分別投影到兩個正交平面可以得到兩條不同的曲線。那么，我們逆向考慮，Solidworks中是否能夠利用編輯兩條正交曲線來得到我們所需的空間曲線呢？本文講的“投影曲線”就能實現這個功能：

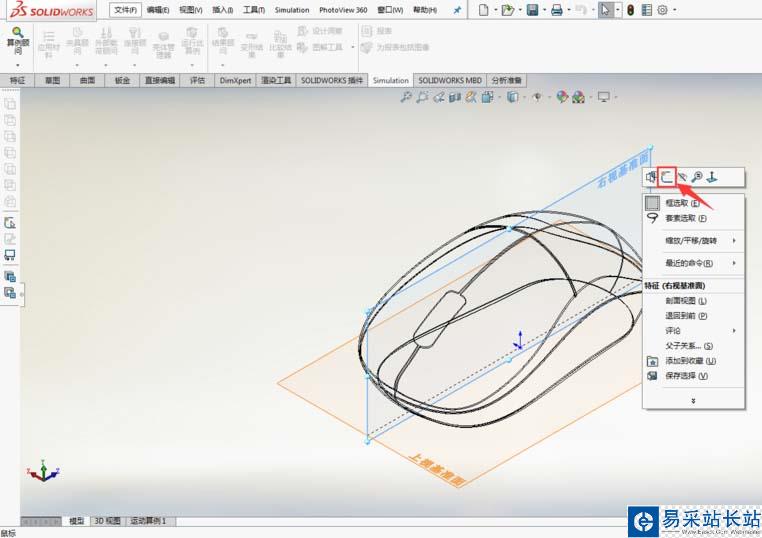

2、如下圖，我們首先選擇“右視基準面”，點擊紅框標記命令“草圖繪制”；

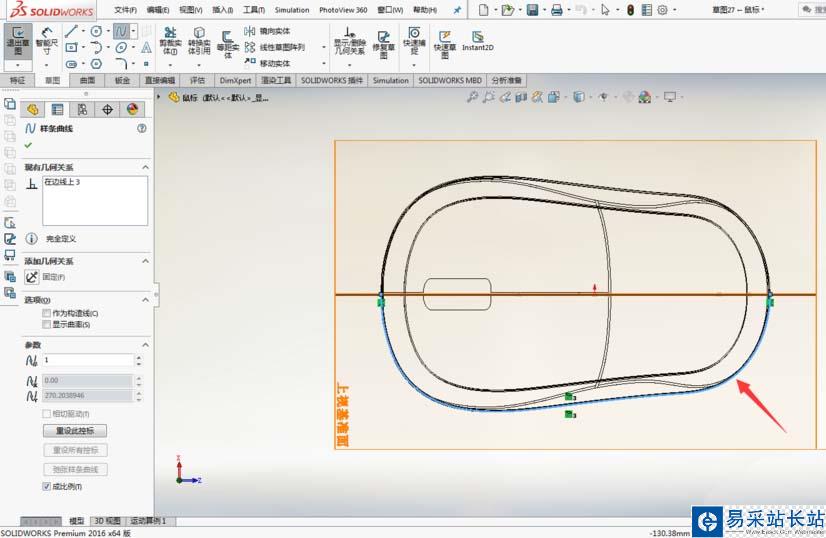

3、正視于草圖平面開始做圖（若草圖沒有正視，可按下快捷鍵”Ctrl+8“），選擇該曲線的起點與終點，用”樣條曲線“命令繪制曲線（此處有特殊要求的可編輯曲線參數來滿足要求）；

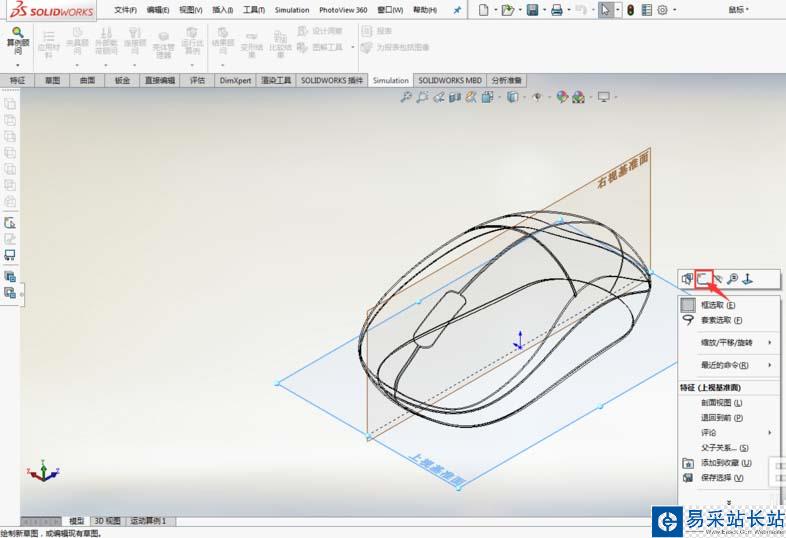

4、同理，繪制另一平面上曲線，選擇“上基準面”；

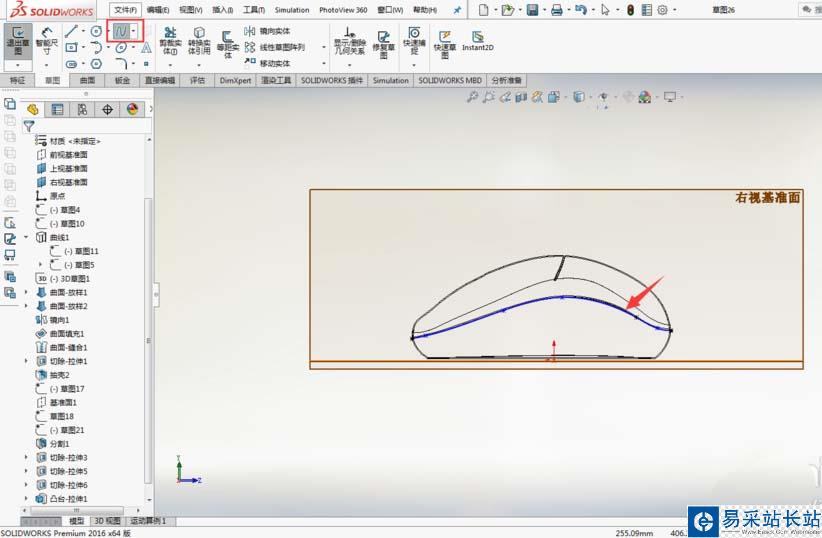

5、繪制曲線；

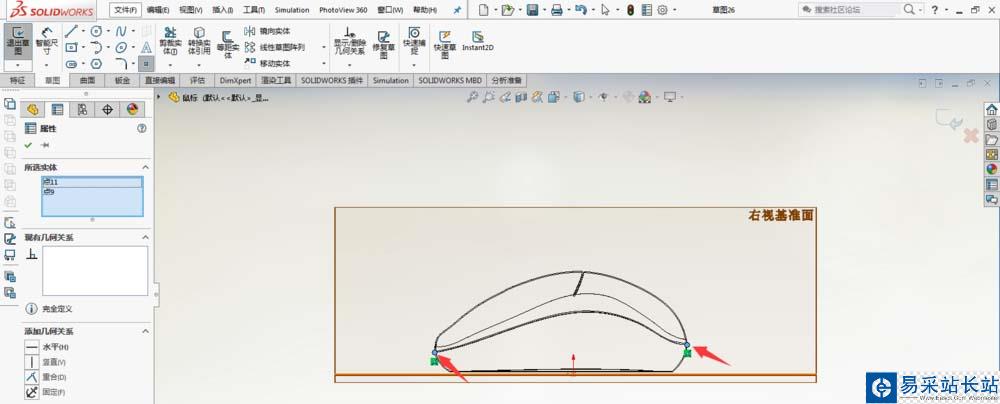

6、點擊“退出草圖”，可以看到在“右視基準面”和“上視基準面”上已有之前繪制的兩段曲線；

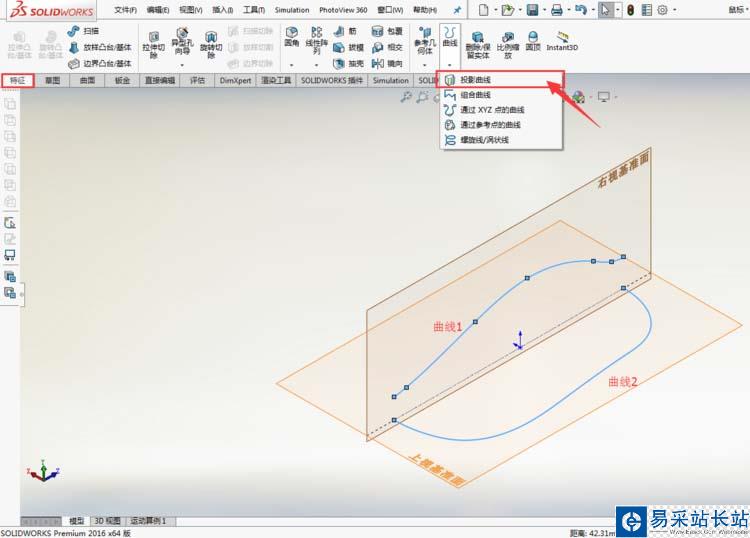

7、選中”曲線1“、”曲線2“，點擊”曲線“——”投影曲線“命令；

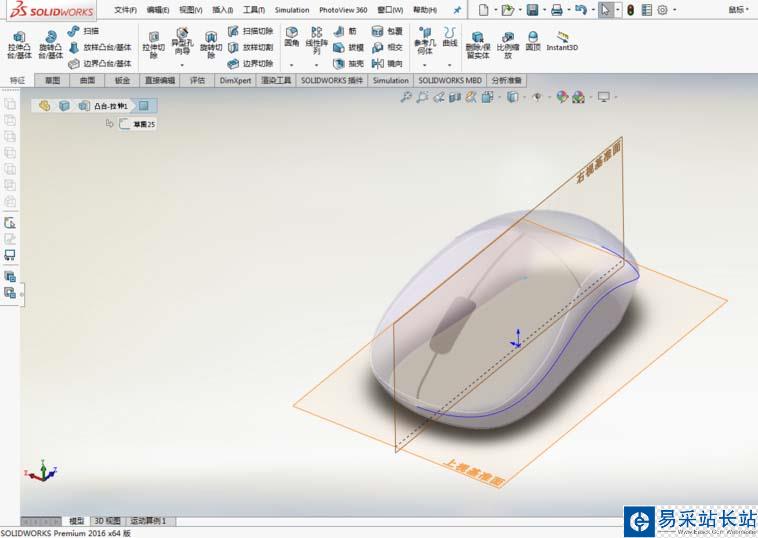

8、即可得到該空間曲線，點擊”確定“或對勾”✔“，操作完成。
