solidworks在裝配體中約束零件在一定范圍內運動。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、首先作一根圓棒和一個槽口，當然這根圓棒和槽口不是隨便做的，圓棒上還要以上表面為圓心做出一個輔助點，槽口上要做出以槽一半的輔助現在，具體見圖。此處槽口的總長為80mm.

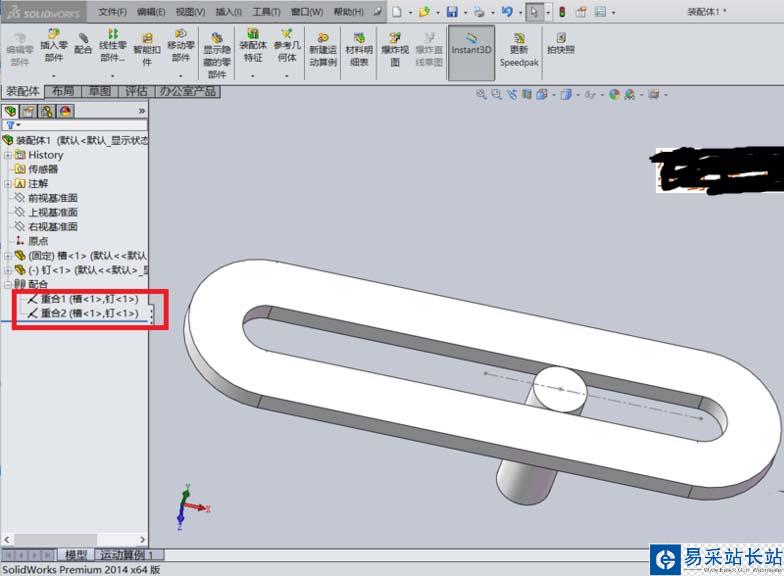

2、經過兩次重合配合，使圓棒只能延槽口運動，當然此時還沒有限制圓棒的運動范圍。

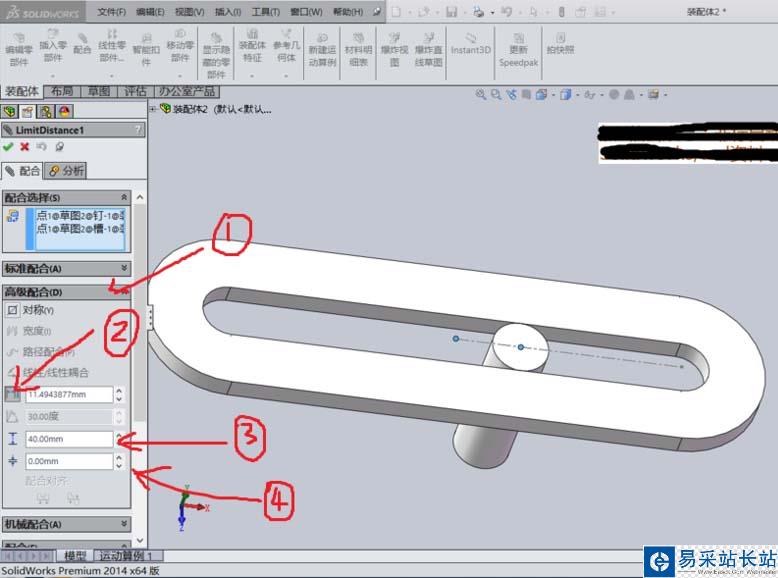

3、此時點擊配合，選輔助點和輔助線的端點，點①處高級配合，點②處，設置③參數最大距離，設置④處最小距離，完成配合。

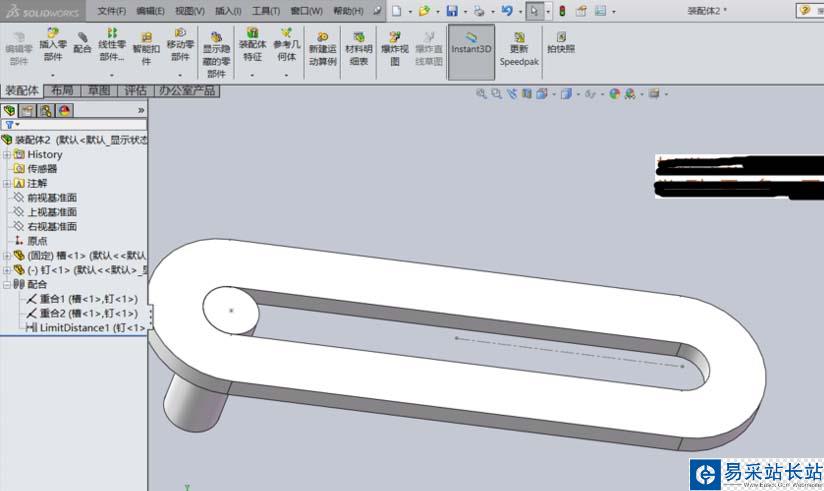

4、圓棒即被限制在一定范圍內運動了。
