SolidWorks是一款很實用的三維繪圖軟件，在工程制圖中有很重要的地位。很多同學在使用SolidWorks繪制油缸時，不知道怎么設置油缸的行程，今天小編就在這里跟大家分享一下SolidWorks設置油缸行程的方法。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、首先打開安裝好的SolidWorks軟件，本人使用的是SolidWorks2013版本，其他版本也可以實現。

2、將你所繪制的液壓缸零件轉配成液壓缸的大致形狀，保留液壓缸行程的約束設置，我們接下來就說一說怎么設置。

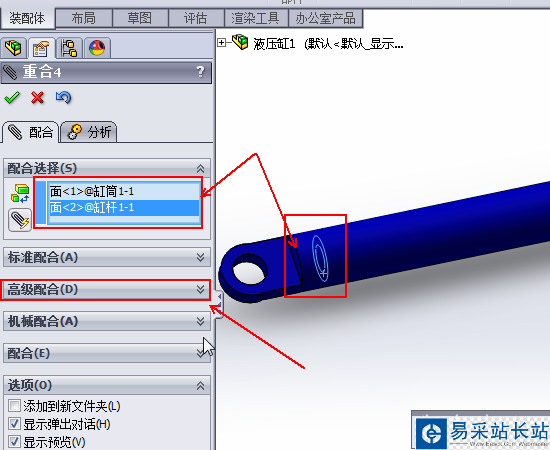

3、選擇液壓缸桿的地面與液壓缸缸筒內徑的地面作為要設置的約束面。

4、在約束選項下面選擇“高級約束”，如下圖所示。

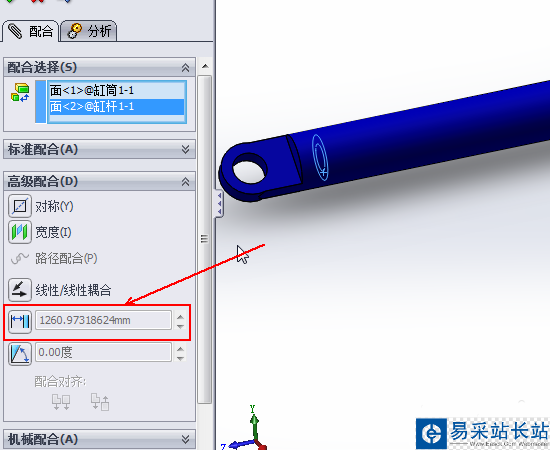

5、選擇高級約束里面的距“距離約束”，距離約束即保證將兩被約束面可以約束到指定的距離，這是一個柔性的約束，即可以設置最大和最下距離。

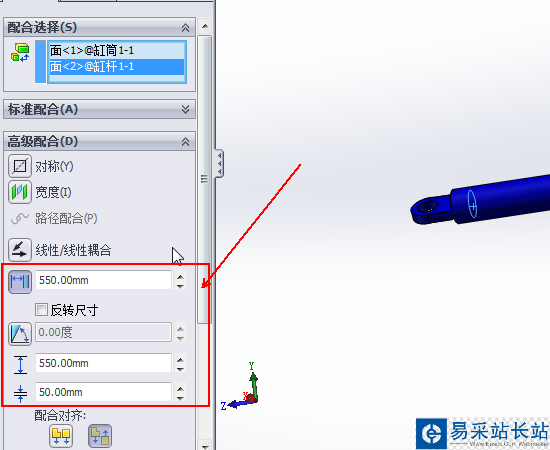

6、設置想要得到的油缸行程。第一個框和第二個框輸入兩個面的最大距離，第三個框輸入兩個面的最小距離，這兩個距離之差就是油缸的行程。

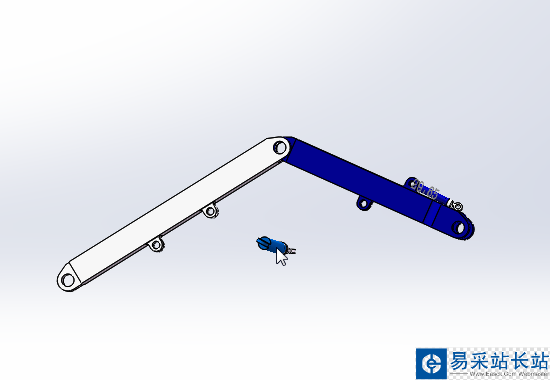

7、設置完成后確定，保存為裝配體。在需要安裝油缸的裝配體中插入油缸的裝配體。

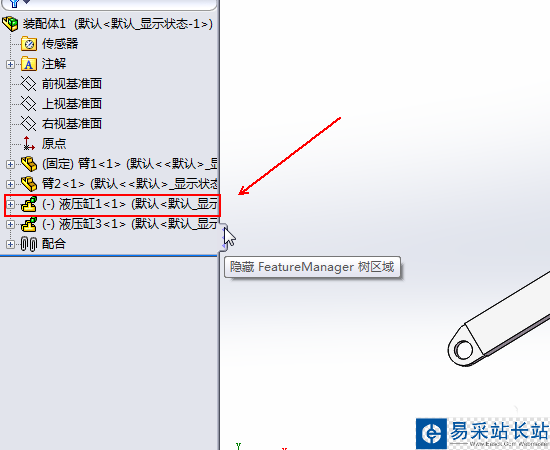

8、單擊左邊的裝配樹中的液壓缸，彈出如下選項框。

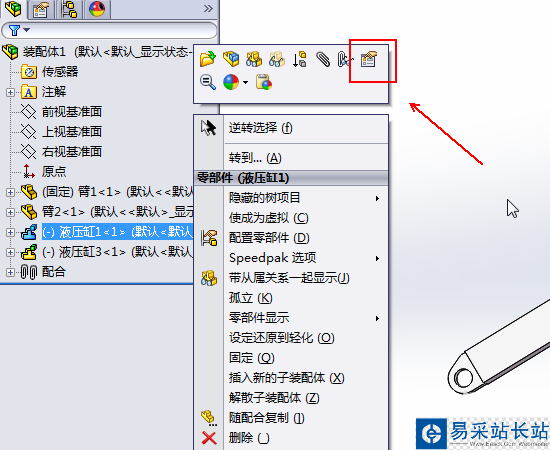

9、接下來是保證油缸在裝配體中可以運作的重要一部。點擊零部件屬性按鈕，彈出對話框。

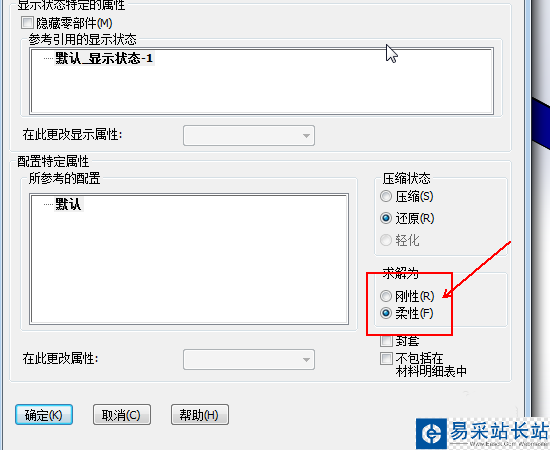

10、將裝配體的屬性由“剛性”改為“柔性”。這樣就設置完畢，液壓缸在裝配體中可以實現推進運動了。
