在SolidWorks中，我們作圖時有時要快速的建立草圖實體幾何關系，下面我們一起來看看如何快速建立草圖實體關系。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

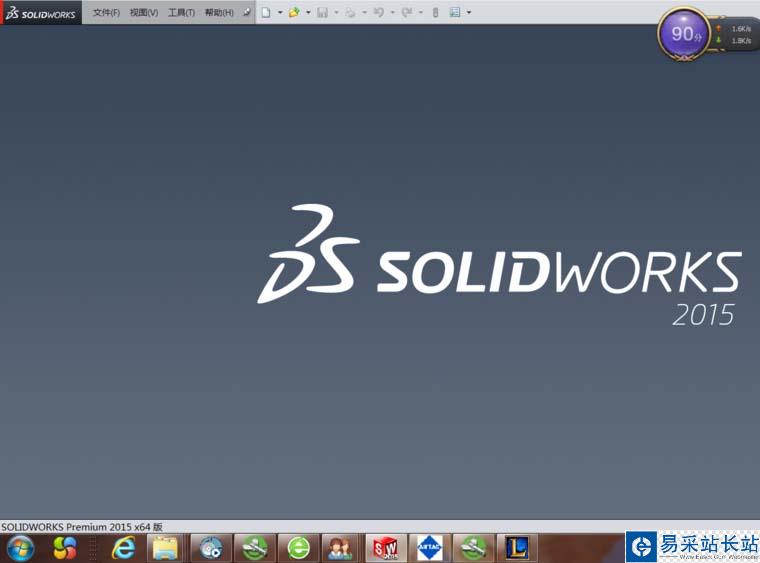

1、打開SolidWorks軟件，如下圖

2、新建一個零件，如下圖

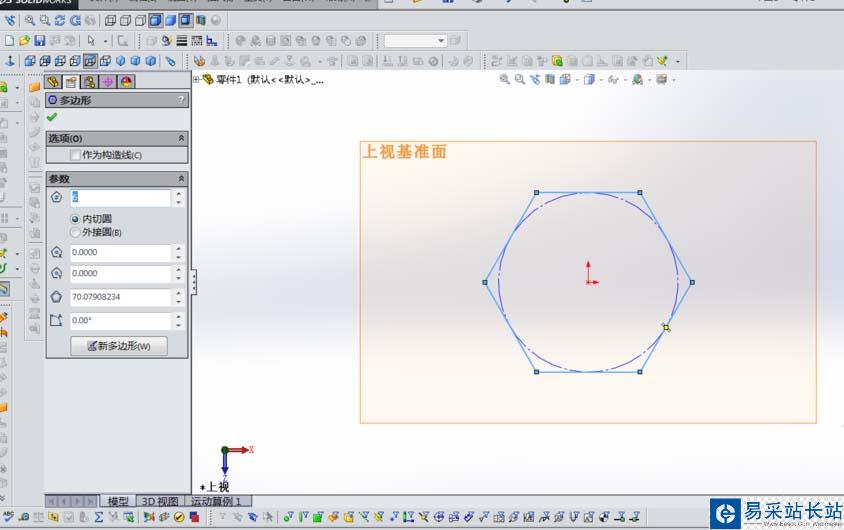

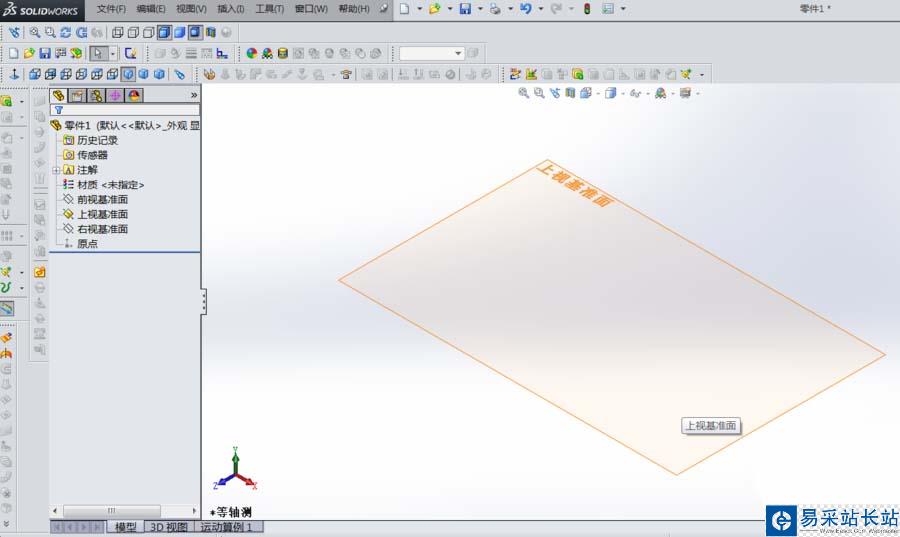

3、選一個基準面，做你需要畫的零件草圖，如下圖

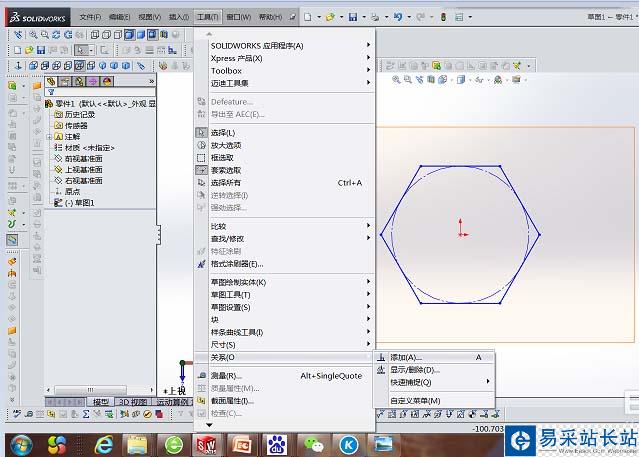

4、點擊菜單欄上“工具”-“關系”-“添加”，即可給草圖添加幾何關系，如下圖

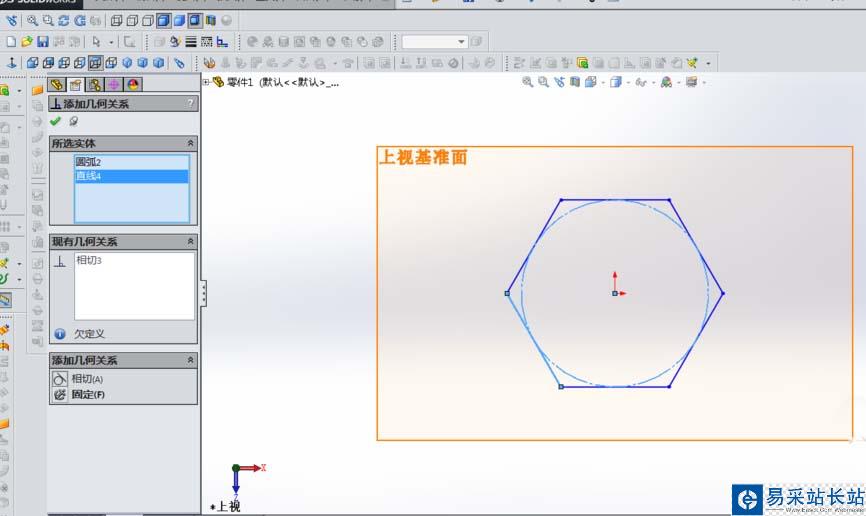

5、在草圖中選中你需要添加關系的線條，再選中需要添加的關系即可，再確定就可以了，如下圖

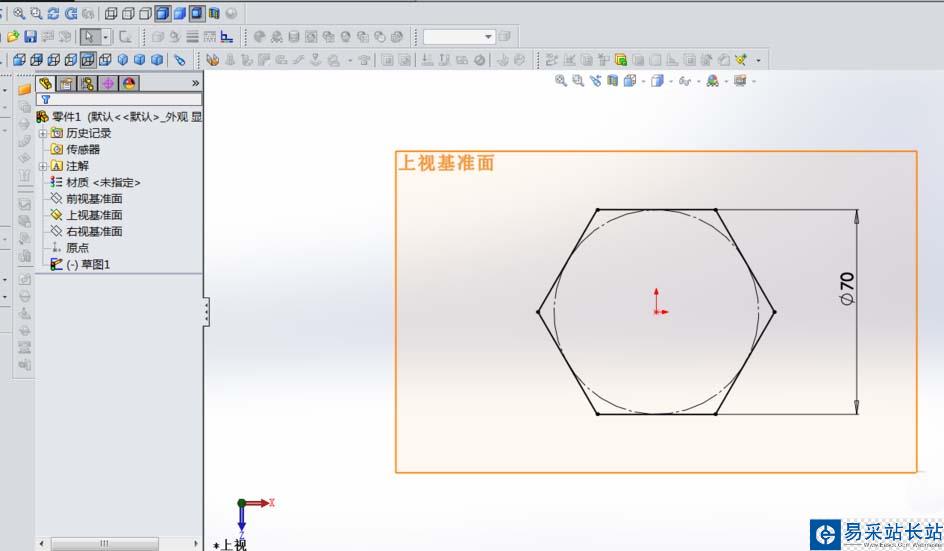

6、標注草圖尺寸，確定具體尺寸后，草圖就完成了

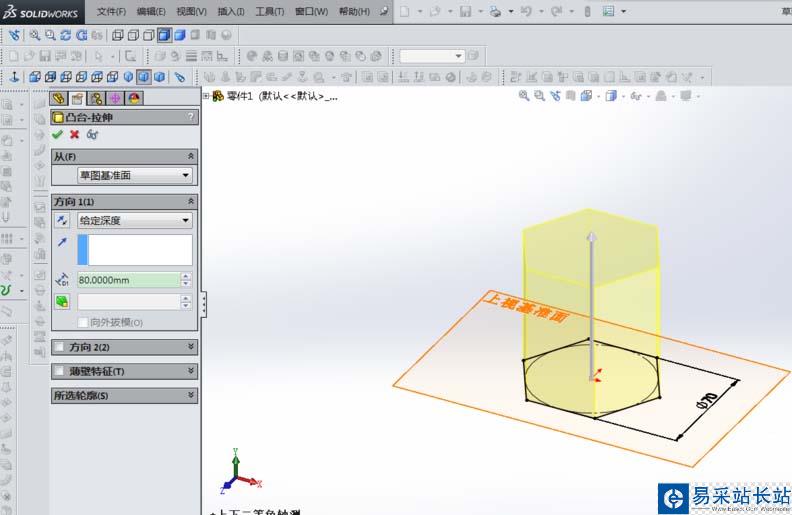

7、草圖完成后拉伸草圖，確定你要拉伸的高度，如下圖

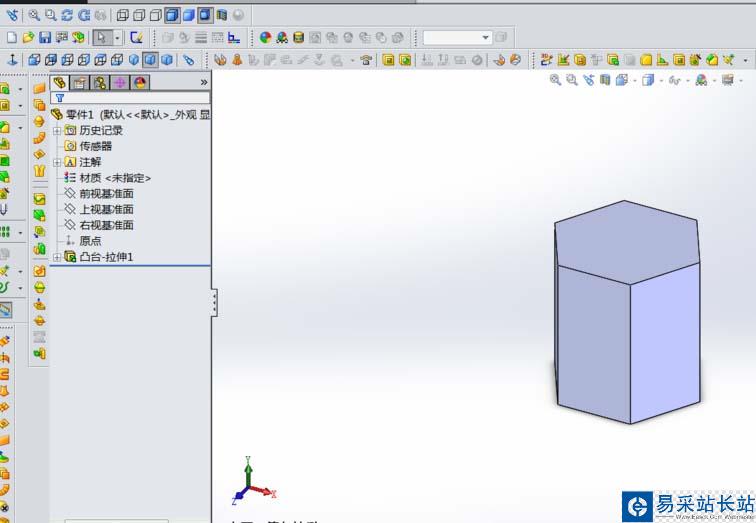

8、草圖拉伸完成，如下
