隨著3D打印時代的到來，簡易物品可以即時打印制作。該經驗詳細介紹使用Solidworks創建奶瓶的三維模型，可以零基礎仿做。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、打開Solidworks，選擇[零件]圖標，新建文件。

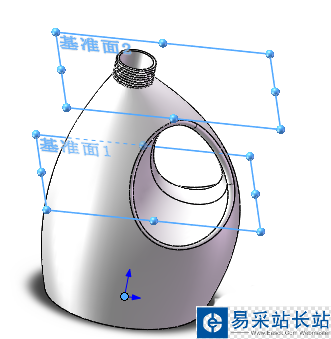

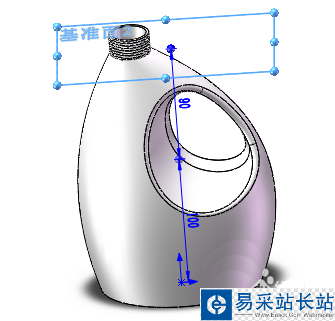

2、插入基準面。單擊[參考幾何體]，選擇展開菜單欄中的[基準面]選項，彈出[基準面]對話框，選取[上視基準面]為第一參考，[偏移距離]設為100mm，單擊[確定]生成[基準面1]；繼續創建基準面，選取[基準面1]為第一參考，[偏移距離]設為90mm，單擊[確定]生成[基準面2]。

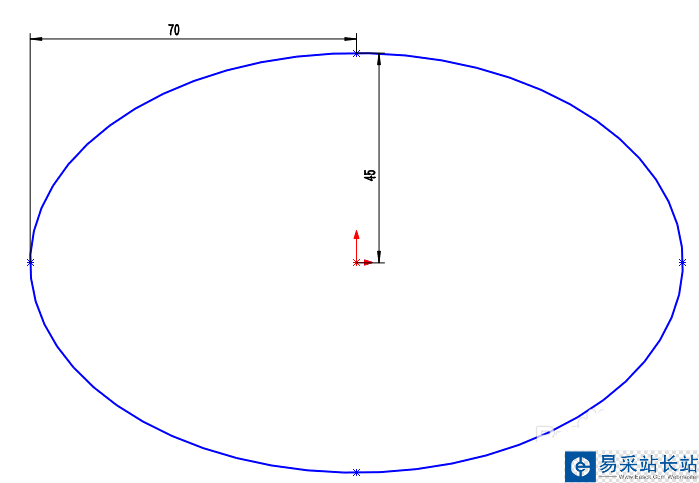

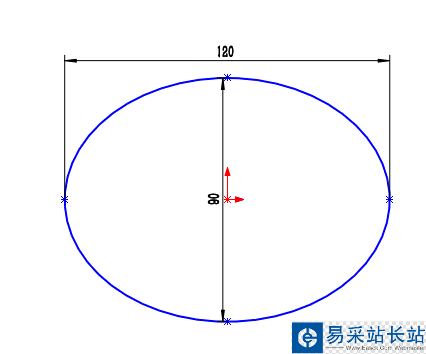

3、繪制草圖。在[上視基準面]上繪制一個橢圓；在[基準面1]上繪制另一個橢圓；在[基準面2]上繪制一個圓。

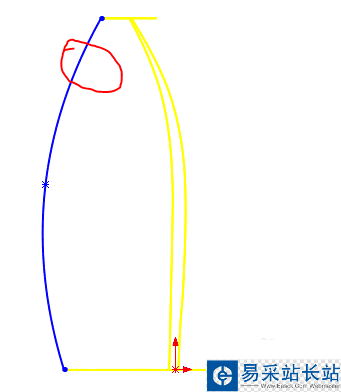

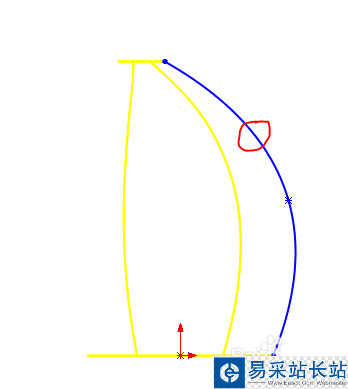

4、繪制左右側放樣引導線。選擇[前視基準面]新建草圖，用[樣條曲線]命令，繪制左側放樣引導線1，完成后退出草圖；重復上述操作，繪制右側放樣引導線2。

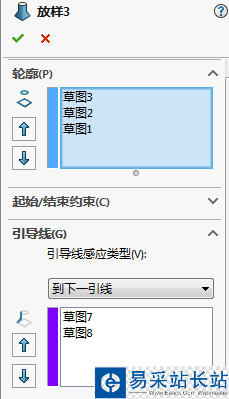

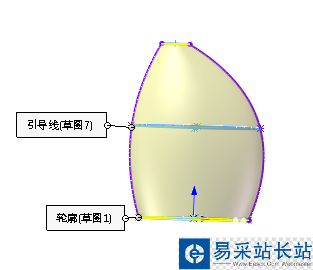

5、放樣處理。單擊[特征]面板上的[放樣/凸臺基體]，輪廓依次選取圓,中間橢圓,底部橢圓,引導線選取步驟4中的兩條引導線，單擊[確定]生成放樣特征。

6、創建基準面。單擊[參考幾何體]，選擇展開菜單欄中的[基準面]選項，彈出[基準面]對話框，選取[前視基準面]為第一參考，[偏移距離]設為25mm，單擊[確定]生成[基準面3]；重復操作，繼續創建[基準面4]。

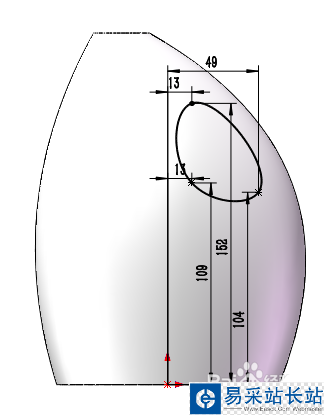

7、繪制草圖。在[前視基準面]上繪制含3個控制點的閉合樣條曲線，尺寸如下所示。
