SolidWorks畫框架很簡單，先建立空間草繪，定義框架的尺寸，然后添加標準結構件（SolidWorks自帶很多標準件，比如圓管、方管、工字鋼、槽鋼等等）就可以了。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

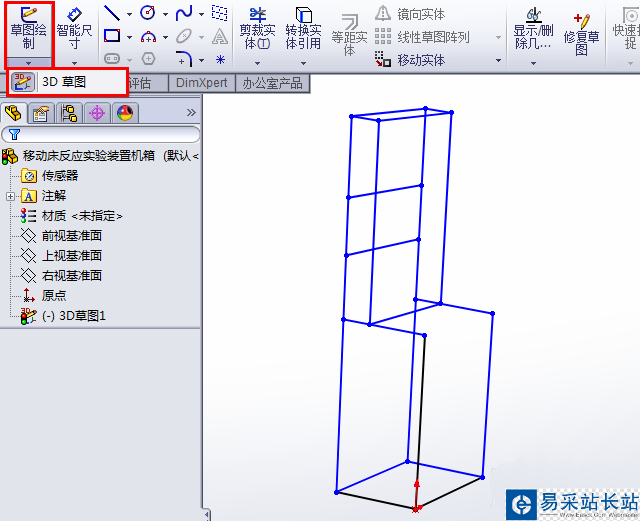

1、新建一個零件，點“草圖”——“草圖繪制”下拉菜單里的“3D草圖”，然后用“直線”等工具畫出框架的草圖，這里注意空間草繪直線是按照XYZ軸方向畫的，如果要改變方向，按Tab鍵就可以切換了。

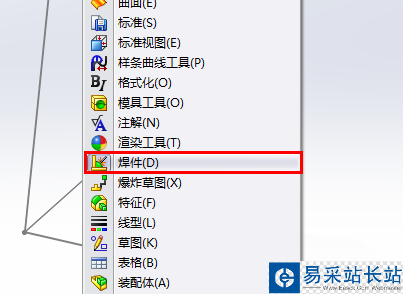

2、在軟件上方工具欄空白處右擊鼠標，在下拉菜單中找到“焊件”，點擊，啟用“焊件”工具條，在其上點擊“結構構件”。

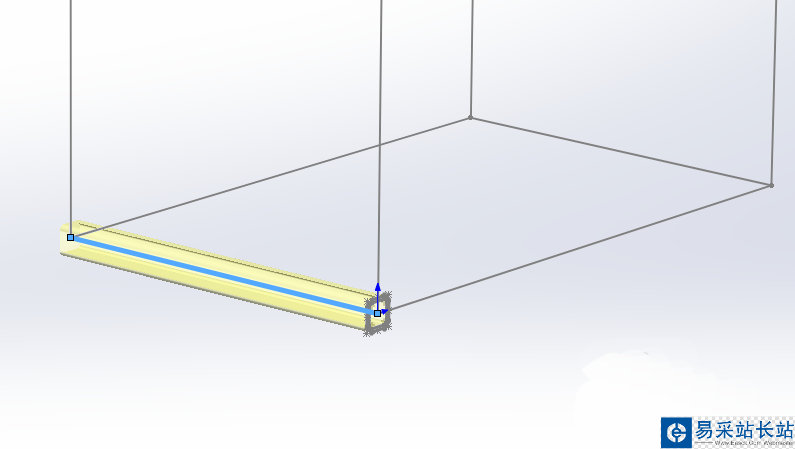

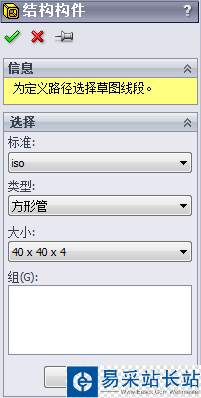

3、選擇你所需要的結構件，然后在3D草圖的線條上點擊，就會自動生成結構件了。這里要注意一下，點線條不是一下全部點完，而是要分組的。比如地面四條一組，其上豎著的四條另一組（點完一組后，點“新組”按鈕就會創建新組了），這樣管與管的連接處才不會出現錯誤，具體操作一試便知，這里文字也講不清楚。

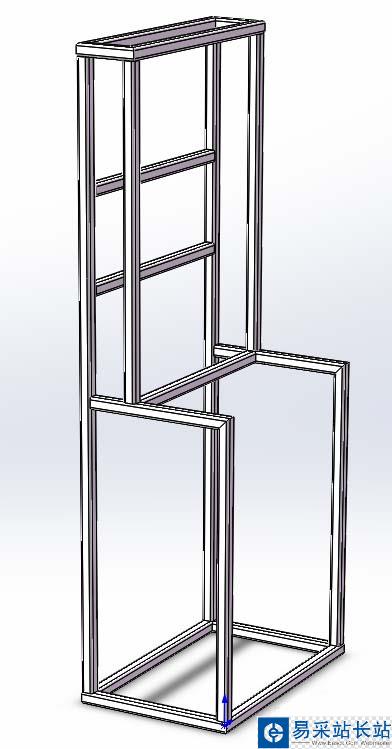

4、所有的結構件都裝好后，確定，就可以得到如圖所示的框架模型了。可以發現結構件是以所畫的3D草圖線條為中心線擺放的，所以如果我們所畫的線條是彎的，結構件也會順著草圖軌跡彎掉。

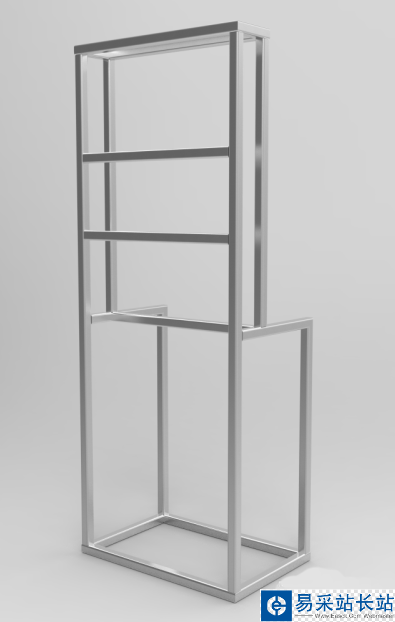

5、效果圖。
