solidworks中繪制零件模型很方便，想要繪制一個螺絲，該怎么繪制呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP4.0 Premium 免費中文特別版(附破解文件) 軟件大小：13.0GB更新時間：2017-08-14

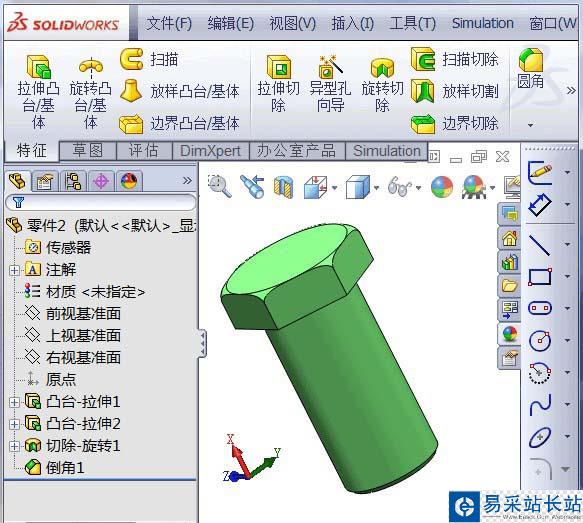

1、首先建好你要畫螺紋的零件（我這里已經建立好了，用一個螺桿作例子說明，如圖所示）

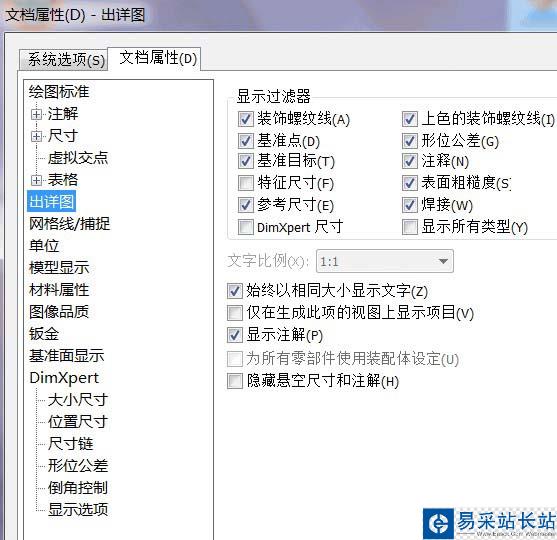

2、solidworks中一般不用拉伸切除的辦法畫螺紋，因為那樣太麻煩。筆者提供一種方法，快速插入螺紋，插入螺紋之前得先把“上色的螺紋裝飾線命令打開”，否則插入了螺紋不會顯示。打開文件菜單“工具”下拉菜單，選擇“選項”，打開“文檔屬性”對話框，如圖所示

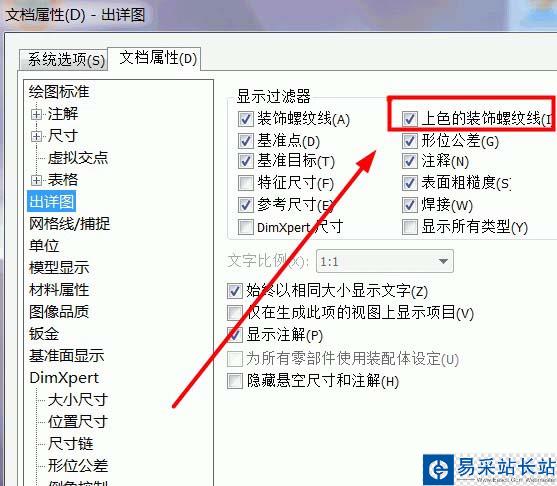

3、勾選“上色的螺紋裝飾線”，如圖所示

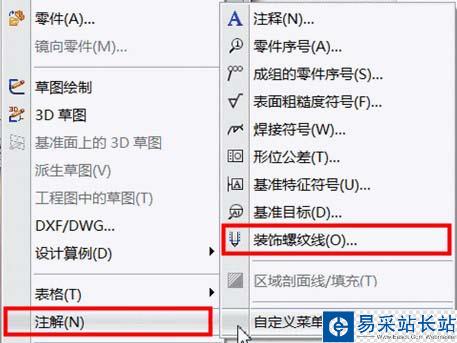

4、確定返回零件模式，在上方文件菜單欄“插入”，“注釋”，“裝飾螺紋線”，如圖所示

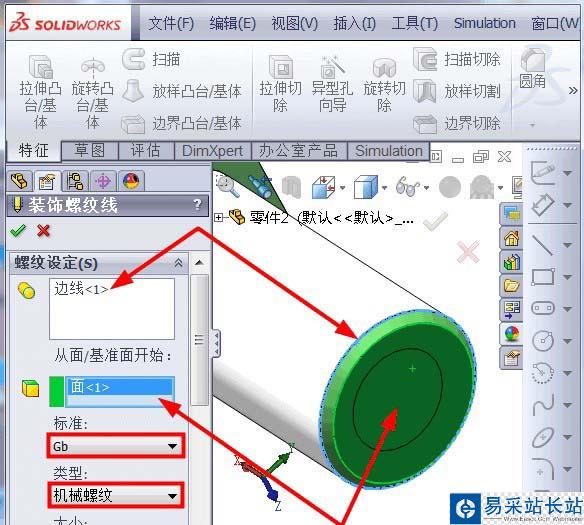

5、打開之后，選擇邊線，基準面，選擇國家標準，選擇螺紋類型，如圖所示

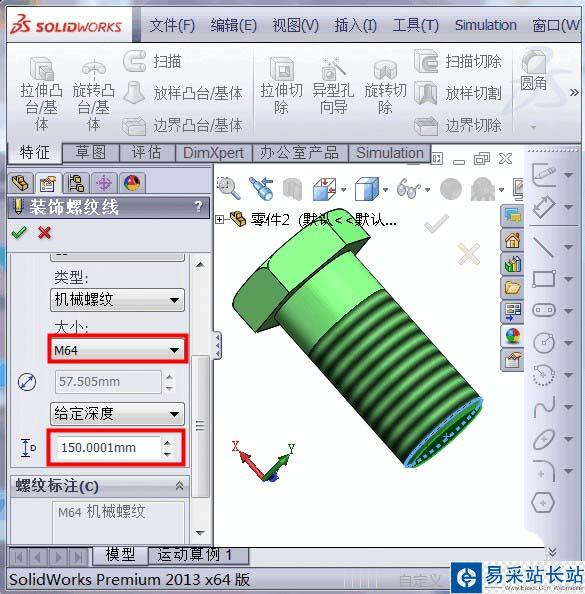

6、再選擇螺紋的大小，我這里以M64的螺紋為例子，輸入螺紋長度為150mm，如圖所示

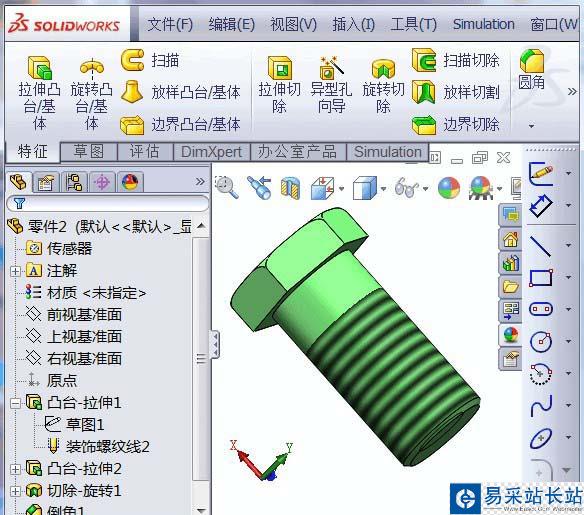

7、確定螺紋就已經畫好了，如圖所示

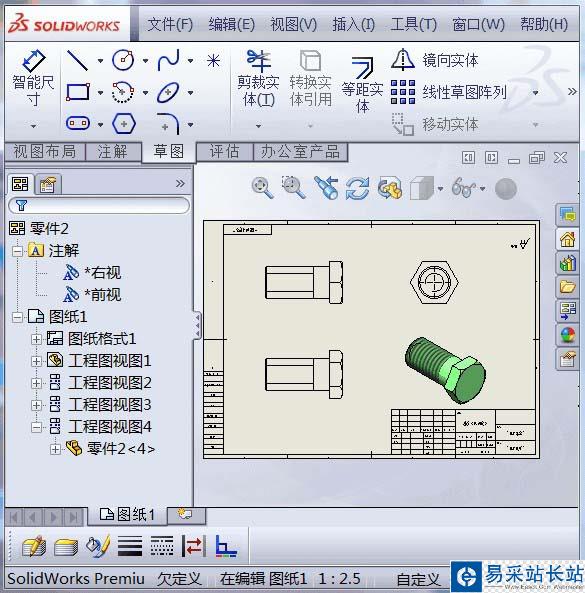

8、將螺紋導入工程圖，螺紋的細實線和粗實線都出現了，螺紋就不用在畫了，直接標注即可，如圖所示

以上就是solidworks繪制螺絲帽的教程，希望大家喜歡，請繼續關注錯新站長站。
