solidworks中怎么創建爆炸視圖？下面我們就舉一個簡單的例子，請看下文詳細介紹。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

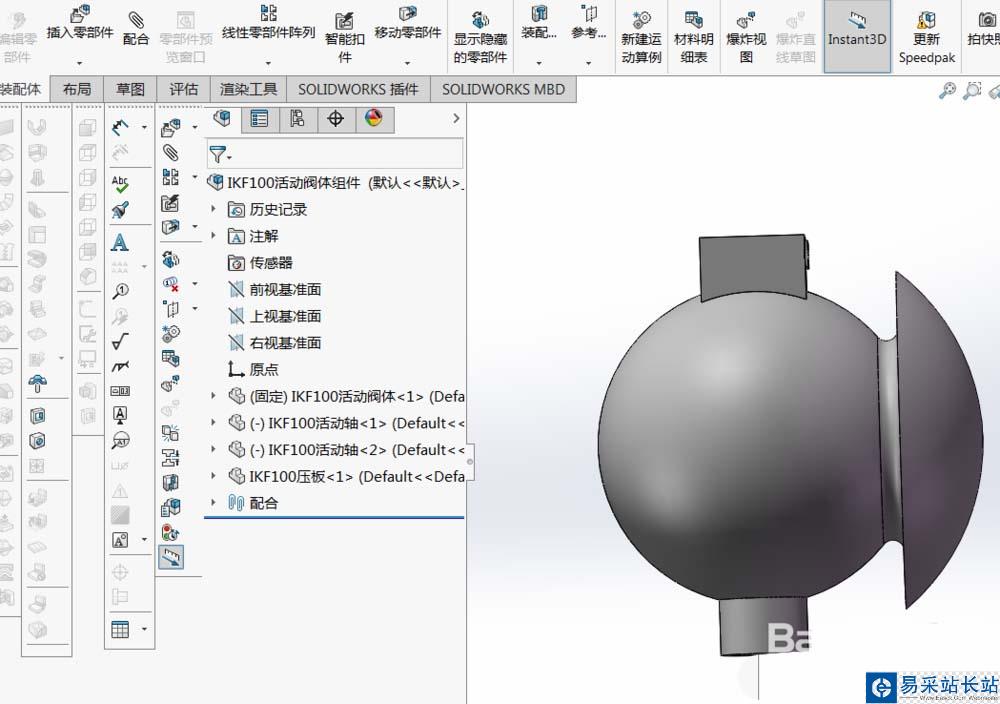

1、打開solidworks并打開一個裝配體，如下圖所示。

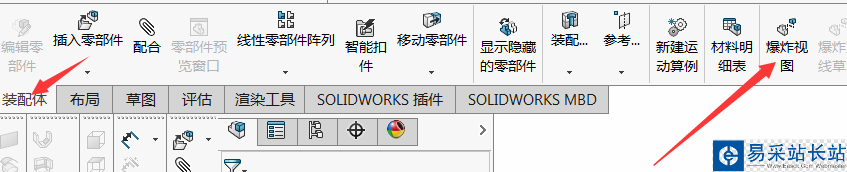

2、切換到裝配體模塊下，然后在上方工具欄處找到“爆炸視圖”命令，

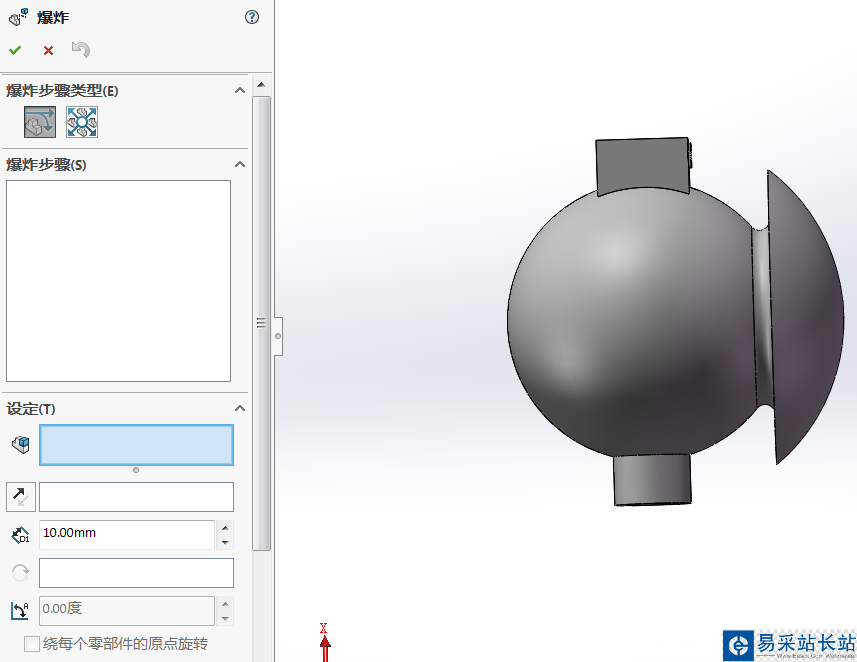

3、單擊“爆炸視圖”命令，然后彈出左側對話框。

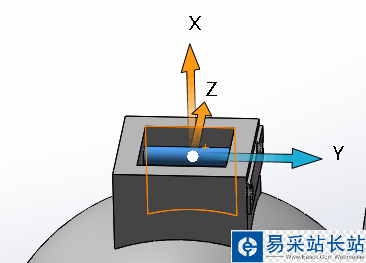

4、如下圖所示，單擊圓柱銷零件，出現坐標系，如果向往Y萬向拖動，那么將鼠標拖動Y軸，松開，等零件變紅以后再拖動零件，可以快速移動。

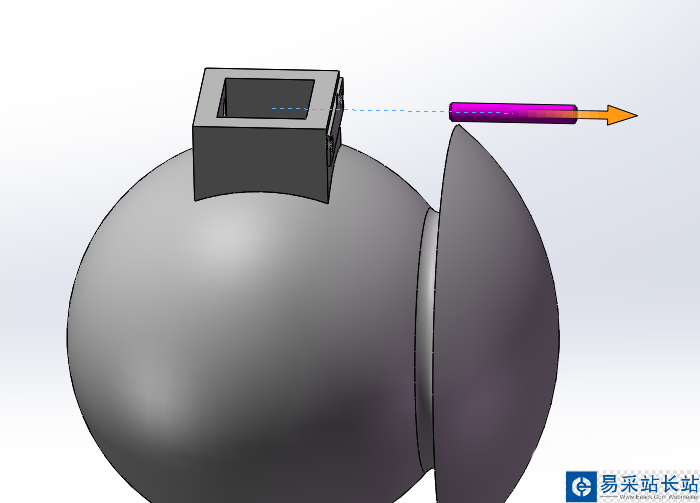

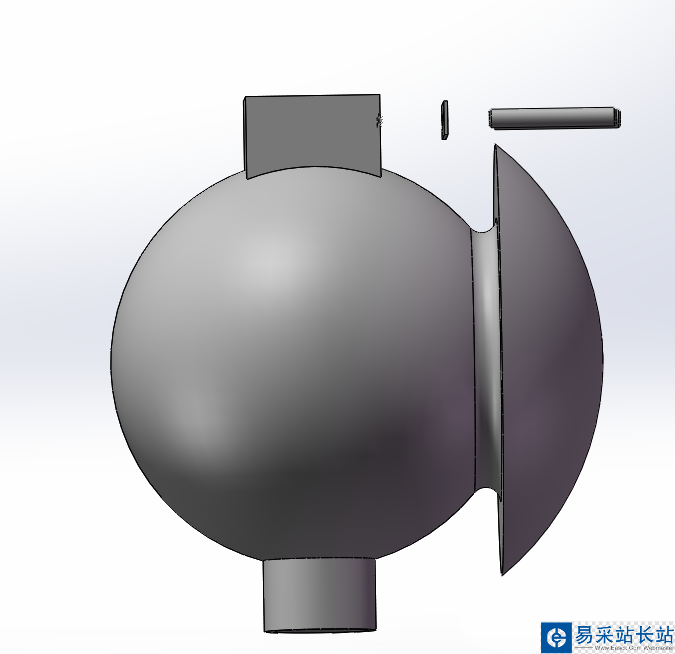

5、如果想往上拖動，那么就點擊零件往哪個方向移動就好了。等所有零件按照裝配順序進行爆炸。最后結果如下。點擊完成

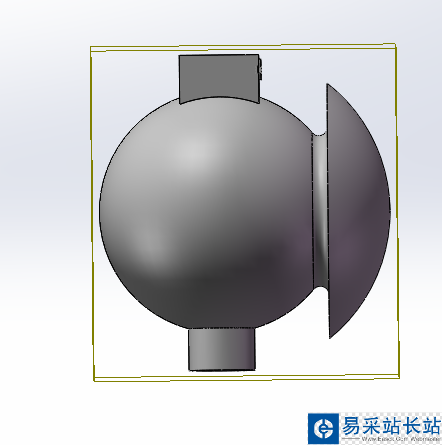

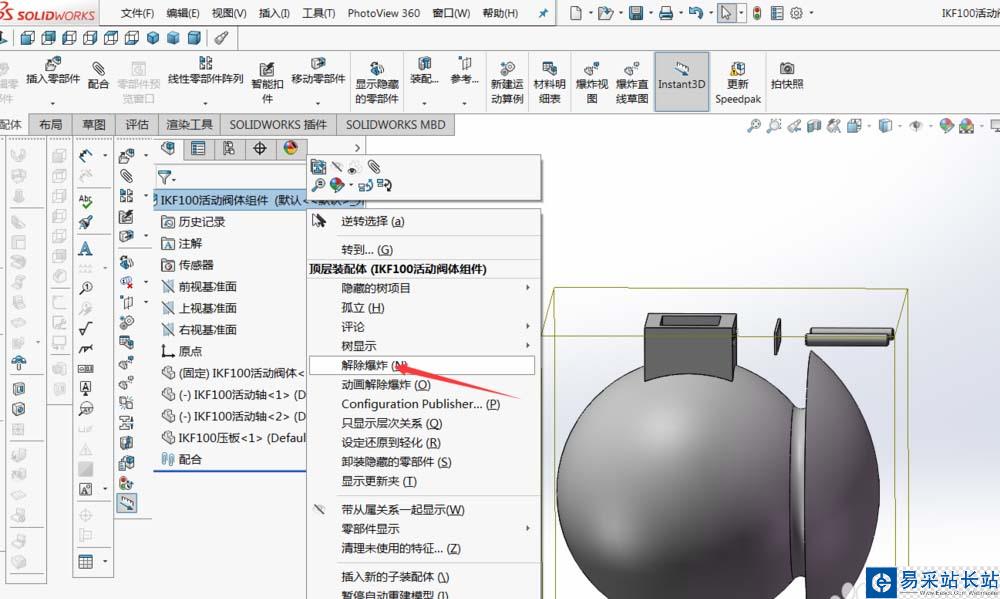

6、如下圖所示，右鍵單擊裝配體名稱，在菜單中單擊“接觸爆炸”，視圖恢復至原狀。

以上就是solidworks關于爆炸視圖的相關知識，希望能幫到大家，請繼續關注錯新站長站。
