solidworks中怎檢查檢查草圖是否封閉?

2024-07-16 17:13:14
字體:
來源:轉載
供稿:網友

在使用solidworks及其它三維軟件,經常碰到草圖不完全封閉無法生成實體,卻又找不出問題,solidworks中有一個檢查草圖合法性的功能,很多人沒有用過,這里分享給大家。

軟件名稱:SolidWorks 2010 SP2.1 中文破解免費版軟件大小:4.64GB更新時間:2013-07-29

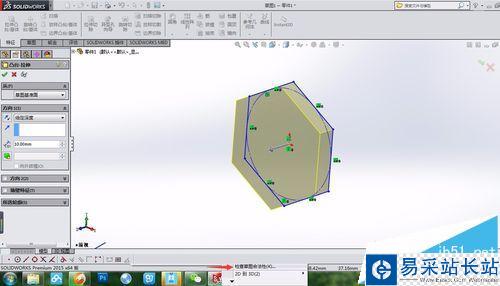

1、首先用solidworks軟件繪制一個草圖。我這里以一個多邊形為例。

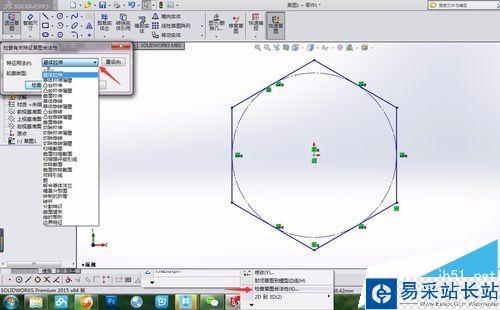

2、在菜單欄選擇工具/草圖工具/檢查草圖合法性。

3、隨意選擇一個基體拉伸命令

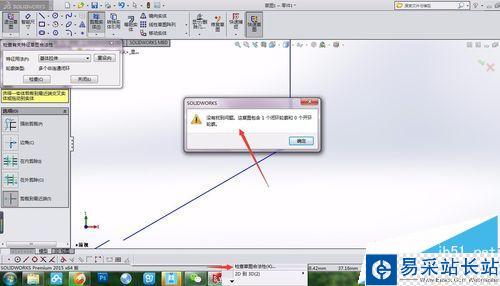

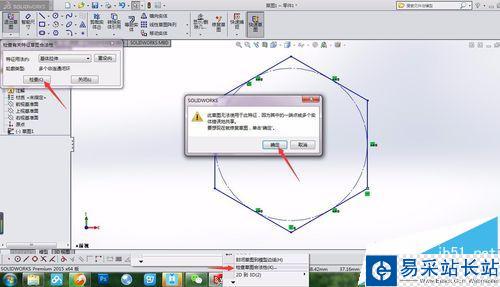

4、檢查結果如圖,有一個端點錯誤,點擊確定。

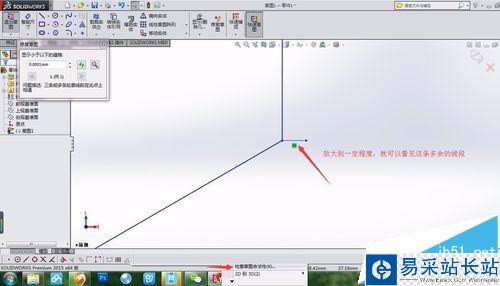

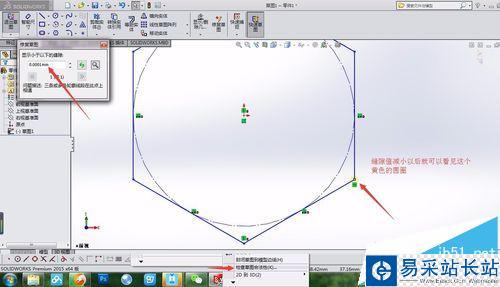

5、點擊放大鏡會提示錯誤點,但可能不明顯,可以調小縫隙,如圖

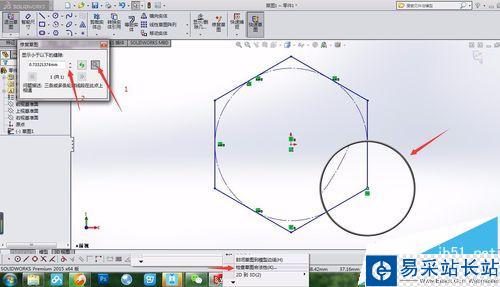

6、放大到一定程度,就可以看見這條多余的線

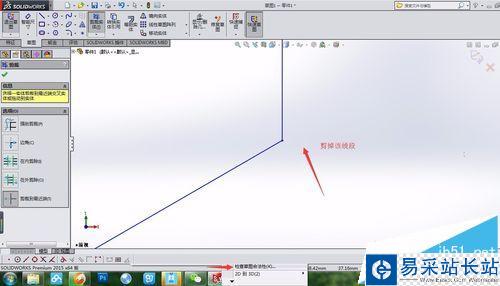

7、剪掉這條線,再次檢查,沒有問題,可以進行拉伸。

注意事項:軟件操作需要耐心,一些小的錯誤很難覺察,更需要我們熟悉軟件的各項功能。
