solidworks實體轉換鈑金及轉折命令該怎么用?

2024-07-16 17:13:07
字體:
來源:轉載
供稿:網友

很多人覺得實體的創建要比曲面及鈑金簡單,所以這里介紹一下在solidworks中由實體轉換為鈑金的一些方法。

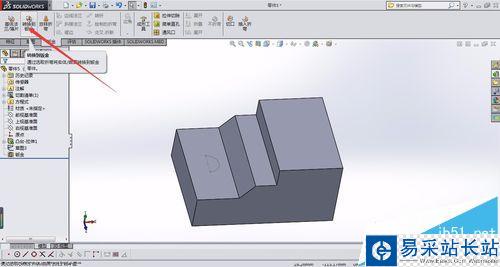

1、這里隨意畫一個臺階實體,并創建一個切口草圖,完成以后使用轉換鈑金命令。

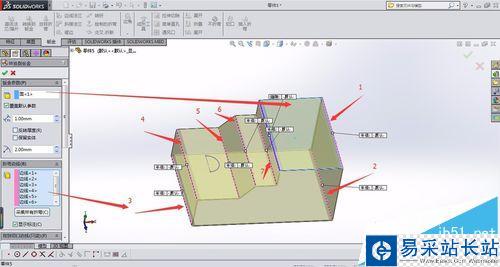

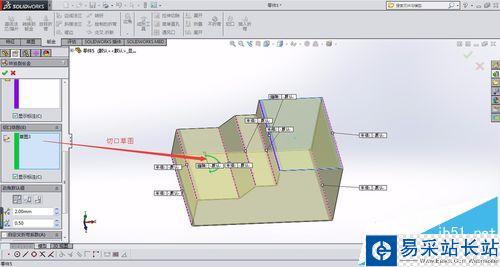

2、按步驟選擇固定面及折彎連線,同時再做一個切口

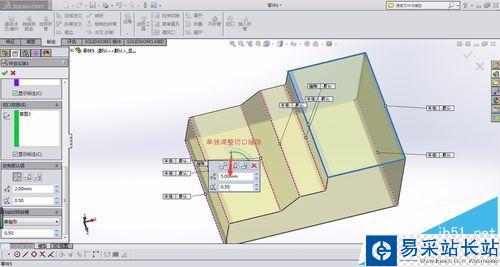

3、切口的寬度可以按單個縫隙調整,如圖所示

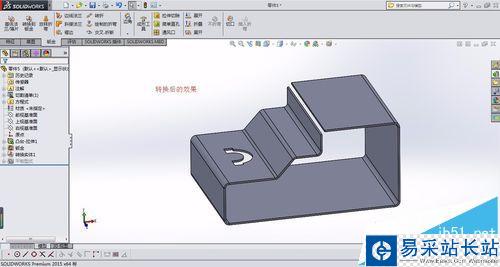

4、轉換完成以后效果如圖,注意開口位置不能選為折彎連線

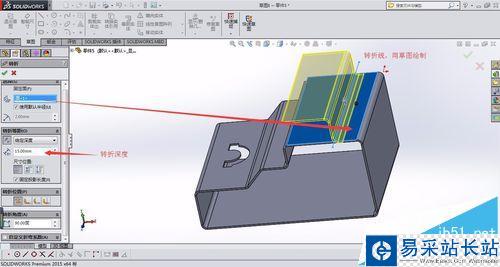

5、順帶講一下鈑金的轉折命令,在需要轉折的板面位置做一條草圖直線,按圖所示選擇轉折深度

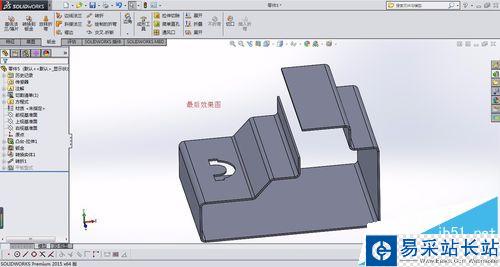

6、完成鈑金轉折后效果如圖。

注意事項:切口草圖不可以封閉,選擇連線第一條必須為固定面的一條連線。
