ansys有限元怎么導入solidworks繪制好的模型?

2024-07-16 16:58:24
字體:
來源:轉載
供稿:網友

經驗為大家分享一篇ansys有限元怎么將solidworks繪制的導入進去的教程



軟件名稱:
Ansys14.0破解版(高級有限元仿真) 32位(附安裝教程)
軟件大?。?/dt>
6.2GB
更新時間:
2016-01-13





軟件名稱:
SolidWorks 2012 SP5 中文 32/64位打包
軟件大小:
11GB
更新時間:
2013-09-30



1、首先,雙擊或者右鍵打開我們的solidworks軟件,這里以2015版本為例,其他版本的solidworks都可以使用該教程。新建一個零件,點擊確定。

ansys,solidworks

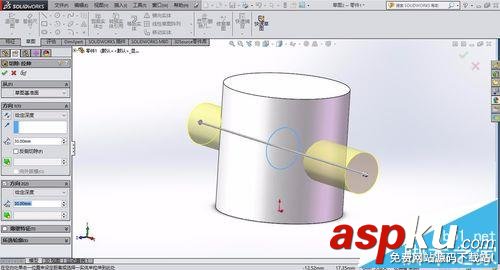

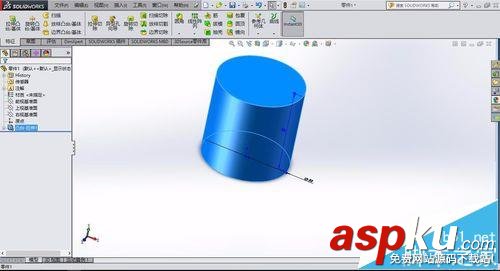

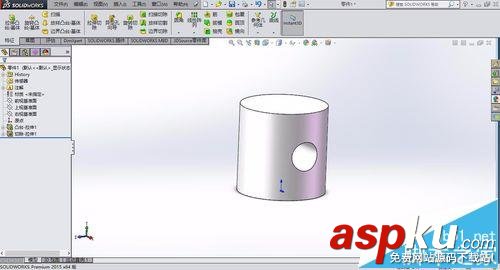

2、我們先繪制一個模型,點擊拉伸凸臺,繪制草圖,繪制直徑為30的圓,拉伸深度為30;接著點擊拉伸切除,繪制直徑為10的圓,使用方向2并且為完全貫穿。完成零件的繪制。

ansys,solidworks

ansys,solidworks

ansys,solidworks

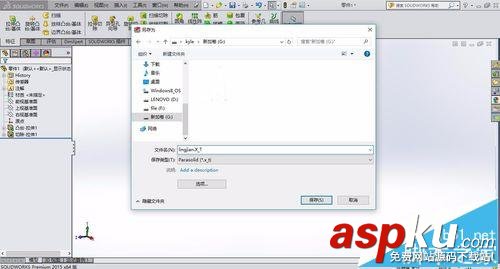

3、完成零件的繪制后,我們將保存問哦parasolid文件,后綴名為x.t文件,由于ansys軟件是不支持中文的,所以我們也要把文件的中文名改為英文名,點擊確定完成保存。

ansys,solidworks

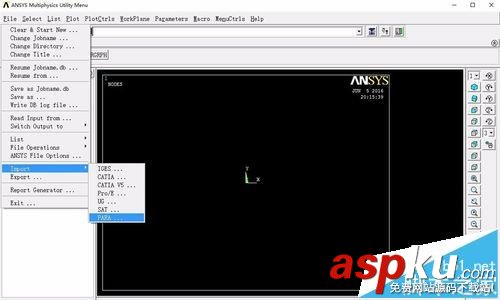

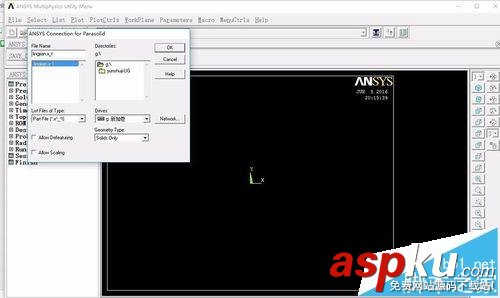

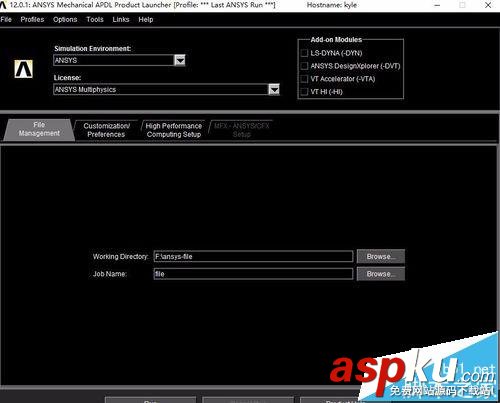

4、然后,我們雙擊或者右鍵打開我們的ansys12.0軟件,默認路徑和job即可,點擊run進入ansys界面。然后我們將solidworks所畫的模型導入進去,具體如下圖所示。

ansys,solidworks

ansys,solidworks

ansys,solidworks

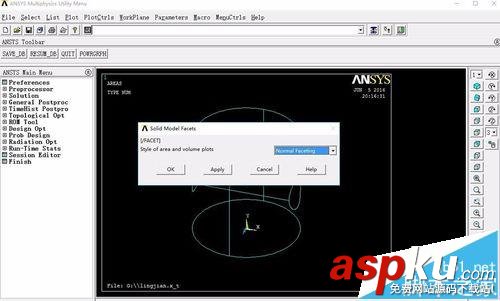

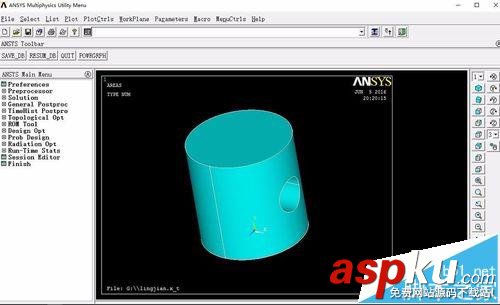

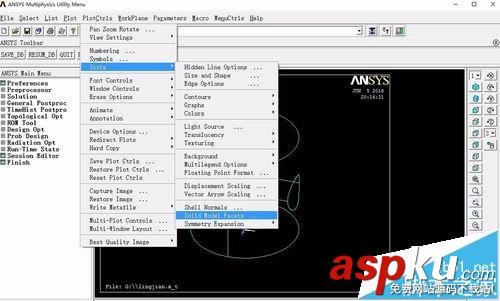

5、然后我們將線框圖轉化為實物圖,具體的操作步驟在圖中已有顯示。如果模型的單位體積過大,則需要等待一些時間,或者鼠標右鍵選擇第一個選項,刷新一下就可以顯示出來。

ansys,solidworks

ansys,solidworks

ansys,solidworks

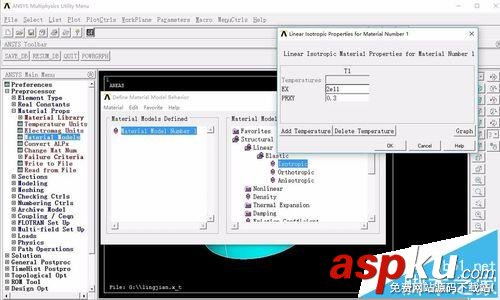

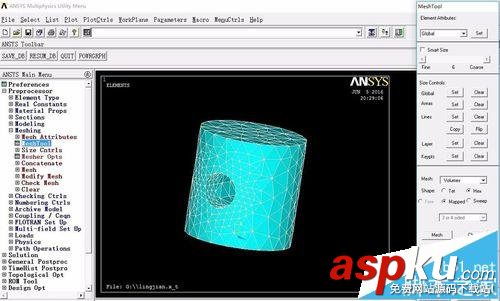

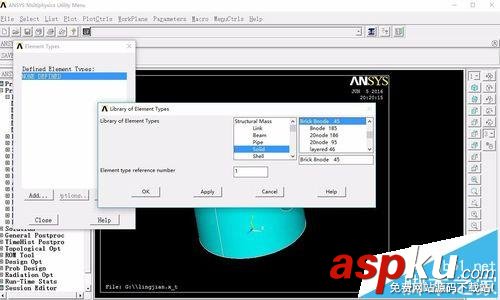

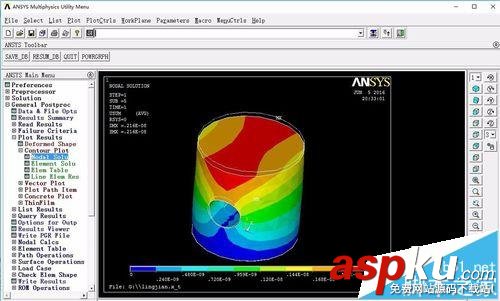

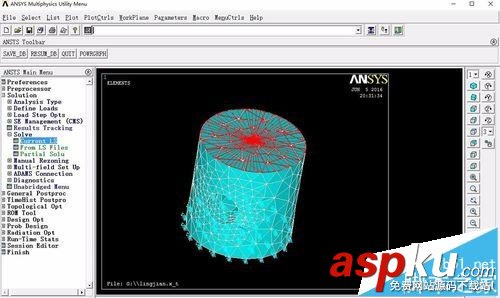

6、最后,就是我們的定義單元類型,材料類型,網格處理、施加載荷、求解查看結果的過程了,網格處理時需要注意網格的大小,網格過小會影響計算時間的。具體的可以參考我的經驗來做,可以舉一反三,步驟類似的。

ansys,solidworks

ansys,solidworks

ansys,solidworks

ansys,solidworks

ansys,solidworks
