Unifi Switch交換機配置vlan及trunk口的教程

2020-10-24 11:25:33
字體:
來源:轉載
供稿:網友

什么是Unifi Switch交換機?Unifi Switch交換機怎么配置vlan及trunk口?下面小編收集整理的Unifi Switch交換機配置vlan及trunk口,大家可以參考下!

工具/原料

UniFi Controller 控制器

電腦+瀏覽器

Unifi Switch交換機

ER3路由器

Unifi套件

方法/步驟

網絡拓撲

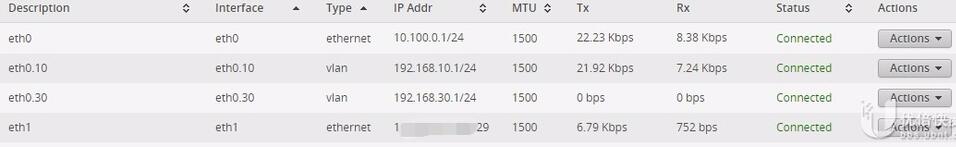

在ER3路由器上面新建兩個vlan,vlan10,vlan30US交換機上面也創建2個vlan,vlan10,vlan30將UAP-PRO劃到vlan10中,創建SSDI:us-test,劃分vlan30電腦使用路由器eth0dhcp服務器分配的IP地址:10.100.0.0/24網段ER3路由器配置新建vlan接口

創建dhcp

路由器其它網絡配置這里不做過多描述

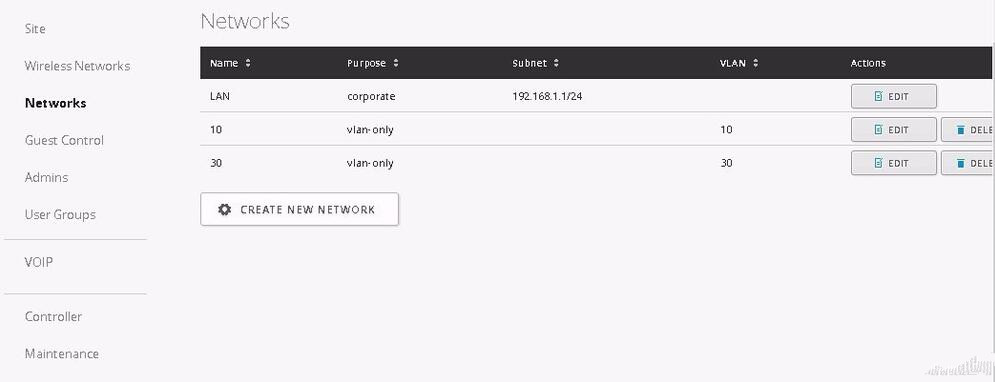

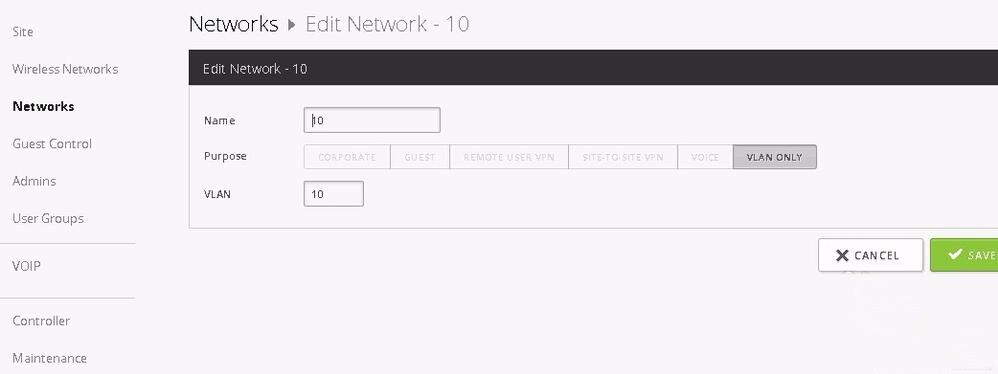

US交換機配置新建vlan10,vlan30該vlan是在控制器的網絡里面創建的

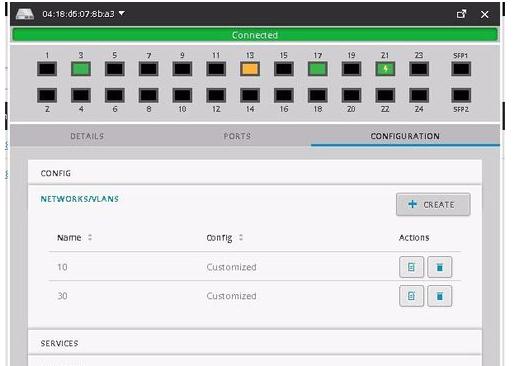

新建vlan后,在US交換機配置中點擊網絡/vlans配置,新建10和30,分別將vlan10和vlan30勾選變成tag標記的vlan

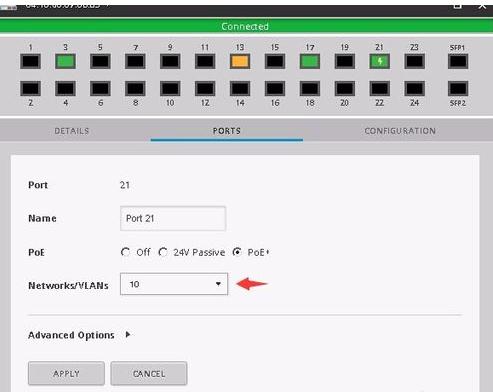

將與AP相連的口21口劃到vlan10中

ap獲得了vlan10的網段地址

配置無線網絡,創建ssid:us-test,劃分到vlan30中,使得連接無線的用戶終端獲得vlan30的地址

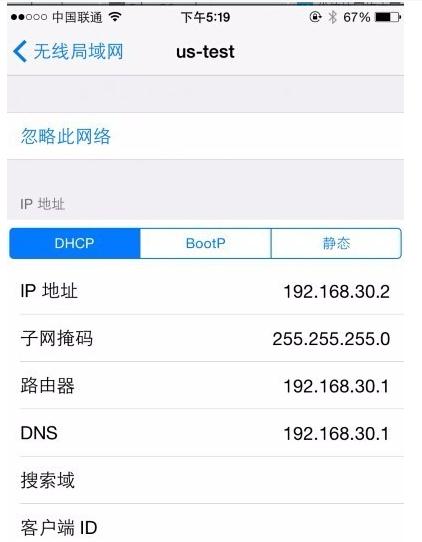

此時手機連接ssid:us-test就會獲得vlan30網段的地址,并且可以正常訪問互聯網
