在交換機領域,華為歷經多年的耕耘和發展,積累了大量業界領先的知識產權和專利，可提供從核心到接入十多個系列上百款交換機產品，華為（Huawei）S5700-24TP-SI(AC)交換機就是其中比較受歡迎的一款產品，下面這篇教程就是關于這款交換機光模塊安裝的事項，一起來看看了解下！

華為（Huawei）S5700-24TP-SI(AC)交換機介紹

華為（Huawei）S5700-24TP-SI-AC是一款千兆以太網交換機，應用層為三層，尺寸（寬x深x高）442mm×220mm×43.6mm，重量為3.9Kg，背板帶寬256Gbps，內存（RAM）256MB，交換方式是先存儲數據再進行轉發，下圖是該款交換機的前面板詳情圖。

華為（Huawei）S5700-24TP-SI(AC)交換機安裝光模塊教程

這款交換機可以選擇安裝XFP/SFP+/SFP光模塊，為了避免操作失誤造成組件的損壞，應該嚴格按照以下步驟進行安裝。

步驟1：戴上防靜電手套，防止靜電損傷。

步驟2：拿出光模塊，拉環與標簽朝上，金手指朝下，千萬注意正反面不能顛倒。

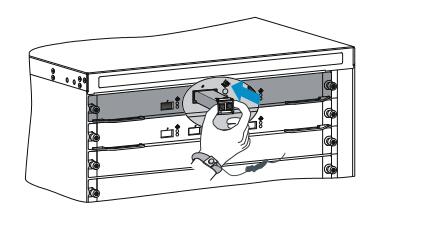

步驟3：轉動模塊的卡扣，使其卡住模塊頂部的旋鈕，握住模塊的兩側，輕輕將模塊推入插槽，直到其與插槽牢固接觸（當頂部和底部彈簧片卡入插槽中時），安裝才算完成（如下圖所示）。

注意：將光模塊插入交換機時，應該用手指輕輕地將模塊的前面推入插槽，稍微向下按壓光模塊，通過底部彈簧片向上的力，將光模塊水平插入交換機，而不是通過握住模塊的兩側的力直接插入模塊。
