這篇教程教武林網的朋友們用nCloth打造氣球爆炸效果，教程難度中等。轉發過來和武林網的朋友們一起分享學習。先來看看最終的效果圖：

具體的制作步驟如下：

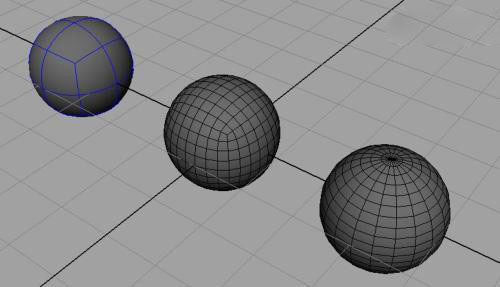

要建立一個球體的模型，但是我發現如果用一個簡單的poly Sphere并不能得到很好的動畫效果，它兩頭各有一個極點，最好的模型是完美的四邊形鑲嵌。我們可以通過Subdiv的Sphere轉成Polygon得到，就是下圖中間一個球體。（圖01）

圖01

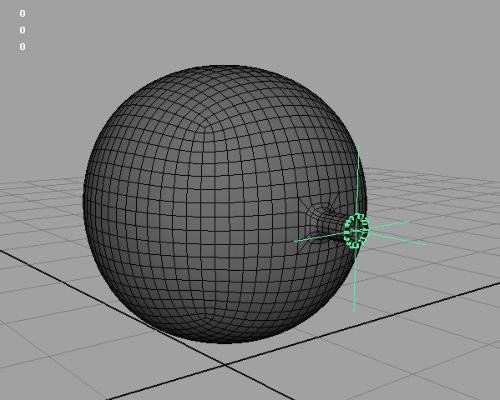

下一步就是一點建模工作，做出一個氣口，我做的很丑，大家應該整的比我好。（圖02）

圖02

建模完成以后，先讓它結算一下，看一下大概的結果，注意，這里只是檢查一下模型，在真正結算之前還有很多工作要做。（圖03）

圖03

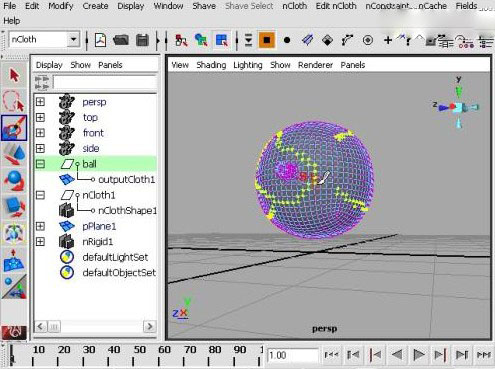

這一步就是建立tearable Constraint，通過選擇Vertex點來指定碎裂的路徑。

真實的氣球爆炸不是像我畫的那樣，但為了好看，我就多畫了幾道。nCloth的約束有一點不方便的地方就是所有的約束做出來都是一個名字：dynamicConstraint，所以我們最好根據不同的類型重命名一下。（圖04）

圖04

我將Tearable Constraint的Glue Strength打到了1，代表點之間會牢牢的粘在一起，不會分開。需要注意的是，Glue屬性是和場景中物體的大小關聯的，如果Glue值打到1，布料還是會分裂，或者相反布料無法分裂，就需要調節一下Glue Strength Scale的值。

在Glue Strength的數值為1的情況下，我才能繼續解算布料的Initial State。

在做完這一步以后，有一點需要注意：如果需要在Tearable以后進行諸如添加新的nCloth約束，繪制VertexMap等操作，必須在InputMesh上進行。

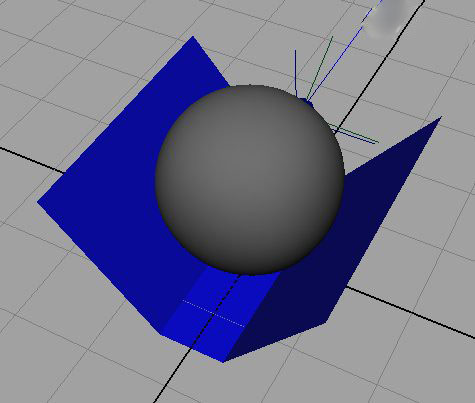

我希望氣球癟氣的時候是成長條狀伏在地面上 （這里的“地面”，我使用了Nucleus節點下的Ground Plane虛擬了一個高度為0的地面），辦法有很多，如果你的機器性能較好，可以使用Interactive Playback實時地拖拽布料直到滿意，我用的方法是做一個模子，幫助布料塑形。一旦對初始狀態滿意，記得使用Edit nCloth-> initial state -> set from Current保存當前狀態。（圖05）

圖05

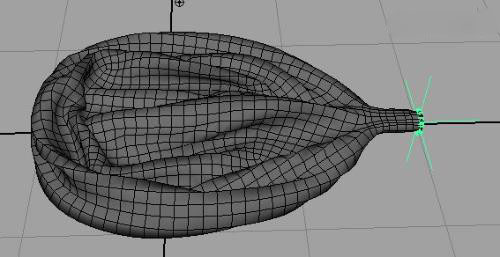

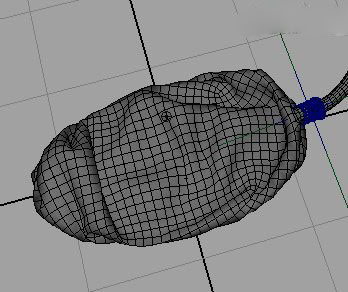

這就是我解算完成的氣球的初始狀態。（圖06）

圖06

當完成tearable Constraint以后，我們要考慮一件事情，什么時候tearableConstraint會發生作用。

當我們施加了T.Cnstraints以后，在解算的第一幀，Maya便完成模型的分割，根據glueStrength的數值來決定布料對于外界施加力的“靈敏度”，glueStrength數值為0時，布料一旦開始解算就會分裂，相反為1時，布料不會分裂（glueStrengthScale==1）。所以，我們可以用兩種方法

A：通過多次解算，嘗試出一個數值，使布料在某一時刻點破碎，或某一次碰撞強度下破碎。

B：直接在glueStrength上加關鍵幀動畫，在需要布料破碎的那一個點上，把數值打到0，這樣布料就瞬間破碎了。

對于氣球的爆破，B方法最合適不過了。

決定了爆破的方法，下面的事情就很簡單，讓氣球充氣變大，上浮，爆破（glueStrength=0）。

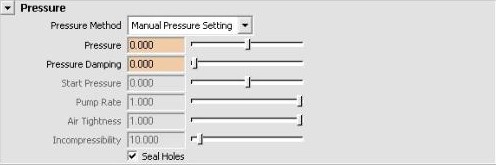

因為這里使用Manual，只有兩個屬性，Pressure就是Pressure，沒什么多解釋的，數值大內壓高，模型就鼓起來，負值就是內壓逃逸了。（圖07）

圖07

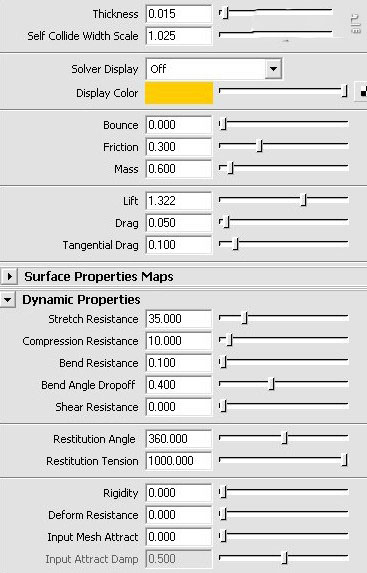

需要關心的是下面這三個數值，是布料行為的最重要的三個屬性，在syflex中，也有對應的屬性名稱。分別是抗延展，抗收縮，和抗彎折，這三個屬性對應的是布料的link和edge的行為。（圖08）

圖09

至于布料的漂浮，方法不下四五種，還可以互相組合，最簡單、最直接的就是將重力方向反一下，氣球就會上舉，根據氣球充氣變大的速度，加上動畫即可。（圖10）

圖10

最后的收尾工作

在完成以上的步驟以后，反復調試數值組合，我們要收拾一下氣球破裂以后的殘局

雖然氣球破碎了，但是，所有的相關屬性和節點都還在起作用，包括pressure，所有的Constraints，還有布料本身的自碰撞，如果不關閉這些屬性，那么氣球破裂以后，那些碎片會上下翻飛最后扭做一團！

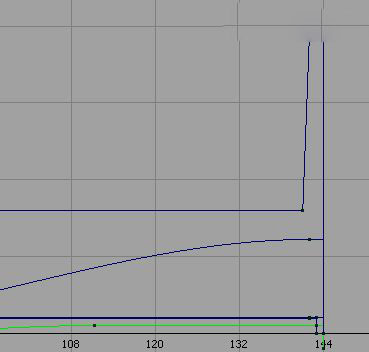

處理的方法也很簡單，直接在一些boolean值上K動畫，在爆破后關閉所有的約束和自碰撞以及preesure，只留下和地面以及其他passiveObjects的碰撞，貼上一些例子，注意這些Tangents都是stepped的。（圖11、圖12）

圖11

圖12

教程結束，以上就是nCloth打造氣球爆炸的逼真效果教程，希望能對大家有所幫助！
