你了解過Maya 設置腿部骨骼控制系統么，這是關于一套置腿部骨骼控制系統的教程，細節之處翻譯的不好，或有遺漏的地方，請多多包含。跟著小編一起看看吧。

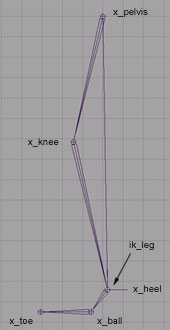

　　1 、按 F2 切換到 Animation 菜單下，在側視圖里，我們進行 Skeleton > joint Tool ，依照下圖創建 5 個( joint )關節，分別命名為 x_pelvis,x_knee,x_heel,x_ball, 和 x_toe ，然后進行 (Modify > Freeze Transformations) 命令。從 x_pelvis 關節到 x_heel 關節，我們給它個 IK ( Skeleton > IK Handle Tool )，將這 IK 取名為 'ik_leg' 。

　　2 、我們這步要?jiǎng)?chuàng)建 3 個 locator(Create -> Locator )。按住 V 鍵，分別將它們

　　定點在(圖示)關節上，相應的更名為 lx_toe,lx_ball 和 lx_heel 。然后分別將這三個關節進行點約束 Constrain > Point (先選擇 x_toe joint ，再選擇 lx_toe locator ，如此類推)。

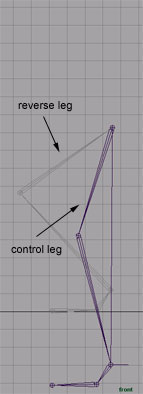

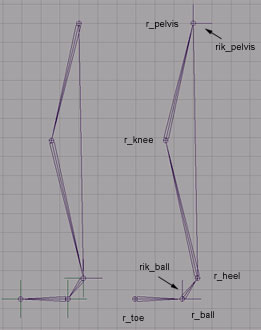

　　3 、選擇 root 關節(即就是 x_pelvis )，然后進行復制 (Edit > Duplicate) 。將復制的一套骨骼移到一處，按下圖分別命名為 r_pelvis,r_knee,r_heel,r_ball 和 r_toe 。 OK 后選擇 r_toe 關節進行 Reroot 命令 (Skeleton > Reroot Skeleton) 。從 r_toe 到 r_ball 創建 IK(Skeleton > IK Handle Tool) ，并將這 IK 命名為 rik_ball 。然后 r_heel 到 r_pelvis 也創建 IK ，命名為 rik_pelvis 。

　　4 、我們先選擇 x_pelvis 關節 , 再選擇 rik_pelvis IKhandle ，進行點約束( Constrain > Point )。

　　現在我們打開 (Window > Animation Editors > Expression Editor )，彈出表

　　達式編輯器，要寫一段小表達式。我們命名這表達式為 'const_toe' ，然后寫以下代碼：

　　r_toe.translateX = lx_toe.translateX;

　　r_toe.translateZ = lx_toe.translateZ;

　　if(lx_toe.translateY>0)

　　{

　　r_toe.translateY = lx_toe.translateY;

　　} else

　　{

　　r_toe.translateY = 0;

　　};

　　然后點 `Create` 按鈕。

　　我們?cè)俳ㄒ粋€(gè)表達式，命名為 'const_ball' ，寫入以下代碼：

　　rik_ball.translateX = lx_ball.translateX;

　　rik_ball.translateZ = lx_ball.translateZ;

　　if(lx_ball.translateY>0)

　　{

　　rik_ball.translateY = lx_ball.translateY;

　　} else

　　{

　　rik_ball.translateY = 0;

　　};

　　點 `Create` 按鈕。這兩段 MEL 是分別控制 lx_toe 和 lx_ball 的。

　　現在我們從 outliner 大綱視圖中選擇 r_toe 關節， template 它( Display > Object Display > Template) 。再選擇 rik_ball 和 rik_pelvis ikhandles 以及三個 locator(lx_toe, lx_ball, lx_heel) ，隱藏它們 (Display > Hide > Hide Selection) 。

　　現在我們可以測試這些關節了：)

　　5 、從 x_heel 關節到 x_toe 關節創建 IK 并命名為 `ik_toe` ，然后將 ik_toe 和 ik_leg 兩個 IK 成組 (Edit > Group) ，命名為 `foot` 。然后我們打開它的 attirube editor ，在 Display 里勾選 `display handle` ，這樣進入 component mode 就可以選擇這個 selection handle (像 + 字)了。

　　6 、現在我們創建個 Locator ，命名為 `pole_leg` 。然后我們選擇這個 Locator ，

　　按 shift 再選擇 rik_pelvis ikhandle ，進行 Constrain > Pole Vector 。

　　7 、選擇 x_pelvis 關節，進行復制 (Edit > Duplicate) 。然后將復制的這些關節移到一處，按圖示分別將它們命名為 left_pelvis,left_knee,left_heel,left_ball 和 left_toe 。再進行 (Skeleton > Assume Preferred Angle) 。

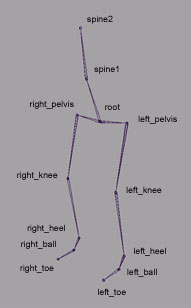

　　用 (Skeleton > Joint Tool) 新建三個關節(圖示)，命名為 root,spine1 和 spine2 。然后 left_pelvis 關節與 root 關節連接。

　　選擇 left_pelvis 關節，進行鏡像 (Skeleton > Mirror Joint) 命令，將鏡像的一串關節分別命名為 right_pelvis,right_knee,right_heel,right_ball 和 right toe 。

　　8 、在 outliner 大綱視圖中，不選( root )根骨骼，其他的都選中，將它們成組

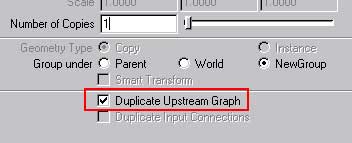

　　(Edit > Group) ，這一組命名為 `left_leg` 。然后將這一組復制(改復制屬性如下圖)重命名為 `right_leg` ，再將它沿 Z 軸稍微移一點，不要與 `left_leg` 重合。

　　9 、現在我們要?jiǎng)?chuàng)建很多點約束( Constrain >point )了。

　　在 left leg 一套關節中，

　　point constrain left_knee joint 到 r_knee joint.

　　point constrain left_heel joint 到 r_heel joint

　　point constrain left_ball joint 到 r_ball joint

　　point constrain left_toe joint 到 r_toe joint

　　point contrain x_pelvis joint 到 left_pelvis joint

　　在 right leg 一套關節中，

　　point constrain right_knee joint 到 r_knee joint

　　point constrain right_heel joint 到 r_heel joint

　　point constrain right_ball joint 到 r_ball joint

　　point constrain right_toe joint 到 r_toe joint

　　point contrain x_pelvis joint 到 right_pelvis joint

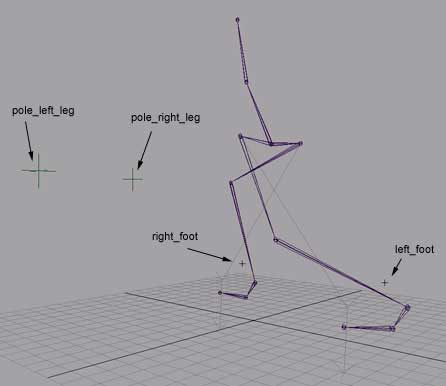

　　然后選擇 'left_leg' 組中 x_pelvis 和 r_toe 關節; 'right_leg' 組中的 x_pelvis 和 r_toe ，將它們隱藏 (Display > Hide > Hide Selection) 。將 'left_leg' 組中 pole_leg locatoras 重先命名為 `pole_left_leg` ;如此類推，將 'right_leg' 組中也重先命名為 `pole_right_leg` ;將 'left_leg' 組中的 'foot' 組命名為 'left_foot' ， 'right_leg' 組中的命名為 `right_foot` 。

　　OK 完成：)今天的Maya 設置腿部骨骼控制系統就結束了，喜歡的繼續關注我們吧。
