怎樣簡單建百葉推拉門衣柜的模型。

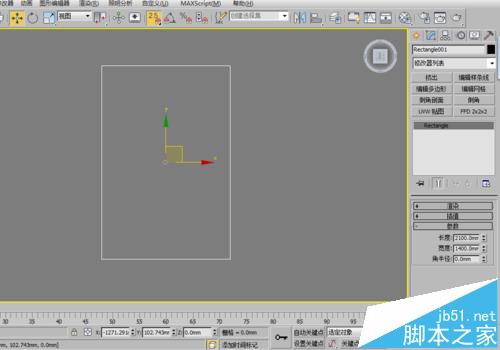

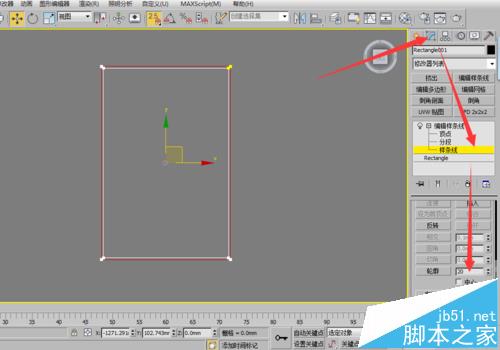

1、先建衣柜柜體的模型，如圖點擊創建命令-圖形-矩形，畫一個2100*1400的矩形。打開修改面板，選擇編輯樣條線--樣條線命令，找到輪廓，輸入20mm，按回車確定。

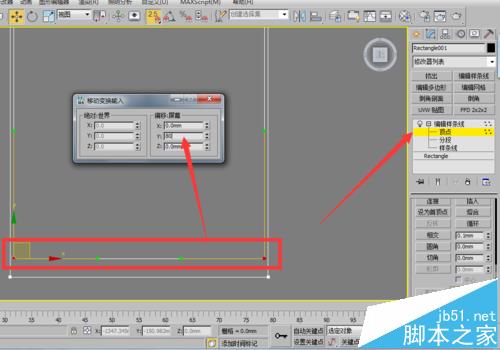

2、擇編輯樣條線--定點級別，選中如圖兩個點，右鍵點擊移動命令，在y軸輸入80mm（或者其他的數值，最上面與踢腳線等高就可以）

3、選中畫好的圖形，退出編輯樣條線，選擇擠出命令，在數量里輸入600

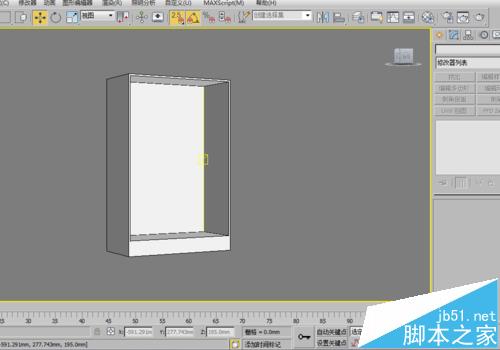

4、重新點擊創建命令-圖形-矩形，在如圖位置畫一個矩形，基礎20mm，打開透視圖，衣柜柜體

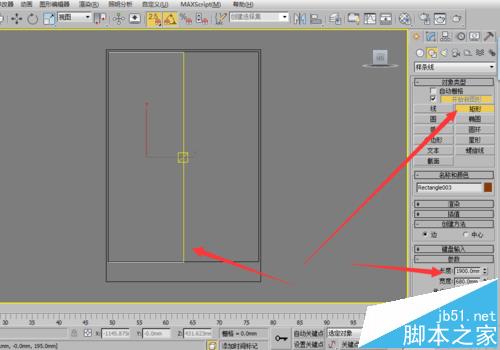

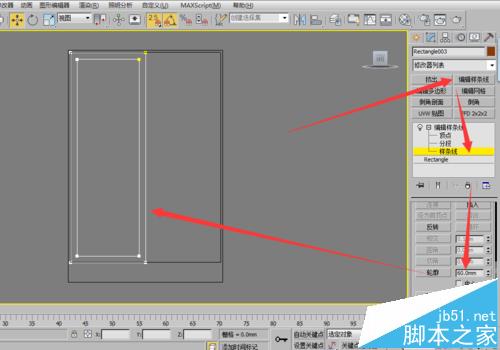

5、接下來做推拉門，先做其中一扇推拉門，如圖，在衣柜內部畫寬度1/2的矩形，打開修改面板，選擇編輯樣條線--樣條線命令，找到輪廓，輸入60mm，按回車確定。

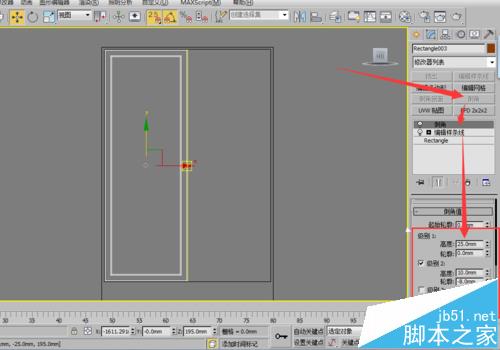

6、退出編輯樣條線命令，選擇倒角命令，如圖輸入數值

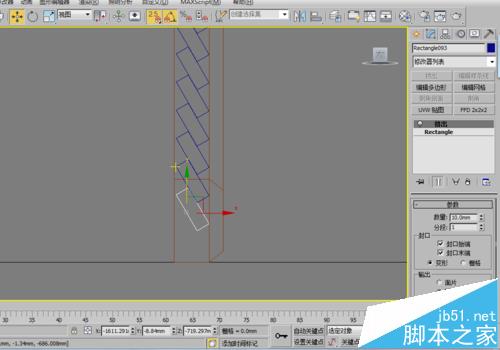

7、接下來在如圖位置創建矩形，長度設置為30，擠出10，然后按快捷鍵l和z，顯示左視圖。旋轉30度，拉到入圖的位置。然后按住shift鍵，鼠標左鍵點擊旋轉好的圖形往下拉，選擇實例，副本數輸入90，刪除多余的部分。

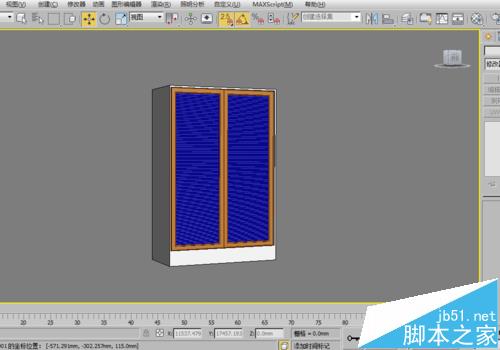

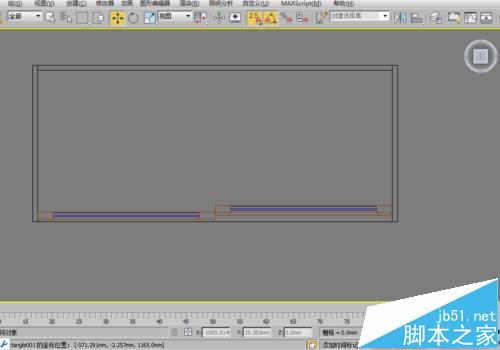

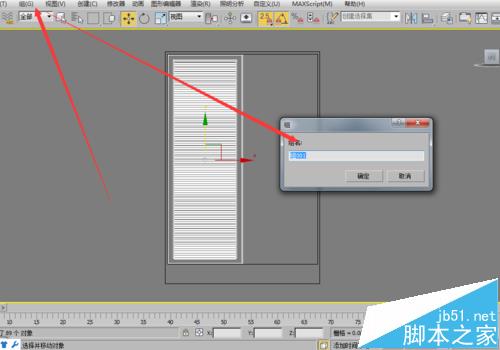

8、全部選擇做好的第一扇門，選擇組--成組命令，按住shift鍵，鼠標左鍵點擊第一扇門，選擇實例，復制另一扇門。按快捷鍵t和z，顯示頂視圖，然后把推拉門放到合適的位置。

9、透視圖和渲染
