導言：
大家好，我是自學的3ds Max，時間并不是很長。在建模方面從起初的小菜到現在的小有成就，其中經歷了非常多的困難和探索。多邊形是我們建模的最常用的方法，而關于如何讓多邊形圓滑的操作，網上的帖子很少，所以我研究了一些簡單的方法，都是用切角解決。第一次發帖，如有錯誤或者不好的地方望大家指正。如果圓滑困難的模型，大家可以搬到論壇里面，大家一起探討。

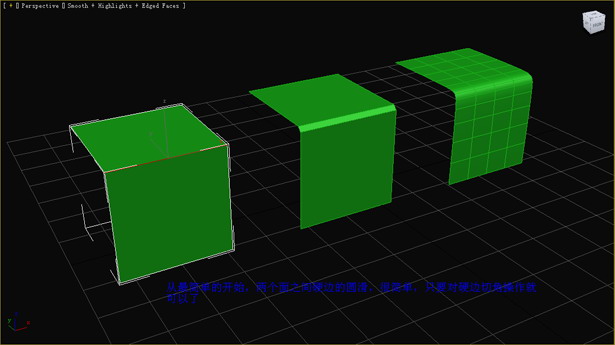

從最簡單的開始，兩個面之間硬邊的圓滑，很簡單，只要對硬邊切角操作就可以了。（圖01）

圖01

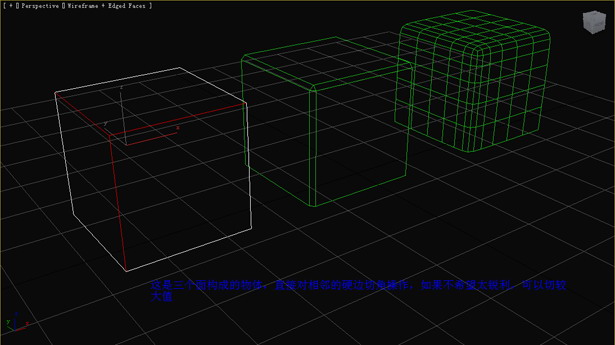

這是三個面構成的物體，直接對相鄰的硬邊切角操作，如果不希望太銳利，可以切較大的值。（圖02）

圖02

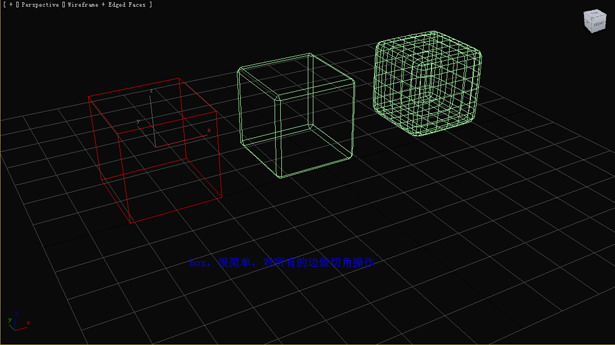

Box，很簡單，對所有的邊做切角操作。（圖03）

圖03

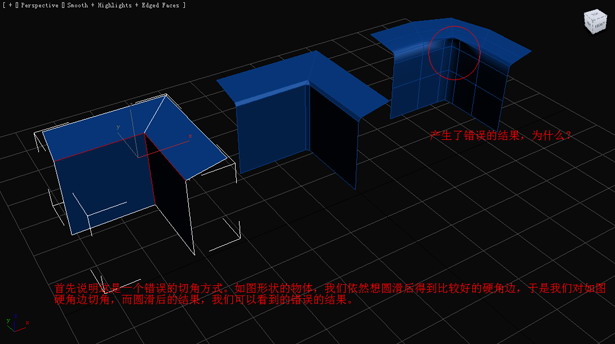

首先說明這是一個錯誤的切角方式。如圖形狀的物體（右邊第一個），我們依然想圓滑后得到比較好的硬角邊，于是我們對硬角邊切角，而圓滑后的結果，我們可以看到錯誤的結果。（圖04）

圖04

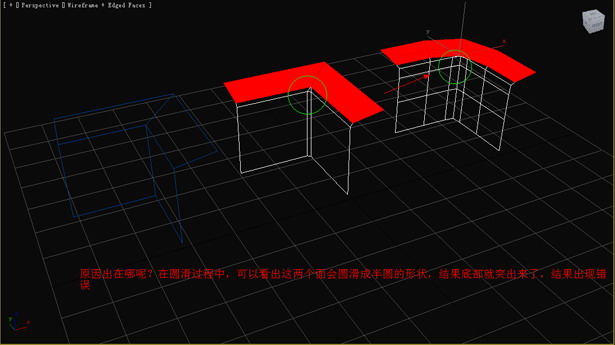

原因出在哪呢？在圓滑過程中，可以看出這兩個面會圓滑成半圓的形狀，結果底部就突出來了，結果出現錯誤。（圖05）

圖05

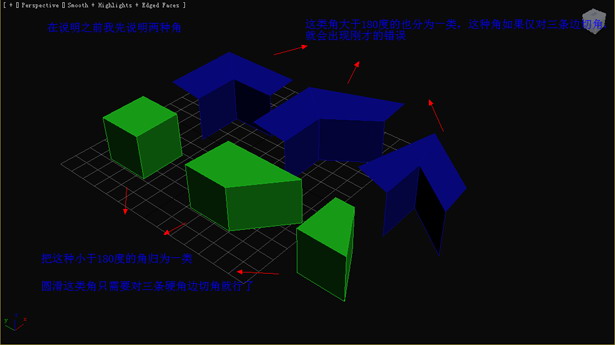

在說明之前我先說明兩種角，首先看下藍色模型的，這類角大于180度的也分為一類，這種角如果僅對三條邊切角，就會出現剛才的錯誤。而綠色模型，把這種小魚180度的角歸為一類，圓滑這類角只需要對三天硬邊切角就行了。（圖06）

圖06

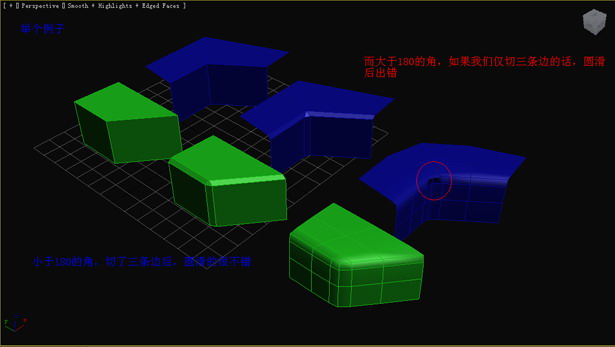

我們舉個例子，看藍色模型，這是大于180的角，如果我們僅切三條邊的話，圓滑后出錯了。綠色模型是小于180的角，切了三條邊后，圓滑的很不錯。（圖07）

圖07

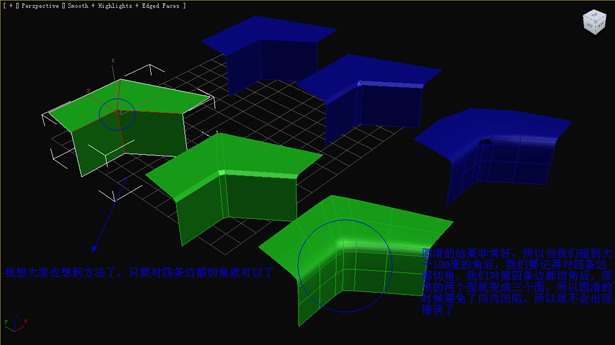

我想大家也想到方法了，只要對四條邊都切角就可以了。結果可以看出，圓滑的結果非常好，所以當我們碰到大于180度的角后，我們要記得四條邊都切角。我們對第四條邊都切角后，原來的兩個面就變成三個面，所以圓滑的時候避免了向內凹陷，所以就不會出現錯誤了。（圖08）

圖08

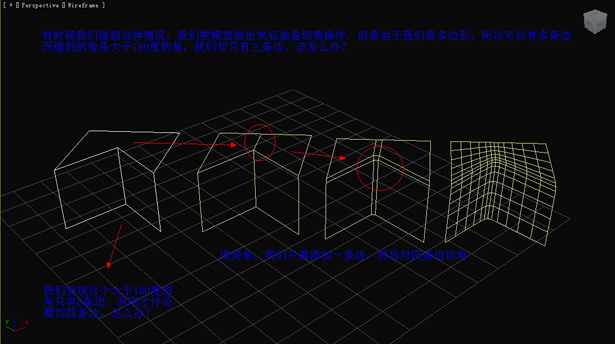

有時候我們碰到這種情況，我們把模型做出來后準備切角操作，但是由于我們是多邊形，所以可以有多條邊而碰到的角是大于180度的角，我們卻只有三條邊，該怎么辦？

我們來看一下，第一個圖形中我們發現這個大于180度的角只有三條邊，而剛才討論要切四條邊，怎么辦？很簡單，我們只需要添加一條邊，然后對四條邊切角。（圖09）

圖09

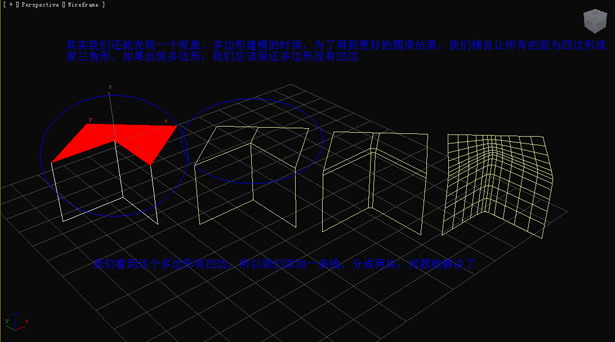

其實我們還能發現一個現象，多邊形建模的時候，為了得到更好的圓滑結果，我們盡量讓所有的面為四邊形或者三角形。如果出現多邊形，我們應該保證多邊形沒有凹邊。我們可以從圖中第一個圖形中看到這個多邊形有凹邊，所以我們添加一條線，分成兩塊，問題就解決了。（圖10）

圖10

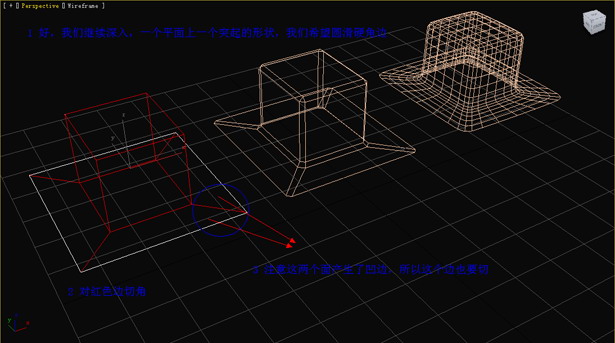

好，我們繼續深入，一個平面上一個突起的形狀，我們希望圓滑硬角邊。對紅色邊切角。要注意下面兩個面產生了凹邊，所以這個邊也要切。（圖11）

圖11

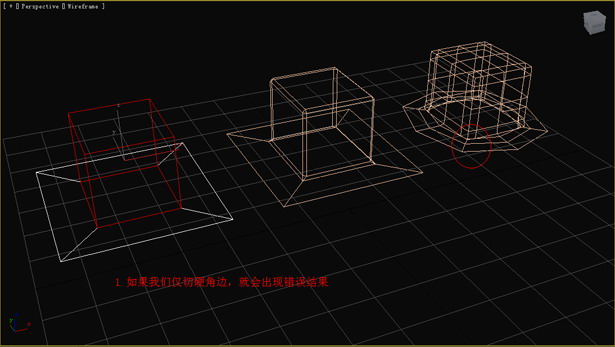

如果我們僅切硬角邊，就會出現錯誤的結果，可以從圖中第三個模型中看出來。（圖12）

圖12

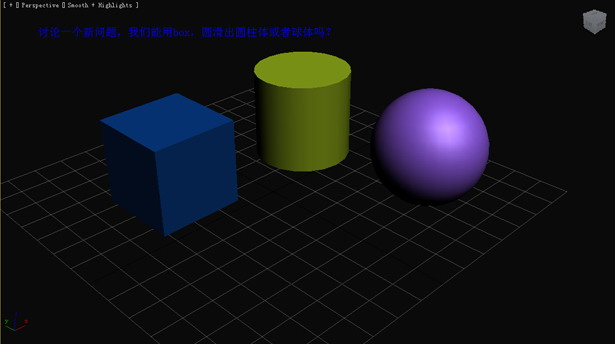

討論一個新問題，我們能用box，圓滑出圓柱體或者球體嗎？（圖13）

圖13

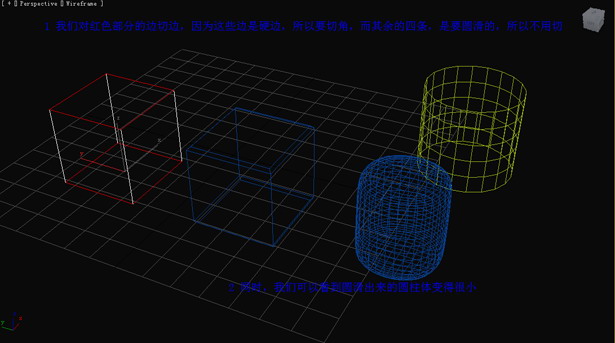

我們對紅色部分的邊切邊，因為這些邊是硬邊，所以要切角，而其余的四條，是要圓滑的，所以不用切。同時，我們可以看到圓滑出來的圓柱體變得很小。（圖14）

圖14

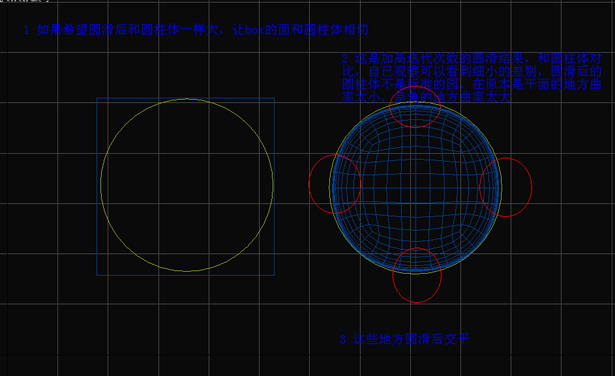

如果希望圓滑后和圓柱體一樣大，就讓Box的面和圓柱體相切，可以看第一個圖形。再看第二個，這是加高迭代次數的圓滑結果，和圓柱體對比，自己觀察可以看到細小的差別，圓滑后的圓柱體不是標準的園，在原本是平面的地方曲率太小，是角的地方曲率太大。可以看到紅圈的地方，這些地方圓滑后交平。（圖15）

圖15

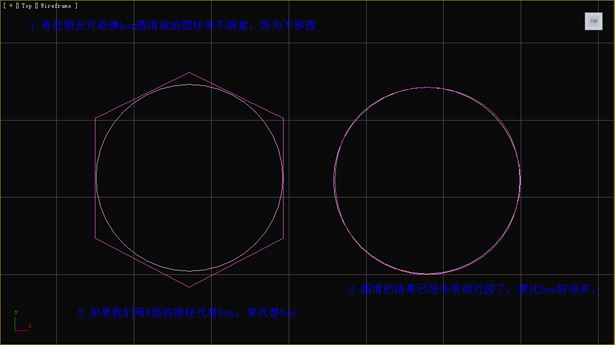

有些朋友可能嫌Box圓滑成的圓柱體不滿意，因為不夠圓。如果我們用六面的棱柱代替Box，代替Box。可以看到圓滑的結果已經非常接近圓了，要比Box好很多。（圖16）

圖16

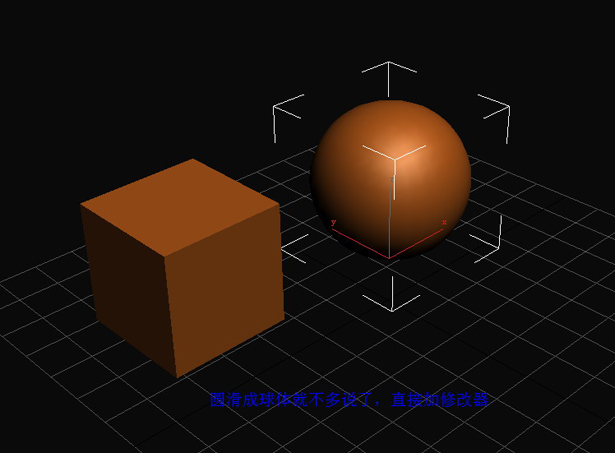

圓滑成球體就不多說了，直接加修改器。（圖17）

圖17

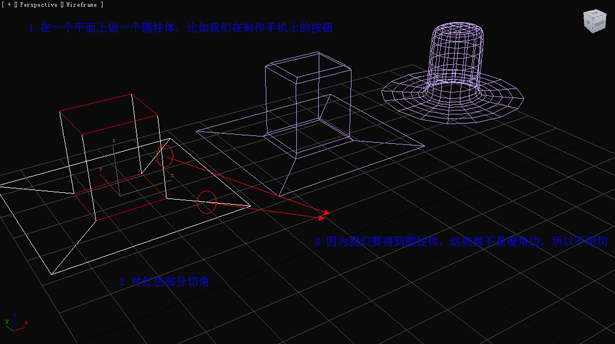

在一個平面上做一個圓柱體，比如我們在制作手機上的按鈕。對紅色部分切角，因為我們要得到圓柱體，這些都不是硬角邊，所以不用切。（圖18）

圖18

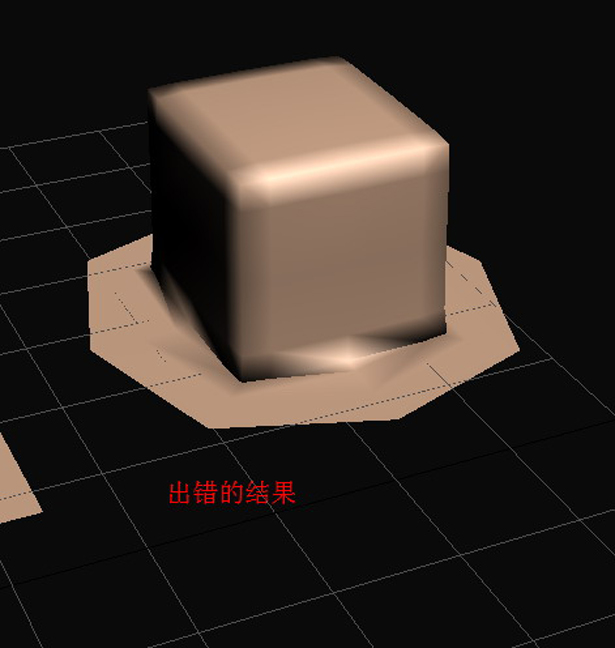

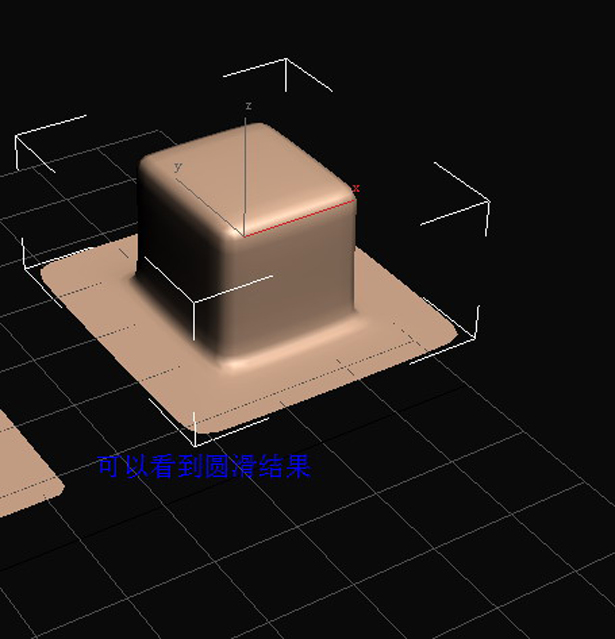

可以看到圓滑的結果，也看到出錯的結果。（圖19、20）

圖19

圖20

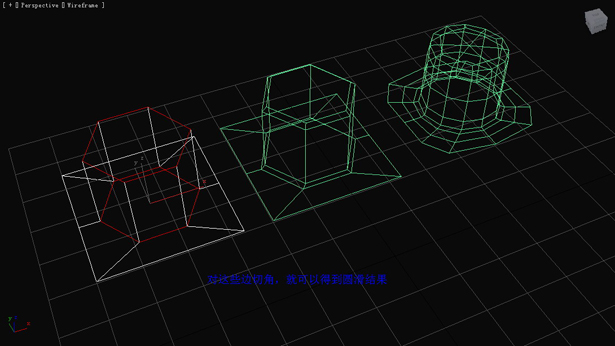

對這些邊切角，就可以得到圓滑結果。（圖21）

圖21

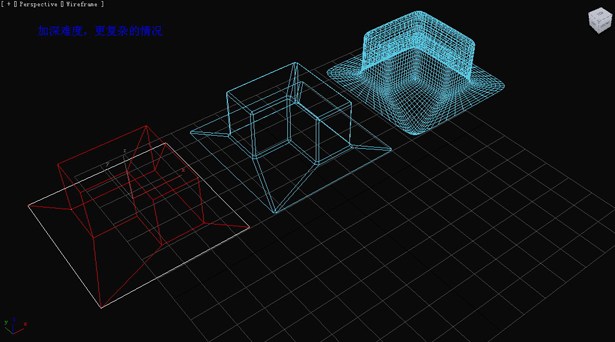

加深難度，更復雜的情況。（圖22）

圖22

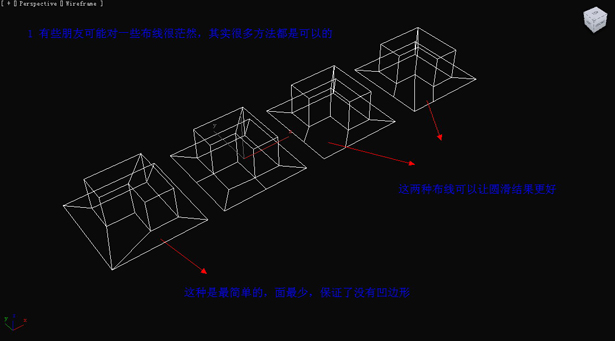

有些朋友可能對一些布線很茫然，其實很多方法都是可以的。我們看第一個圖形，這種是最簡單的，面最少，保證了沒有凹邊形。后兩種布線可以讓圓滑結果更好。（圖23）

圖23
