這篇教程是向武林網的朋友介紹3Dmax制作一張導彈氣體尾跡效果圖教程，希望能對大家有所幫助！

　　一、確定"導彈尾跡"構成我們不可能有機會觀察一個高速運動的導彈，于是，筆者請航空學院的老師畫了一張"導彈尾跡"的示意圖，見圖1。

　　"導彈尾跡"是由尾部噴射出來的氣團構成的。如果把氣團理解成粒子，那么，"導彈尾跡"可以用粒子系統中的"Super Spray"來模擬。

　　二、推算"導彈尾跡"的各項參數值

　　"導彈尾跡"是個形態復雜的東西，這里我們使用一個氣團組的概念，使其變得易于理解。

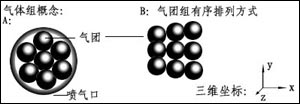

　　注：氣團組的概念：見圖2中A，我們可以認為7個氣團是排在一個平面上，一起噴出噴氣口的，這個面上的氣團構成一個氣團組。見圖中B，氣團組沿X軸整齊排列，形成"導彈尾跡"。

　　（1）利用"噴泉"動畫的經驗， Off Axis、Off Plane、Emit Start、Emit Stop這幾個參數相當容易解決。

　　（2）Particle Size：觀察"氣團組"圖，Y軸方向有3個氣團排列，得出Size=40（噴口直徑）÷3（顆）=13。

　　注：一個氣團組有幾個氣團，并沒有固定的值，大概在圖上看著順眼就行，有點偏差沒關系，因為"Use Rate"會跟著變化，"尾跡"總體效果不變。

　　（3）Use Rate：這個值確定的難度很大，因為它是相對運動。以導彈高速運行時為例。首先，導彈的正常速度是每秒1.4千米=每幀0.056千米，這個速度肉眼是無法觀察的。在現實中，導彈通常使用高速攝影機拍攝，然后慢速播放。所以，動畫中把導彈正常速度降低100倍，等于每幀56cm。其次，按照氣團組的概念，要達到圖B中氣團整齊排列的效果，當導彈向前飛行L距離時，噴出的若干個氣團組X軸方向直徑之和應該等于L。　　注：這是關鍵。直徑＝13。每幀時間組數＝導彈速度÷組距離＝56÷13＝4組。這樣，Use Rat＝4組×7個/組＝28。

　　（4）Speed：可以想象，雖然氣團初速度很大，但阻力也很大，我們設尾氣Speed=3，這樣同時確定了：Particle Lift="尾跡"長度÷Speed=200÷3=77。

　　（5）根據獲得制作"導彈尾跡"的數據。利用這些數據，完成"導彈尾跡"動畫的參數表。

　　注：具體請參考上期"噴泉"動畫參數表。

　　（6）為"尾跡"加煙塵材質。這個可以從Discreet網站中獲取。

　　三、效果

　那么，用這些數據制作出來的動畫效果如何呢？圖3是Kevin的"空中攔截"動畫作品中的一幀。
