格柵吊頂具有開放的視野，通風，透氣，其線條明快整齊，層次分明，也體現了簡約明了的現代風格，安裝拆卸簡單方便，成為近幾年風靡裝飾市場的潮流。那在3Dmax是如何做的呢？現在小鄭帶大家一步步理清思路。

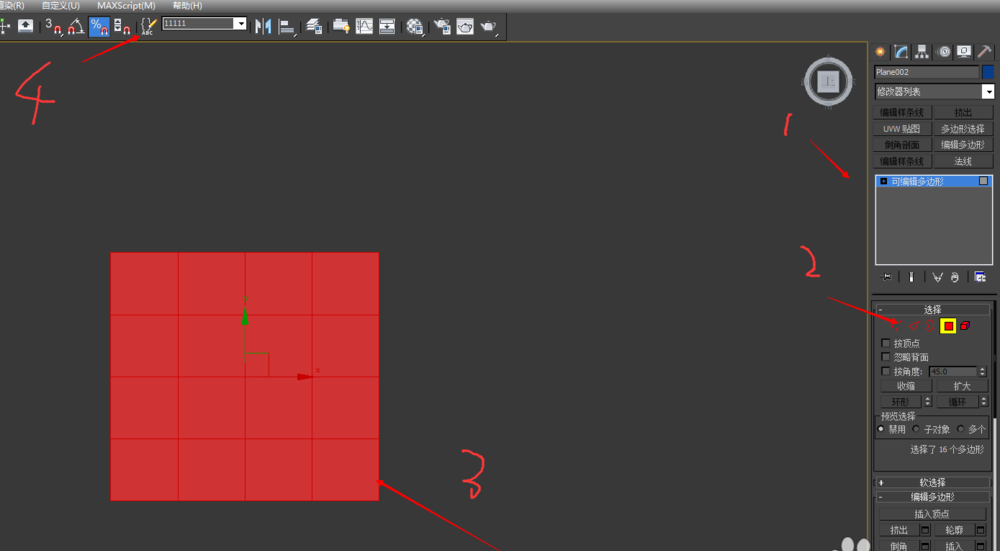

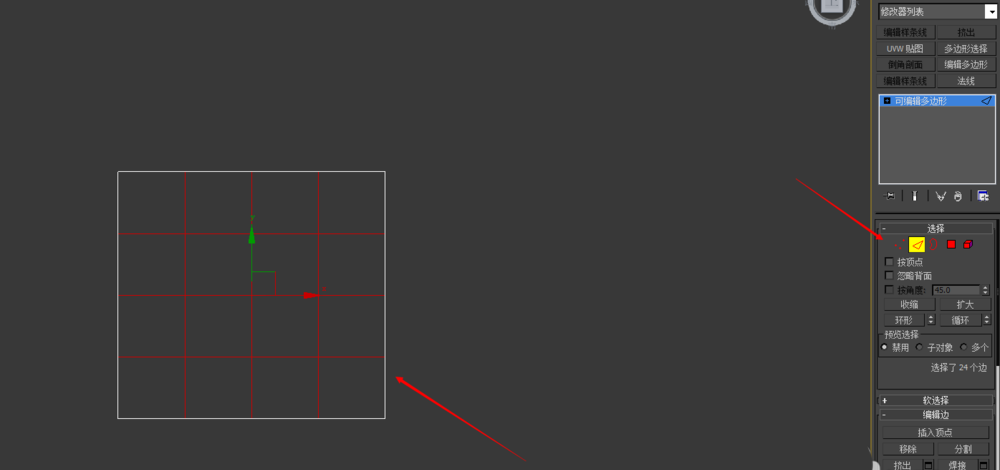

1、現在3Dmax建立平面，如圖。

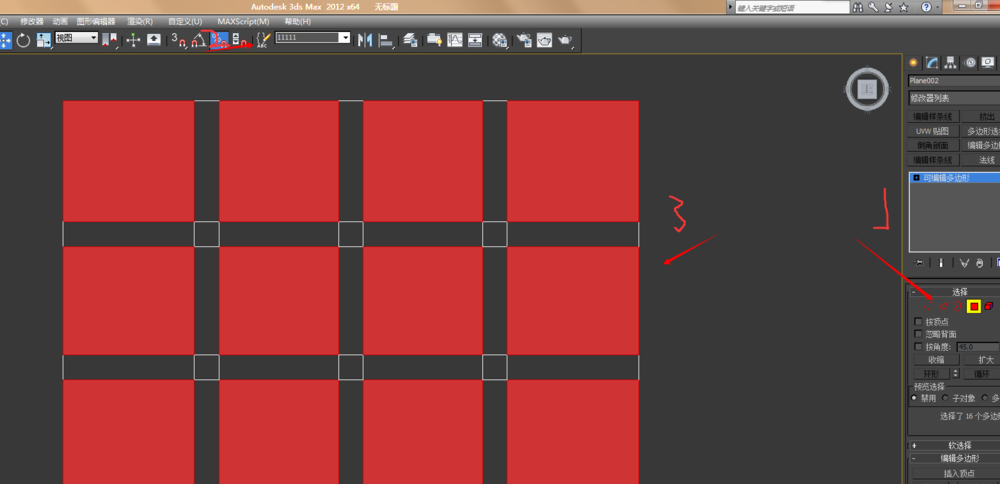

2、再用邊選擇，切角，如圖中步驟。

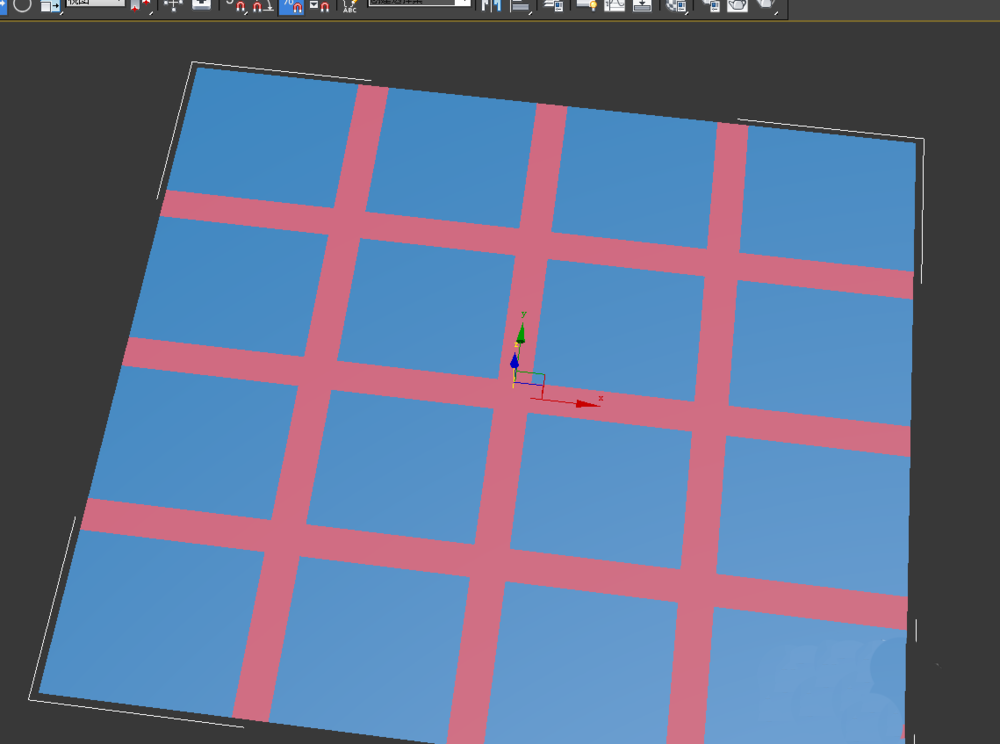

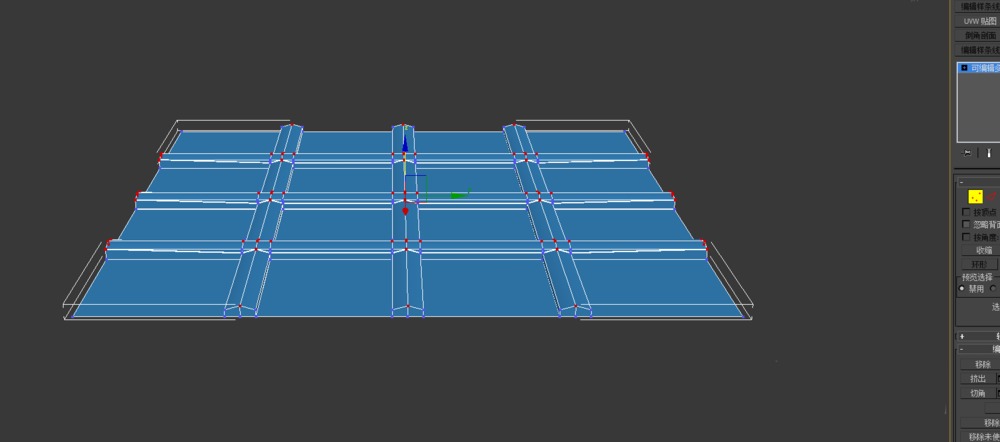

3、再Ctrl+I反選，擠出，再選擇最后圖中3根紅線，擠出。效果就出來了。

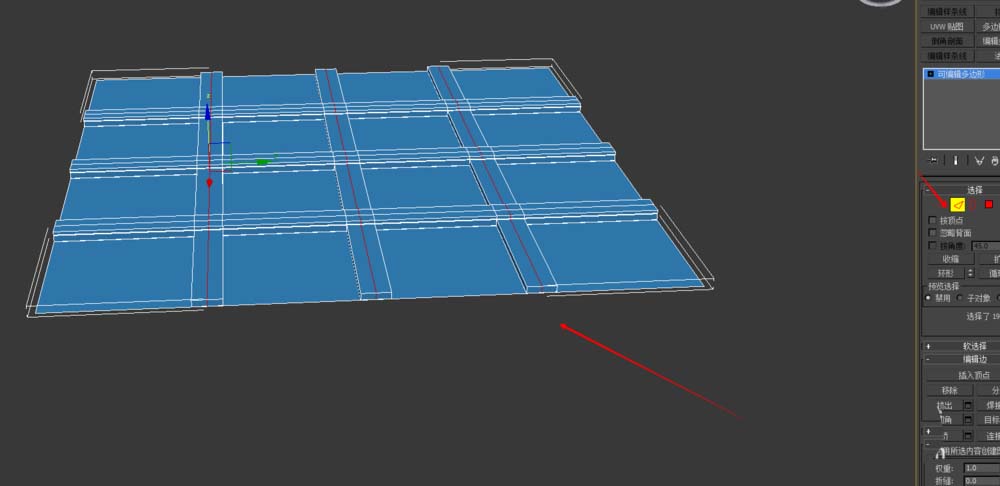

4、選擇中間的點，在透視圖中向上拉，為了是平滑它的面。

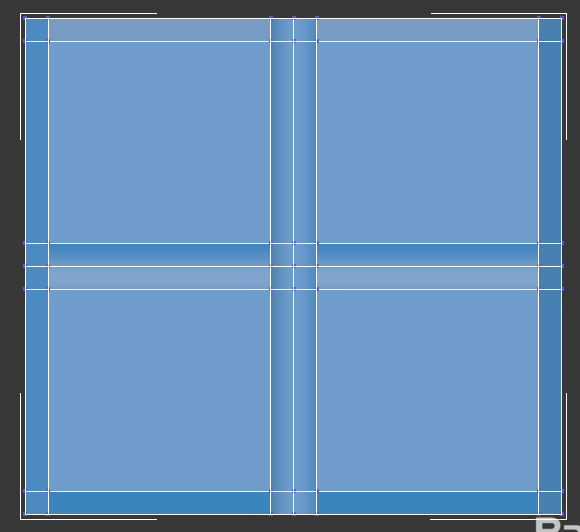

5、選擇邊刪掉，留下一個完整的造型做復制處理。看下圖的效果。

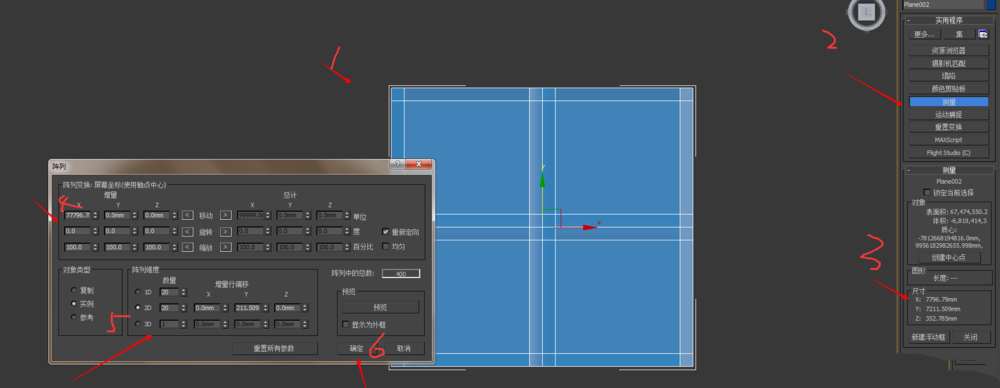

6、再陣列處理，看圖片中的順序。

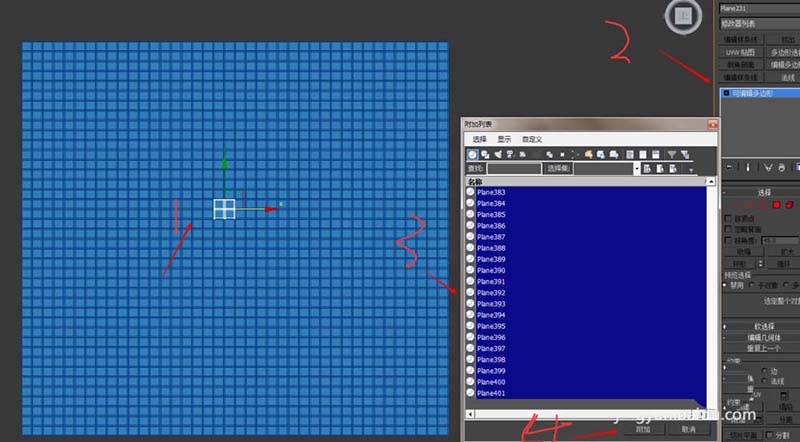

7、接著附加。如圖中步驟。

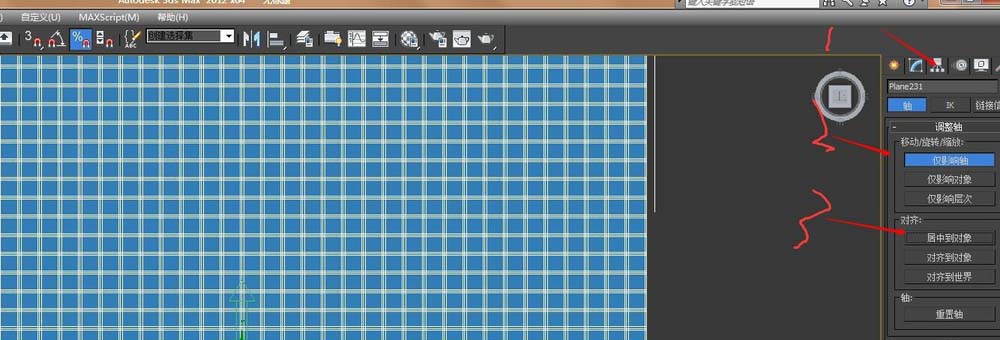

8、居中對象，如圖

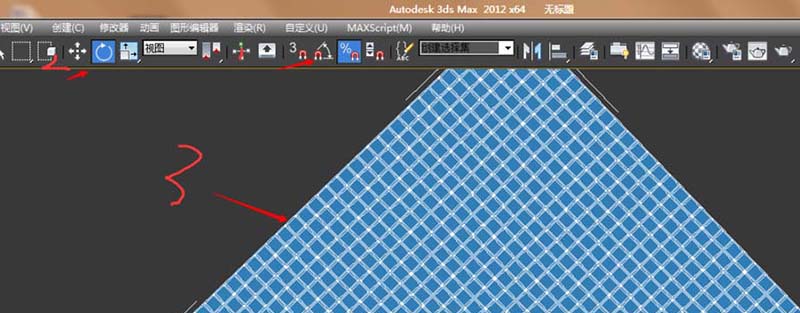

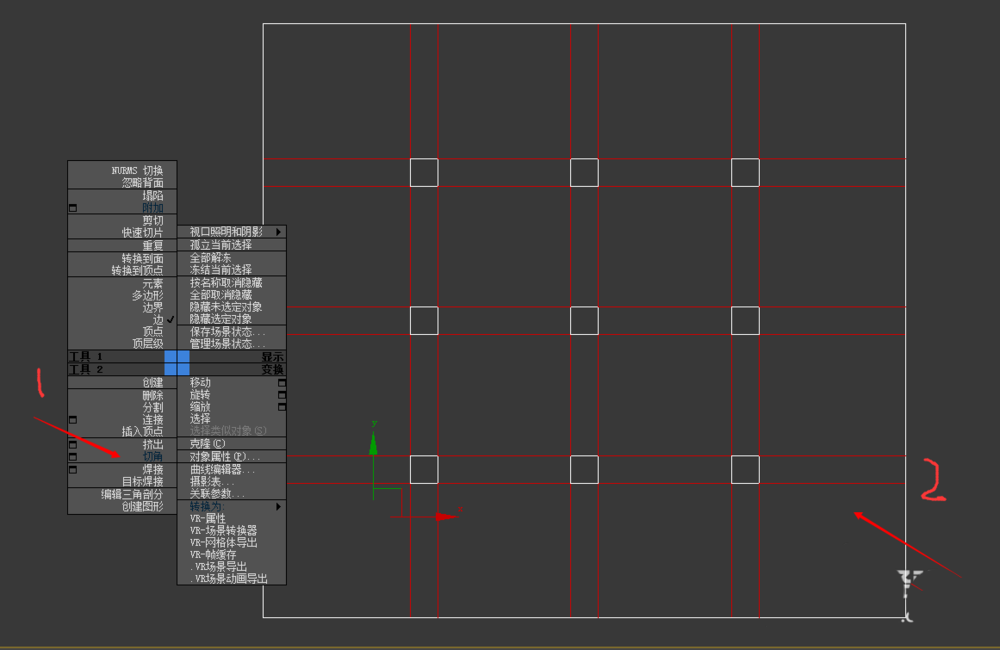

9、在效果圖中的格柵是傾斜45度的，所以要旋轉。如圖中步驟。

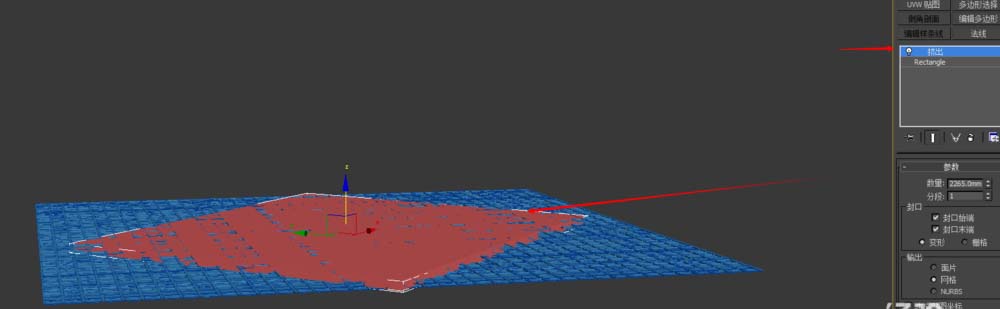

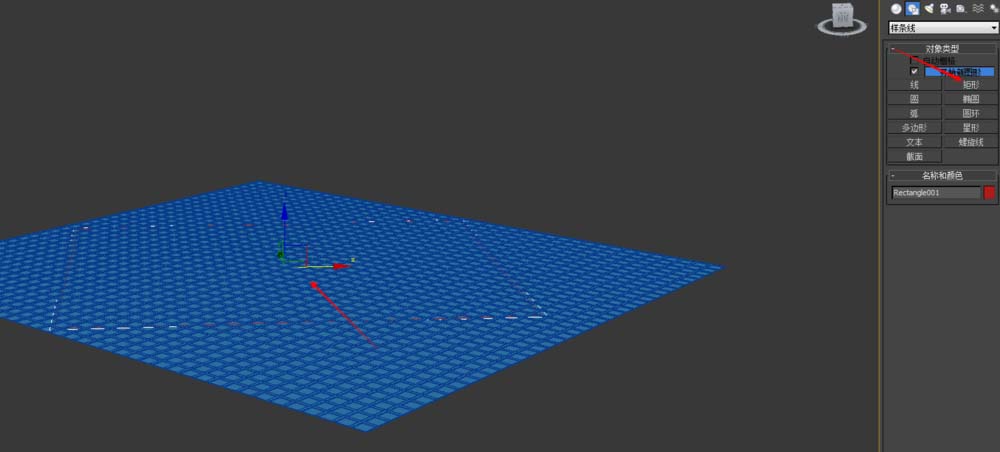

10、再畫一個矩形，擠出，Alt+A對齊。如圖

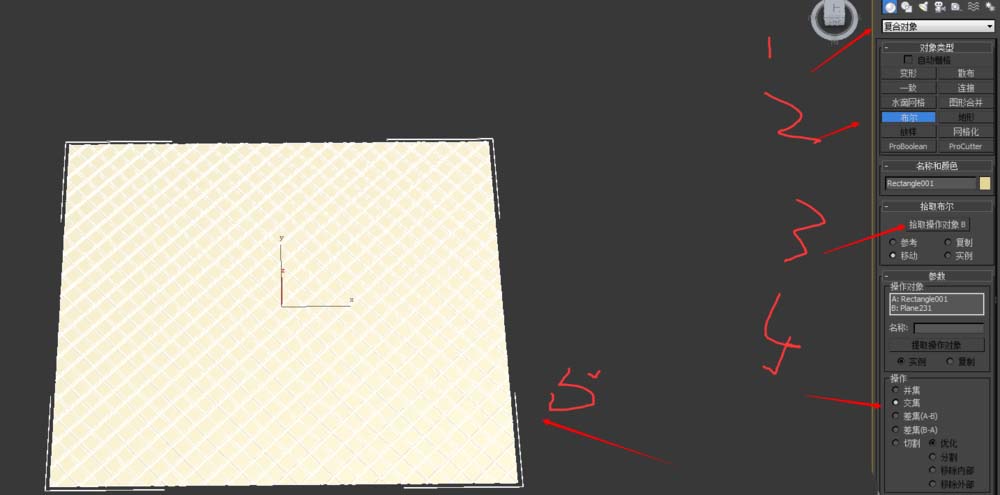

11、布爾、選擇交集，再改了顏色就好成功做成了。
