很多大學生或者專業人士經常使用CAD進行平面圖形的繪制，在圖形繪制的時候一般需要設置不同的線型、不同的顏色等，并且便于后期更改需要將同一情況的線設置為一個圖層，那么CAD中如何設置圖層呢？

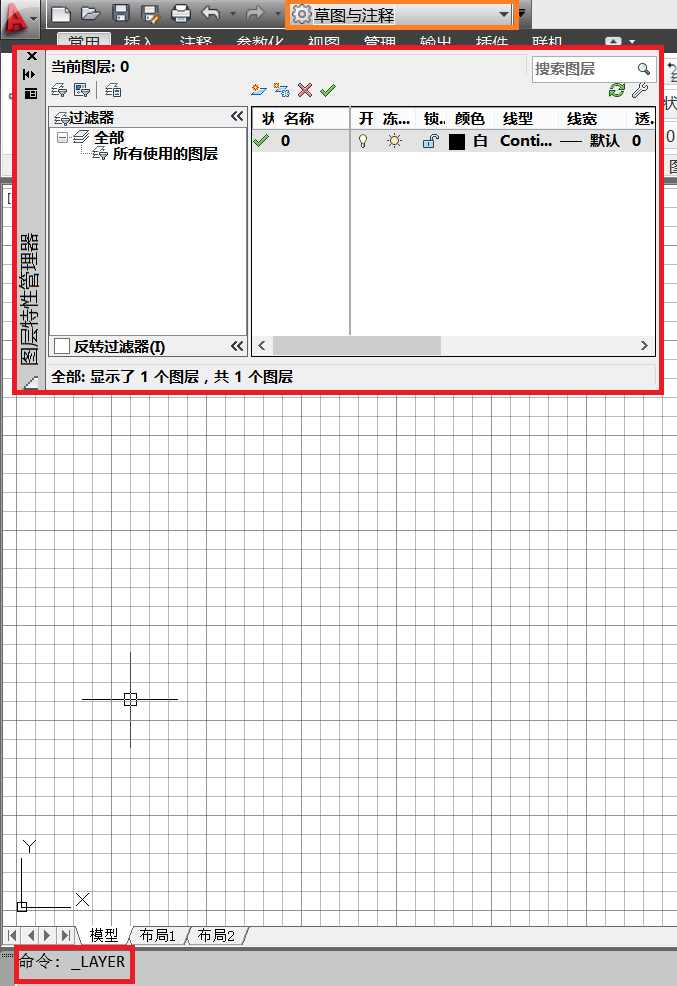

1、首先，打開CAD軟件。CAD中有不同的操作界面，界面不同，操作方法不太相同。首先介紹“草圖與注釋”界面，打開該界面后，可以在命令行輸入“_layer”,可以彈出圖層特性管理器。

2、在“草圖與注釋”界面也可以通過菜單欄進行操作，在“圖層”選項框中，點擊“圖層特性”按鈕，即可彈出圖層特性管理器。

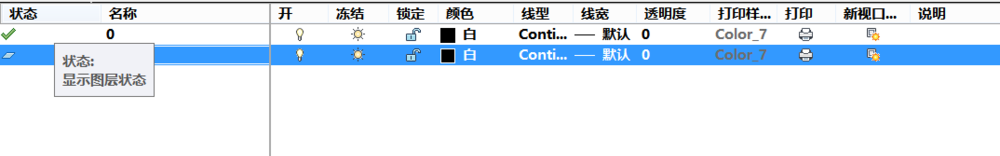

3、在圖層特性管理器中，點擊新建圖層按鈕或者ALT+N快捷鍵，即可新建圖層。在新建圖層中，即可進行命名、線型、線寬、顏色等操作。

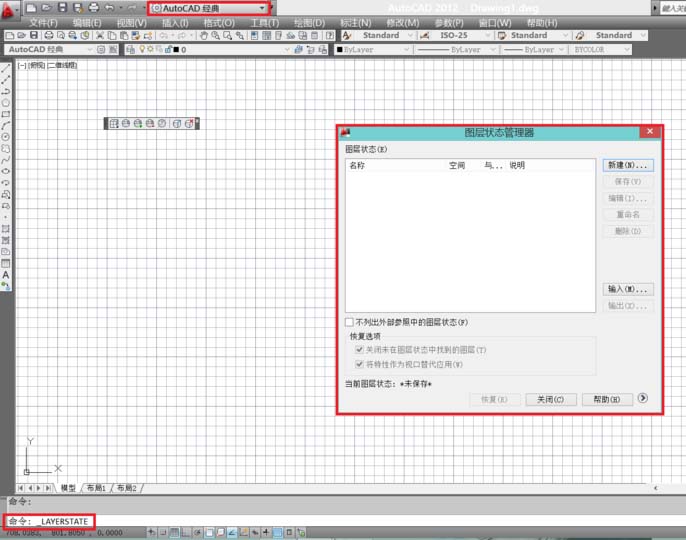

4、在“AutoCAD經典”界面中，在命令行輸入“_layerstate”命令，可以彈出圖層狀態管理器。

5、在“AutoCAD經典”界面中，菜單欄中直接點擊“圖層狀態管理器”按鈕，也可彈出該管理器。彈出管理器窗口后，即可進行相應操作。

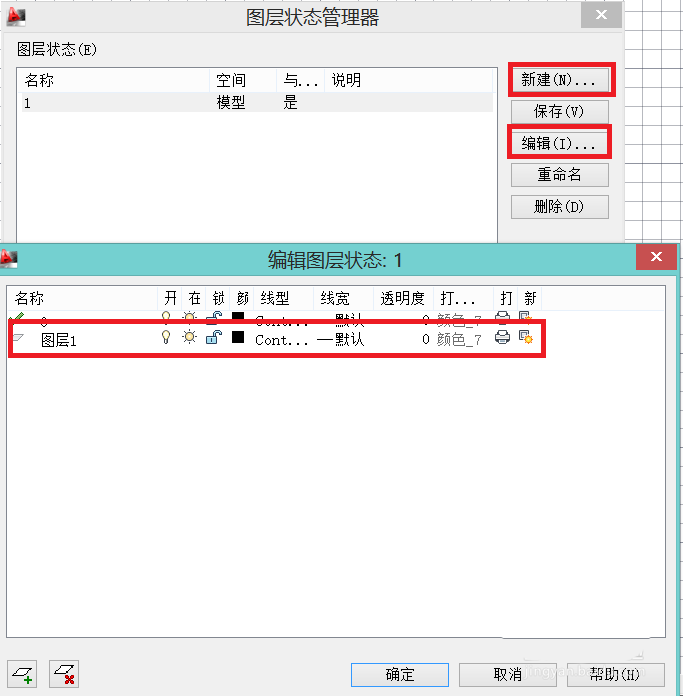

6、在彈出管理器后，可以新建一個圖層。點擊“新建”按鈕后，對該圖層進行命名，命名完成后，點擊“編輯”按鈕。即可進行相關操作。可以根據需要進行設置，每個圖層顏色最好不一樣，已進行區分。
