在設計制圖時常遇到想把CAD圖紙直接復制到文檔中，但是圖片看不清楚，怎么辦？我給大家分享一下把CAD圖紙轉換成高清圖片方法。

1、首先要在電腦上安裝CAD2010版和adobe Acrobat professional 。打開CAD圖紙，先將CAD圖紙轉換成PDF文件。點擊菜單文件。

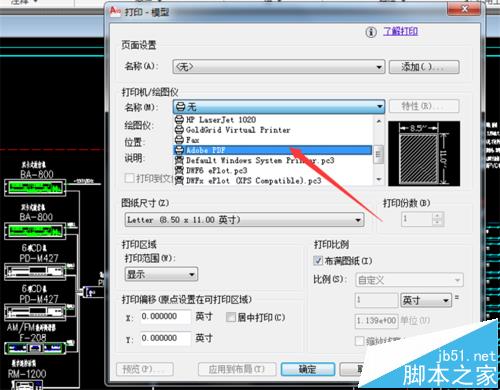

2、單擊打印選項，在打印機名稱中選擇adobe PDF，或者選擇DWG TO PDF.PC3，兩種方法相同。打印區域選擇-窗口，選擇要轉換的CAD圖紙區域，點擊確定。

3、如果圖紙較小時，要記得勾選居中打印，點擊保存文檔，保存在桌面。

4、當PDF轉換完成時，自動將PDF文檔打開，如圖效果。再將PDF文檔轉換成高清圖片PNG格式。點擊菜單文件，

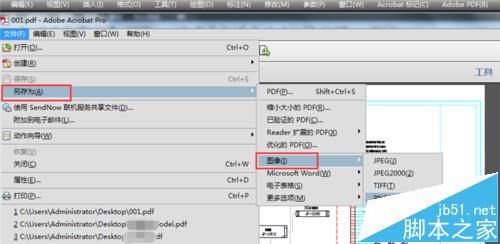

5、單擊另存為-圖像-PNG，在這也可以選擇轉換為JPEG格式，都是要求分辨率調高，如圖

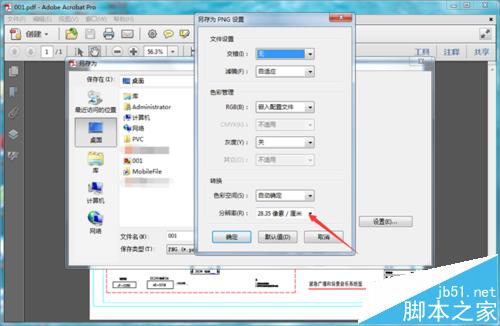

6、保存時，記得一定要選擇旁邊的設置，這是轉換高清圖片的關鍵一步，轉換分辨率必須要選擇，如圖

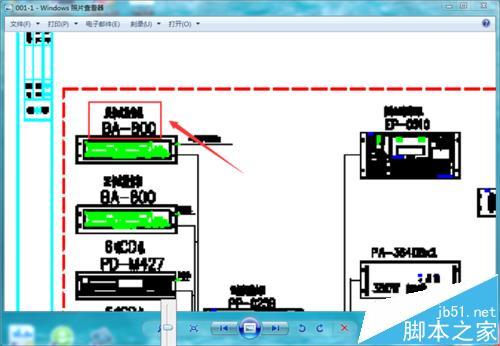

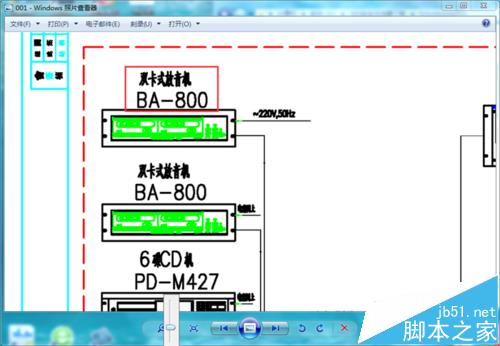

7、分辨率選擇哪個才合適？對比以下兩個圖片，放大同樣倍數觀察標注是否清晰。第一幅圖片分辨率28.35像素/厘米，第二幅圖片分辨率118.11像素/厘米。理論上還是像素高，圖片越清晰，但是圖紙較大時，分辨率太高，所占存儲變大了。
