Cad三維圖紙?jiān)趺崔D(zhuǎn)換為二維圖紙?

2020-07-20 13:49:00
字體:
供稿:網友

Cad雖主要使用在平面設計領域,但是它也配置了三維繪圖功能。對于某些需要簡單三維繪圖的場合,可以方便的使用。但是有些時候,繪制了三維圖之后,為了標注或者打印的方便明了,需要使用二維圖。下面介紹在Cad中如何將三維圖轉換為二維圖。

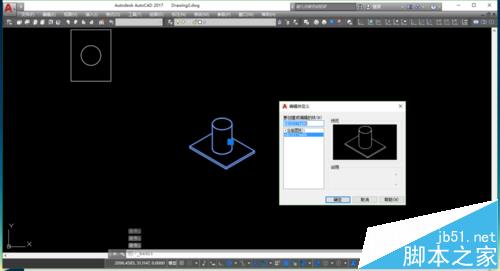

1、首先,打開dwg文件,圖紙中有如下所示的三維圖。現在討論得是如何將圖中選中的圖形轉換為二維平面圖。

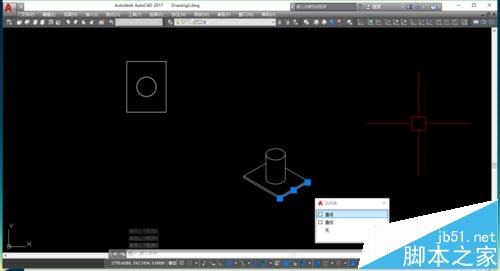

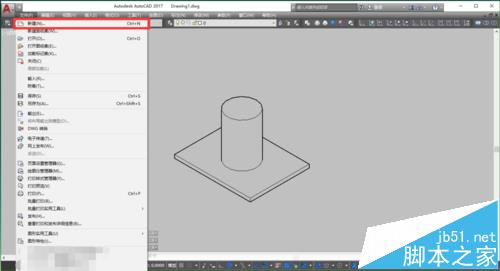

2、選擇“文件”-“新建”命令。新建一個dwg圖紙文件。并將要轉換的圖形復制到新文件中。因?yàn)槎S平面圖只有一個平面,所以我們首先要調節視圖,使三維圖呈現成我們希望要的平面圖,一般來說,應是等軸測視圖中的一個。

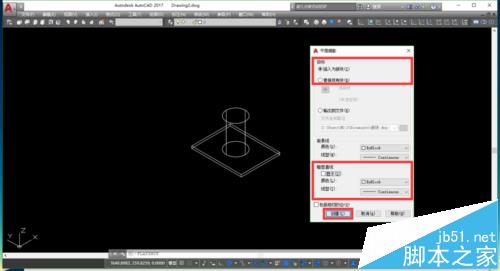

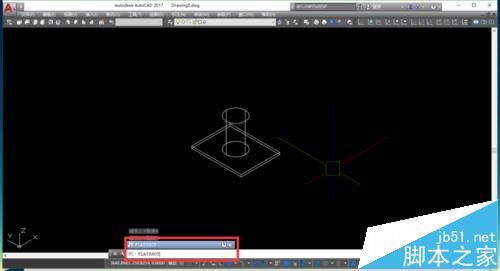

3、這個時候,命令行輸入“FLATSHOT”-“空格”。會彈出“平面攝影”對話框,選中“插入為新塊”。而“暗顯直線”是指:三維圖的隱藏線,如果需要顯示隱藏線的,可以勾選。不需要的話就取消勾選。點擊“創建”。

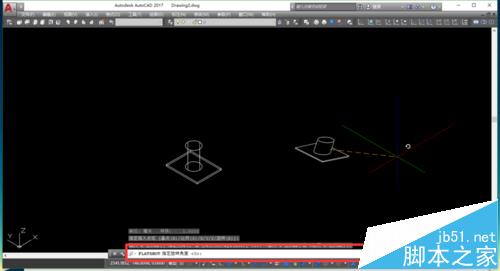

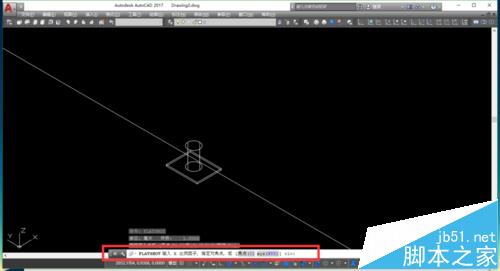

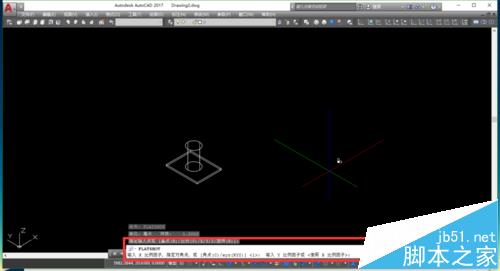

4、命令行會提示:“指定插入點”,這個時候選擇一點;命令行又會提示:“指定X比例因子”,意思是讓你指定比例,默認是1。一般直接“空格”,選默認。同樣還有Y比例因子,也默認。還會“指定旋轉角度”,默認為0,不旋轉。

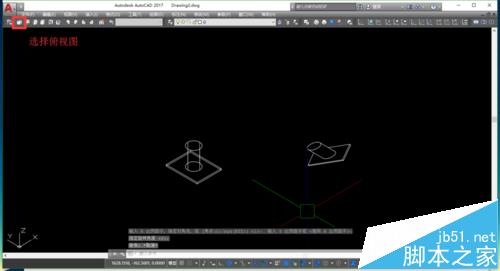

5、設置完成之后,選擇“視圖”選項卡中的“俯視”視圖。就可以了。

6、當視圖調整過來之后,我們雙擊轉換完成的圖形,會發現是一個塊。用快捷鍵“X”打散它,即為平面圖。

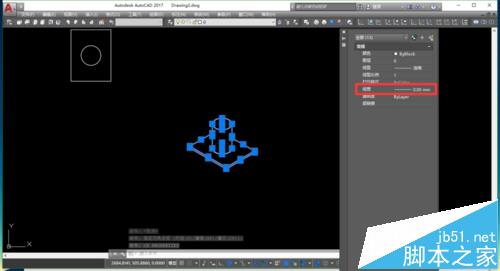

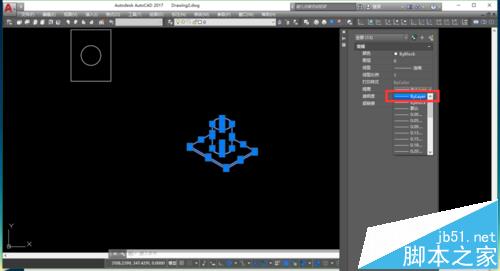

7、還有一個需要注意的問題是,采用這種方式轉換過來的平面圖,其線寬為0mm,直接用來打印會看不太清楚。這個時候建議設置線寬隨圖層“ByLayer”。

8、好了,這樣我們就在Cad中將一個三維實體轉換為二維的平面圖了。可以方便的進行標注和打印。

注意事項:

這個方法的原理可以理解為通過“拍照”的方式,將整張圖紙從一個觀察方向拍成了一張二維照片,這也是為什么我們要首先新建一張圖紙的原因。不然會在原先圖紙中所有的圖形都“照”下來。不利于編輯。

轉換后,應注意修改線寬
