網上有不少人提類似的問題，在一張圖中CTRL+C復制，到另外一張圖中CTRL+V，結果發現粘貼的圖形變了，跟復制的圖形不同。有時候直接能看出來，如果復制的東西比較多，可能事后才發現有些圖形變了。如果不了解問題的原因，一定會覺得很奇怪。下面就跟大家講一下為什么會這樣，怎樣避免出現類似的問題。

CAD中保存了很多樣式，比如文字樣式、標注樣式、多線樣式等，圖中還會有一些命名的圖塊，這些樣式和圖塊定義都有名字，一個名字只能對應一個設置，當兩張圖中有同名的樣式或圖塊但設置不同時，就會出現這樣的問題。為了弄清楚這個問題，我們用圖塊為例來介紹一下這個問題。

重現圖塊復制粘貼變化的狀態

1、新建一張圖紙，畫一個圓，輸入B，回車，將圓定義成圖塊，塊名設置為1，插入點設置在圓的圓心，如下圖所示。

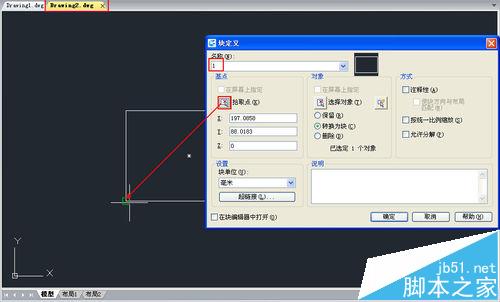

2、單擊新建按鈕，新建一張空?qǐng)D，繪制一個矩形，輸入B，回車，將矩形定義成圖塊，塊名也設置為1，插入點設置在矩形的某個角點，如下圖所示。

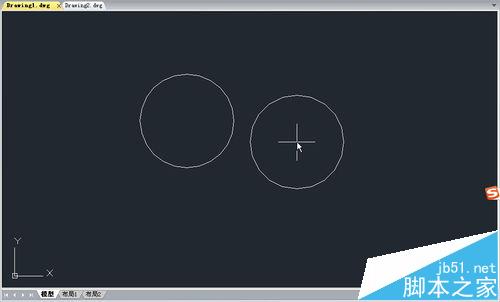

3、選擇矩形圖塊，按CTRL+C，切換到前一張圖紙（浩辰CAD或AUTOCAD 2014以上版本可以直接單擊文件標簽欄的文件名，低版本可以按CTRL+TAB或從窗口菜單中選擇），按CTRL+V, 我們可以看到明明復制的是矩形，但粘貼過來的卻是圓，如下圖所示。

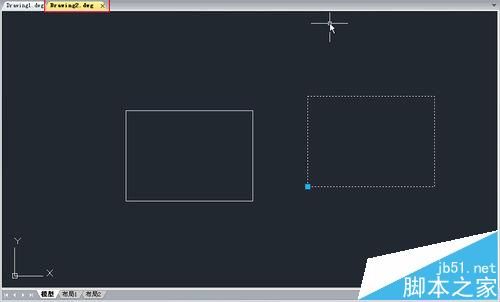

4、我們可以反過來在這張圖中選中圓形的圖塊，復制粘貼到另一張圖，會發現粘貼的是矩形，如下圖所示。

5、通過上面的操作我們應該清楚了圖塊粘貼時發生變化的原因了，就是兩張圖中圖塊的名字相同，我們復制過來的時候，粘貼時圖塊自動變成了當前圖中同名的圖塊。

二、圖塊重名的解決辦法

解決辦法很簡單，就是讓他們名字不同。

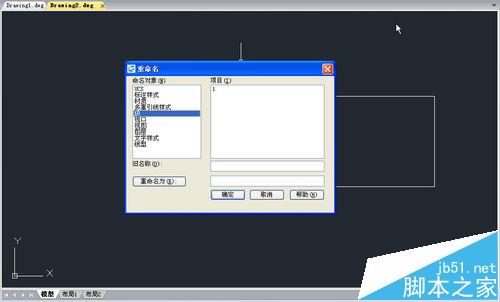

1、切換到任意一張圖紙，輸入REN，回車（或者在格式菜單中找到重命名命令），打開重命名對話框，如下圖所示。

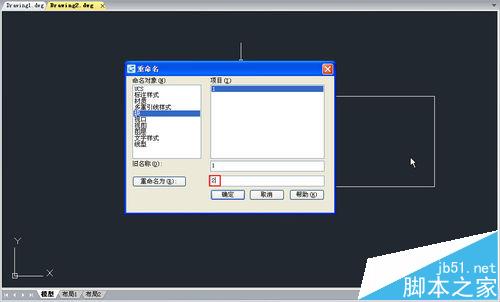

2、在左側的列表中選擇“塊”，在右側的列表中選擇“1”，在“重命名”框內輸入2，如下圖所示，單擊確定按鈕，將圖塊名從1改成2 。

3、再選中圖塊，CTRL+C，切換到另一張圖，CTRL+V，這次我們可以看到粘貼的圖塊是正確的了，如下圖所示。

小結：

CAD中圖塊和樣式名對應的設置只能是唯一的，因此我們?cè)诮o圖塊和各種樣式命名時需要注意，不要圖省事，直接設置1、2等簡單的名字，而要根據特征起一個容易分辨的名字，不同的圖塊用不同的名字，保證不同圖紙中同名圖塊的圖形是相同的，這樣才不會出現這樣的問題。

注意事項：

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
