CAD 2004是一款工程繪圖軟件，該軟件在繪圖方面是非常優秀的，在繪圖時我們經常需要使用不同的線型，來繪制我們的圖紙，所以我們就要學會如何設置線型，下面我們就一起來看看是如何設置的。

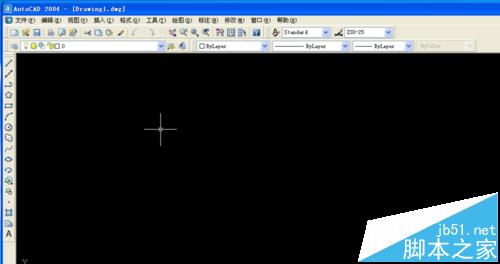

1、打開CAD 2004這款工程圖紙繪制軟件，進入CAD 2004的操作界面，如圖所示：

2、在這個界面上面找到線型選擇框，如圖所示：

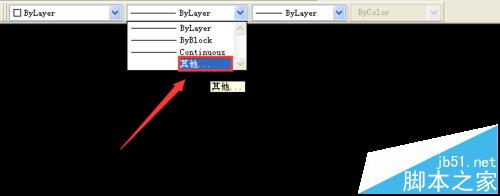

3、點擊線型選擇框內的下拉箭頭，在下拉菜單里找到其他選項，如圖所示：

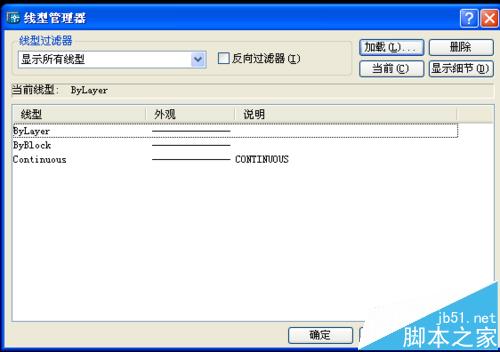

4、點擊其他選項后，彈出線型管理器對話框，如圖所示：

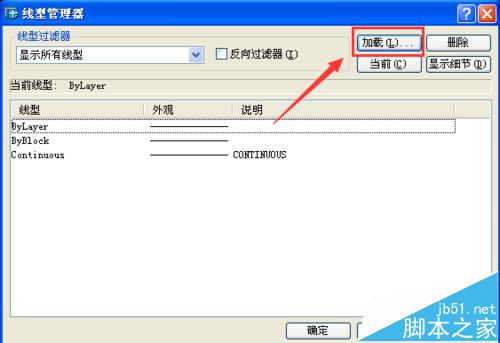

5、在線型管理器對話框里找到加載選項，如圖所示：

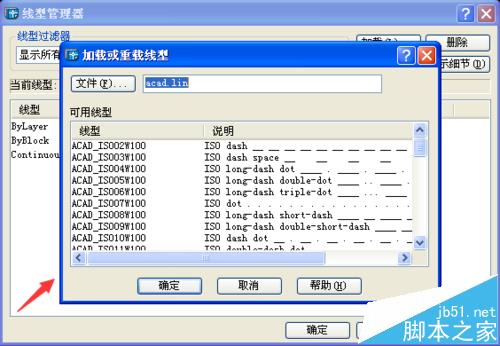

6、點擊加載后，彈出加載或重載線型對話框，如圖所示：

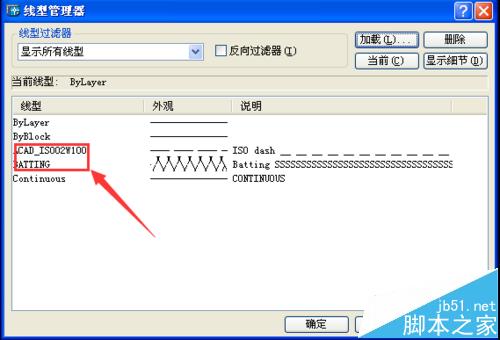

7、在加載或重載線型對話框內找到我們需要的線型，點擊確定，可以看到我們的線型管理器對話框里就增加了線型，如圖所示：

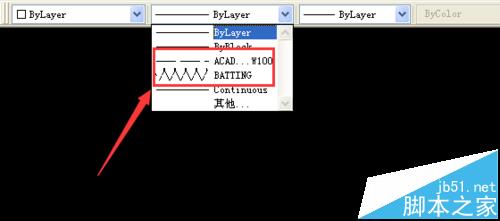

8、在線型管理器里點擊確定，我們的線型就加載完成了，然在線型選擇窗口里點擊后就可以找到我們加載的線型，如圖所示：

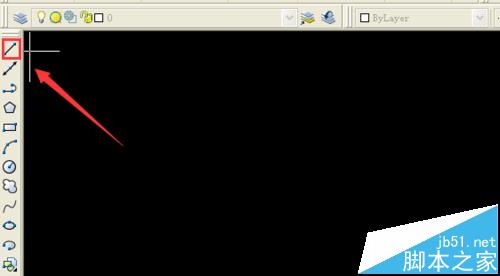

9、選擇一條我們加載的線型，在工具欄的左側找到直線工具，如圖所示：

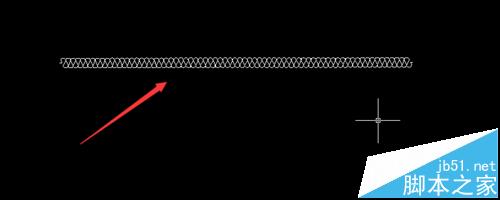

10、點擊直線工具，在繪圖區域里，繪制一條直線，可以看到，繪制出來的直線就是我們加載的直線樣式，如圖所示：
