在CAD中很多人不會使用“旋轉”命令中的“參照”。下面我為大家講一下詳細的步驟。

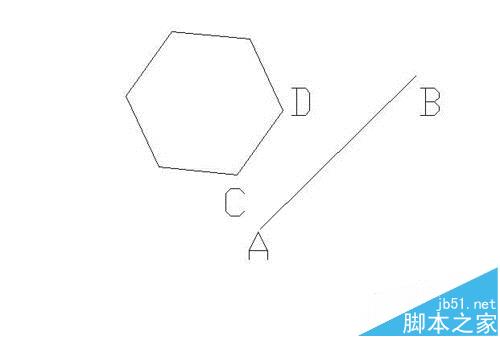

1、打開CAD軟件，，我下面以“六邊形”和“一條直線”為例，進行旋轉——參照的操作。在CAD中畫出一個六邊形，和一條直線，我們的目的是使六邊形的一條邊CD的傾斜度和線段AB的傾斜度相同。

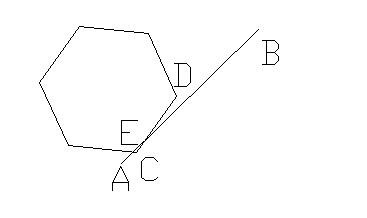

2、移動“六邊形”使CD與AB相交與E點。(這里強調一下，只有相交才可以用參照命令)

3、先輸入旋轉命令“RO”然后，“回車”，然后根據提示“選擇對象”即選擇“六邊形”、回車。根據左下方

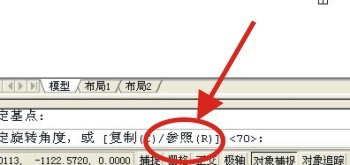

4、選擇“基點”即交點“E”,然后，根據左下角命令欄的提示，輸入“R”回車，

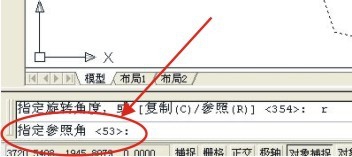

5、根據提示選定“參照角”，我們選擇CD上的任意兩點。

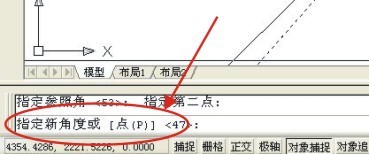

6、根據命令欄的提示“指定新角度”，我們點擊AB線段上的點，即可。

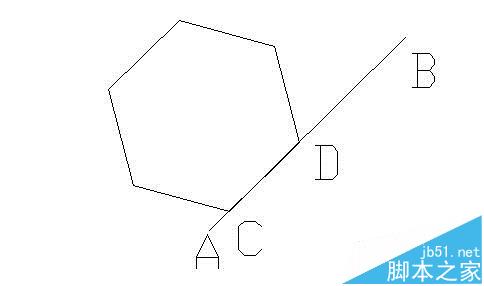

7、這時，我們就把CD邊的傾斜度，旋轉和線段AB的傾斜度一樣了。
