在用AutoCAD2010畫的圖中，我們有時候需要運用到打斷這個命令，打斷是指將對象在某點處打斷，即一分為二，或在兩點之間打斷，即刪除位于兩點之間的那部分對象。

1、打開AUToCAD2010軟件。

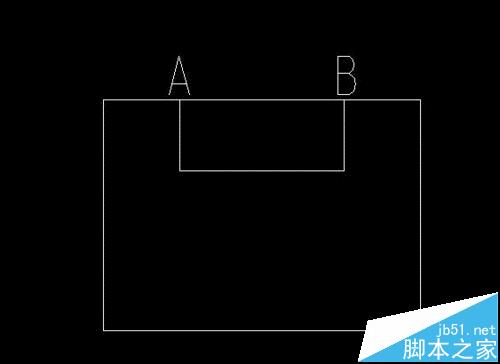

2、如圖所示，我們要打斷AB二點之間的直線。

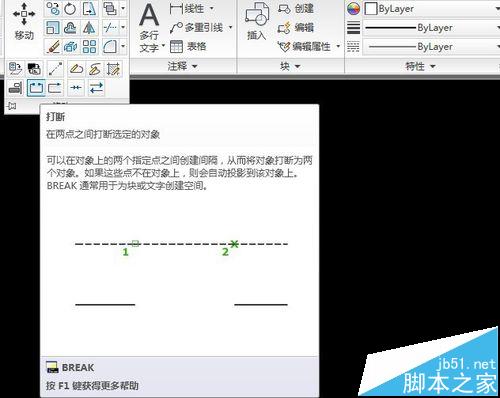

3、輸入打斷命令"br"，或者在命令欄中的“修改”中找到“打斷”。

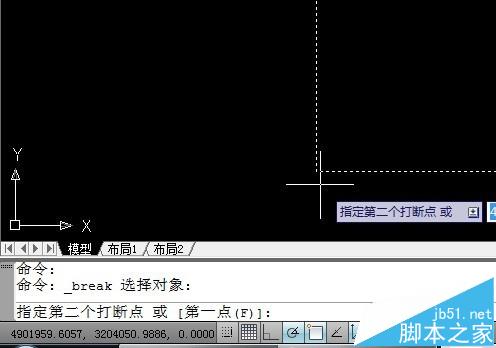

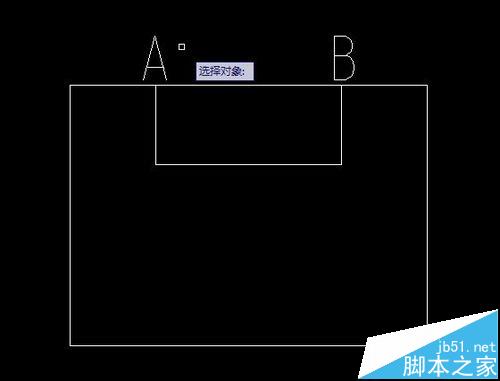

4、點“打斷”命令后，顯示"選擇對象"，選擇要打斷的對象，然后出現“指定第二個打斷點或[第一點（F）]”,寫f

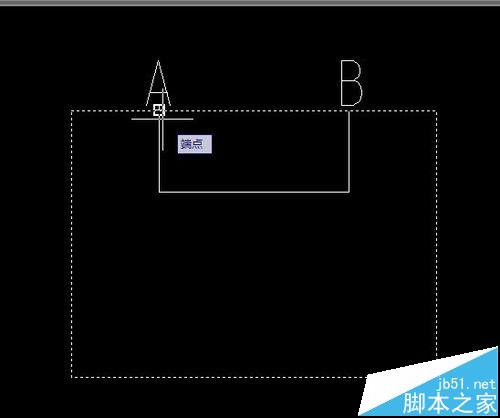

5、按空格鍵，選擇A點作為第一點。

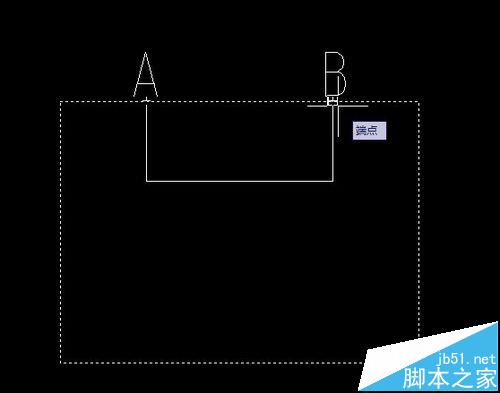

6、按空格鍵，選擇B點作為第二點。

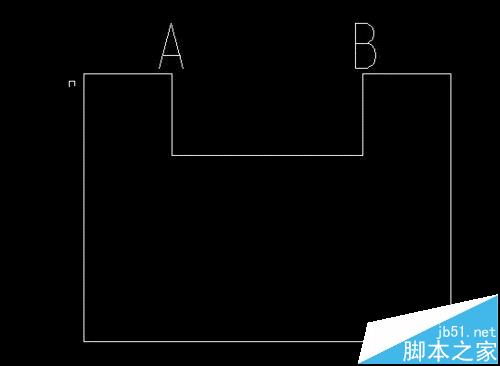

7、然后就可以把AB之間的直線打斷了，得到了如圖所示的圖形
