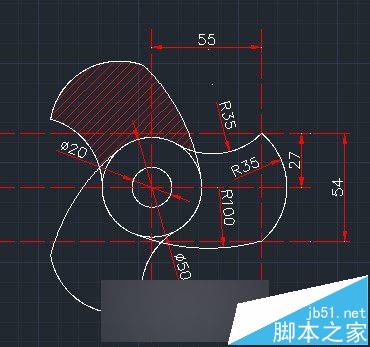

今天小編為大家?guī)?lái)了AUTOCAD繪制風扇扇葉教程，感興趣的朋友和小編一起到下文了解一下吧。

下面我們來講解一下繪制方法：

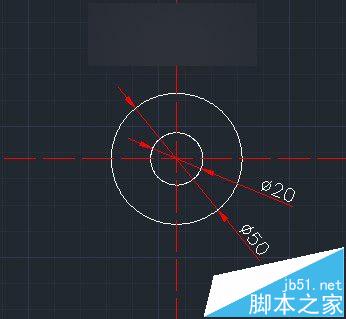

1.先繪制中間的兩個圓：

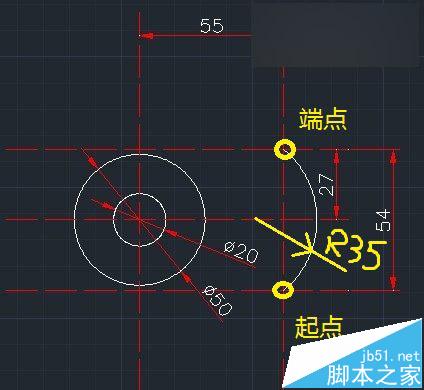

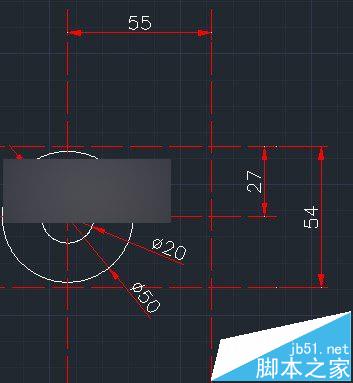

2.用偏移命令便宜55和54這連個尺寸的線段以便繪制R35。然后通過起點、端點、半徑繪制圓弧R35。

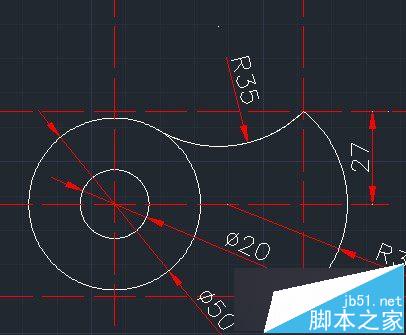

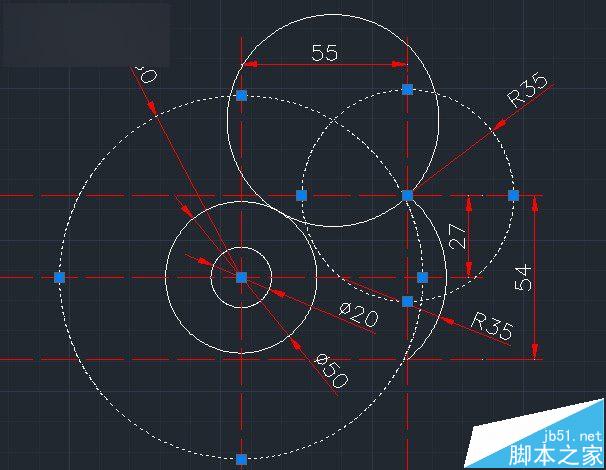

3.畫扇葉邊上的R35弧線。需要做兩個輔助圓，半徑分別為R35和R60。然后修剪即可。

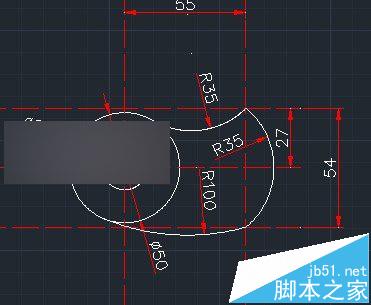

4.畫扇葉邊的另一條圓弧R100。這和第3步類似，也需要做R100和R65的輔助圓。然后修剪即可。

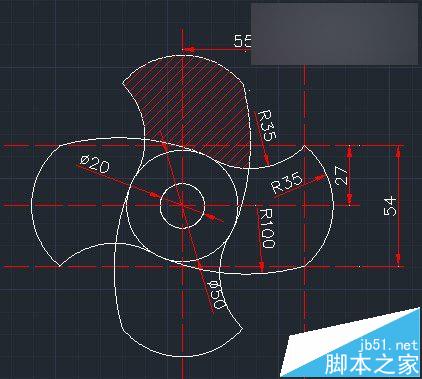

5.陣列畫出的四分之一扇葉，然后可得到整個圖形。最后填充一下即可完成。

6.同理，三頁的也是一樣的。

以上就是AutoCAD繪制風扇扇葉方法，希望可以幫助到大家！
