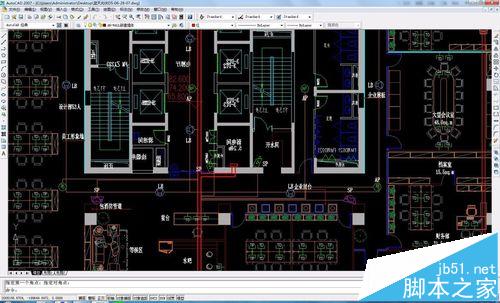

1、首先我們打開CAD，打開圖紙。

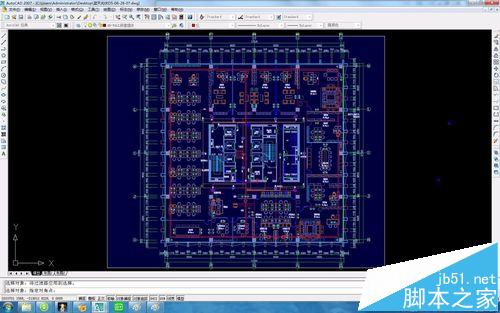

2、然后我們找到我們要算量的圖塊

3、后面呢我們進入主題拉，輸入fi命令，對象快速過濾器。

4、回車并且進入fi命令。

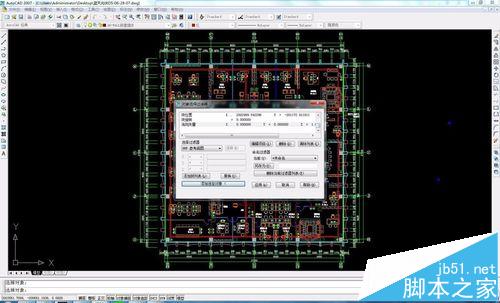

5、在打開fi塊過濾器后，添加選定對象，這個對象就是算量對象。

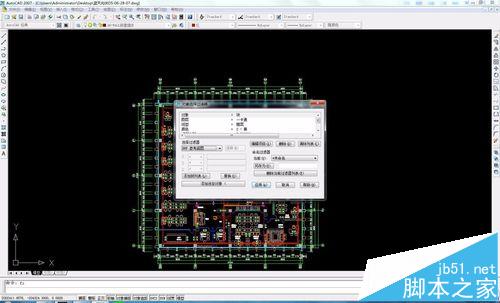

6、最重要的一步來了，把滾動欄拉至最后我們會看到塊旋轉、塊位置、法向矢量， 按Delete刪除這三個，注意，如果不刪除，我們只是選擇了這一個塊，無法讀取到其他塊。

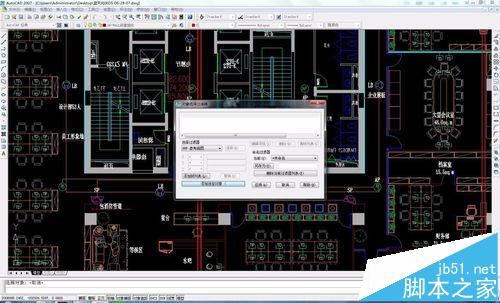

7、刪除塊旋轉、塊位置、法向矢量后，我們點擊確定，這個時候出現框選，框選你要算量的圖。

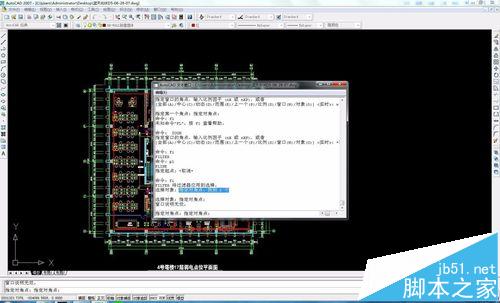

8、隨后我們可以按F2查看，圖里面到底有幾個我們選定的塊。

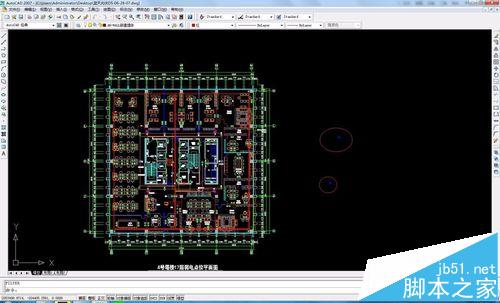

9、感覺不靠譜，嗯，我們來應診一下，輸入co命令，然后空格，拉出圖形，果然是2個。沒錯。完成。
