初次用cad制圖前有些步驟是要提前操作好的，這樣才能確保制圖的準確性與可操作性，能避免在制圖中不必要的麻煩。

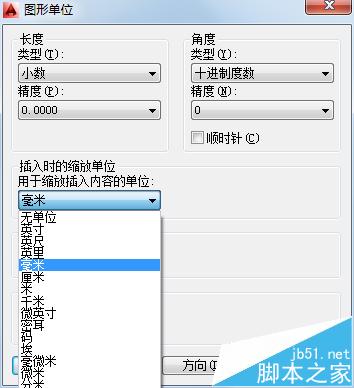

1、設定單位：cad的單位一般為毫米，初次使用時可以調一下看是不是單位設定對了，如果不是毫米制圖到后來也是很麻煩的。按UN呼出單位選項，選為毫米。點擊確定。

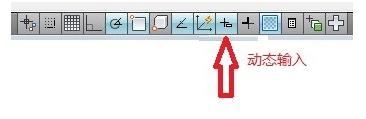

2、打開動態輸入：按F12打開動態輸入圖標，或直接點選以下圖標，使其處于打開狀態。

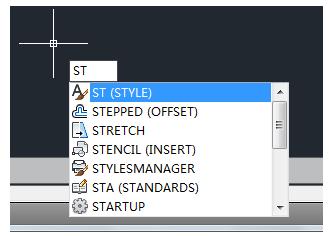

3、調整文字樣式：文字樣式的快捷鍵是ST空格。cad圖中的文字樣式都是有規定的，選擇仿宋字體，把字高設為200。并置為當前。

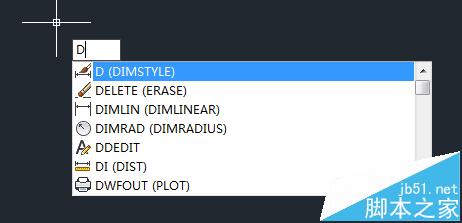

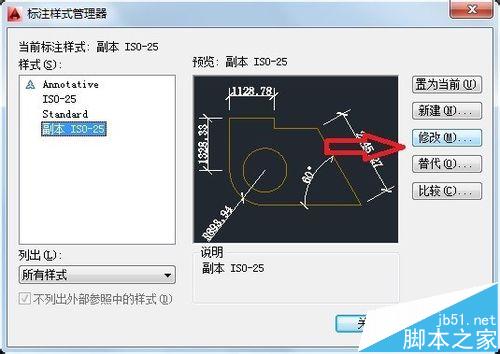

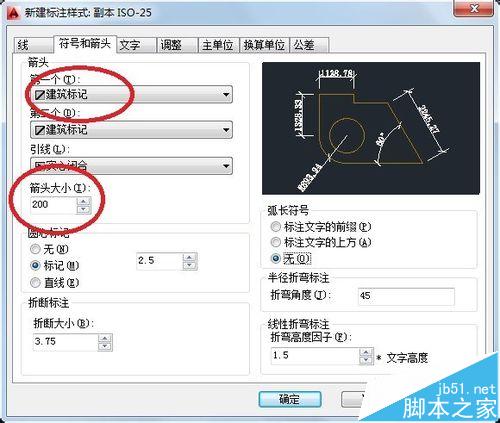

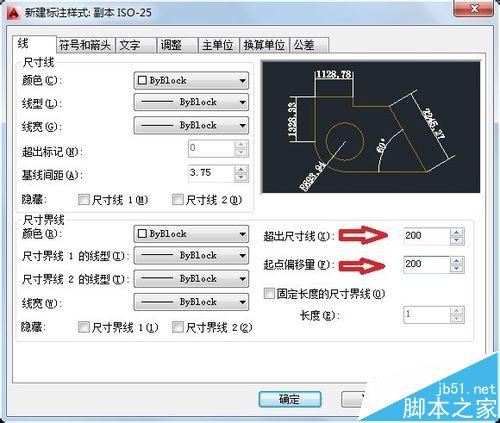

4、標注樣式：快捷鍵D空格呼出標注樣式管理器，點擊修改，調整線，符號和箭頭，這里也可以調整文字樣式。線中超出尺寸線，起點偏移量都設為200，設為建筑標記，箭頭為200。置為當前。

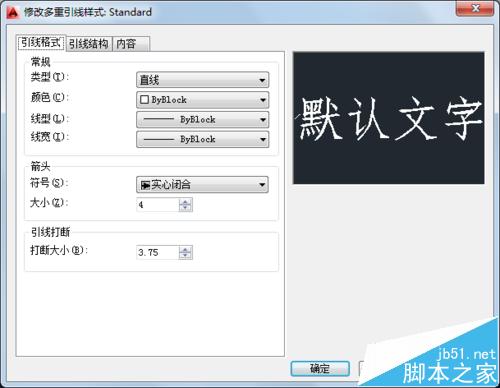

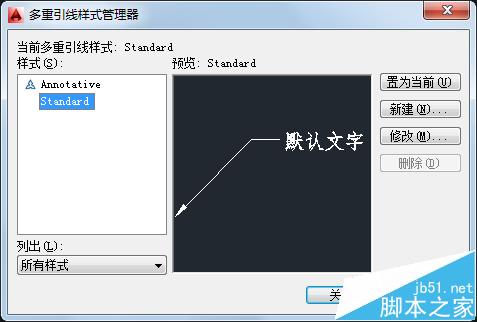

5、修改引線樣式：快捷鍵MLS打開修改引線樣式。

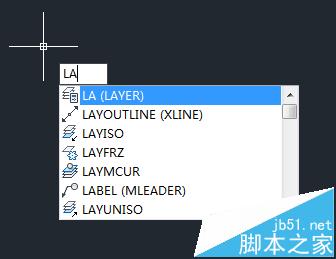

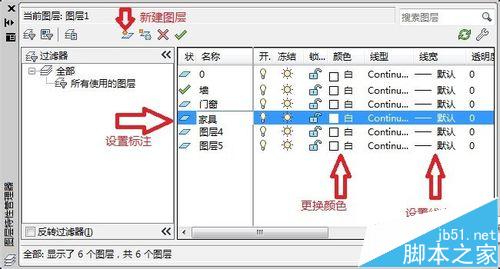

6、圖層設置：cad作圖必須要有圖層設置，這一步很重要，每次開始做之前都要先設置好。LA空格，編輯新圖層，可以根據自己的需要創建圖層以及圖層的標注和顏色。需要用哪一層勾選就行了。

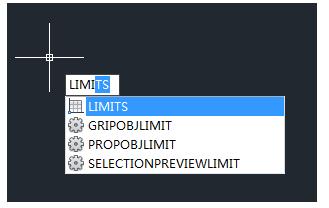

7、設定圖形界限：圖形界限取決于畫圖的大小，界限一定要比畫圖所需空間大，要不然畫圖就放不下了。快捷鍵LIMI空格，設定比圖大的界限。

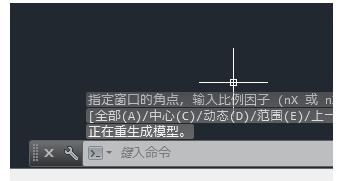

8、最后都設置好了以后按快捷鍵Z空格A空格，重新生成模型就行了。

9、做好了以上的準備就可以開始制圖了，有了以上步驟相信會給制圖過程中帶來一定的方便。

注意事項：

1、快捷鍵是不分大小寫的。

2、設定的圖形界限要適當才會出現好的視感哦。
