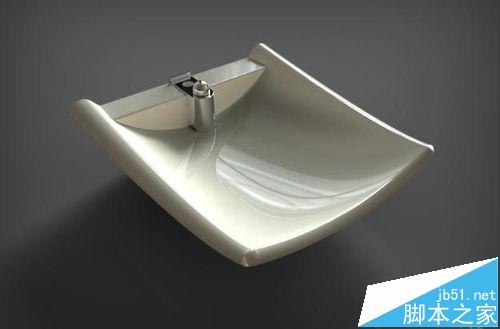

CAD軟件是一個繪圖軟件，他可要比我們用手繪圖效率高多了，而且精準度也比手繪的要高一些，所以，現在被廣泛應用在工業和建筑業，這也讓繪圖者方便多了，小編正是要給哪些正在學習CAD的朋友們提供幫助，教教大家怎樣用CAD繪制洗臉池？

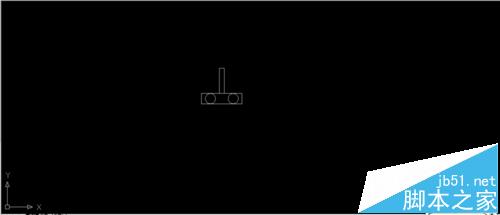

1、點擊“繪制”工具欄中的“直線”按鈕，開啟“正交”，然后開始繪制水龍頭的圖形，水龍頭怎么繪制呢？簡單一點說，就是上面一個豎著的細長方形，它的下面是一個橫著放的長方形，這是第一步。

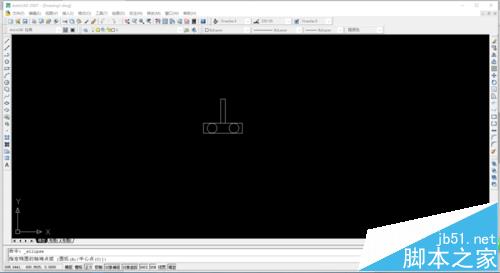

2、單擊“繪制”工具欄中的“圓”按鈕，然后，繪制兩個水龍頭旋鈕，簡單一點說，就是在橫著放的長方形里，在長方形的兩邊，分別繪制兩個圓。

3、單擊“繪制”工具欄中的“橢圓”按鈕，使用“橢圓”是為了繪制洗臉池的外沿，命令提示如下：

—ellipse

指定橢圓的軸端點或（圓弧A/中心點C）：（用鼠標指定橢圓軸端點）

指定軸的另一個端點：（用鼠標指定另一個端點）

指定另一條半軸長度或（旋轉R）：（用鼠標在屏幕上拉出另一半軸長度）

4、單擊“繪圖”工具欄中的“橢圓弧”按鈕，然后繪制洗臉池部分內沿，命令行提示如下：

命令：—ellipse（選擇工具欄或者是繪圖菜單欄中的橢圓弧命令）

指定橢圓的軸端點或者（圓弧A/中心點C）

指定橢圓弧的軸端點或者（中心點C）

指定橢圓弧的中心點：（單擊狀態欄“對象捕捉”按鈕，捕捉剛才繪制的橢圓中心點，關于“捕捉”，后面進行介紹）

指定軸的端點：（適當指定一點）

指定另一條半軸長度或者（旋轉R）

指定繞長軸旋轉的角度：（用鼠標欄指定橢圓的軸端點）

指定起始角度或者（參數P）：（用鼠標拉出起始角度）

指定終止角度或者（參數P/包含角度I）：（用鼠標拉出終止角度）

5、單擊“繪制”工具欄中的“橢圓”按鈕，繪制洗臉池其他部分內沿，最終，繪制出洗臉池，然后，進行修剪，繪制完畢。
