今天我們就來看看cad中制作國際標題欄的教程，我們需要先創建表格命令創建表格，還可以從Microsoft Excel中直接復制表格，并將其作為AutoCAD表格對象粘貼到圖形中，下面我們就來看看詳細的教程。

1、在【功能區】選項板中選擇【注釋】選項卡，在【表格】面板中單擊右下角的箭頭按鈕，打開【表格樣式】對話框。單擊【新建】按鈕，在打開的【創建新的表格樣式】對話框中創建新表格樣式。

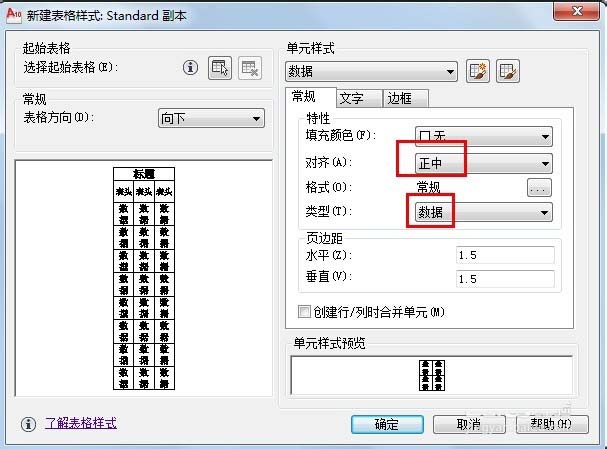

2、單擊【繼續】按鈕，打開【新建表格樣式：Table】對話框，在【單元格樣式】選項區域的下拉列表框中選擇【數據】選項，將【對齊】方式設置為【正中】；將【線寬】設置為0.3mm；設置文字樣式為大字體gbcsig.shx,高度為5mm。

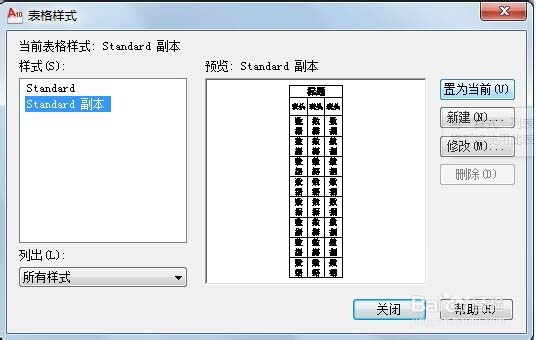

3、單擊【確定】按鈕，返回【表格樣式】對話框，在【樣式】列表框中選擇創建的新樣式，單擊【置為當前】按鈕。

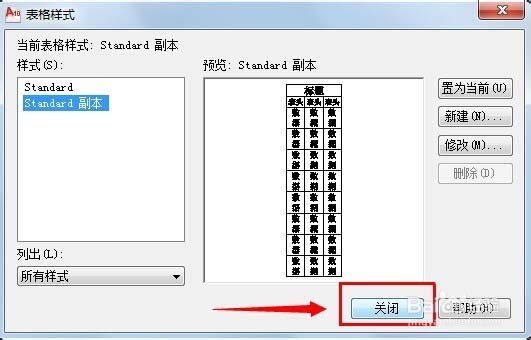

4、設置完畢后，單擊【關閉】按鈕，關閉【表格樣式】對話框。

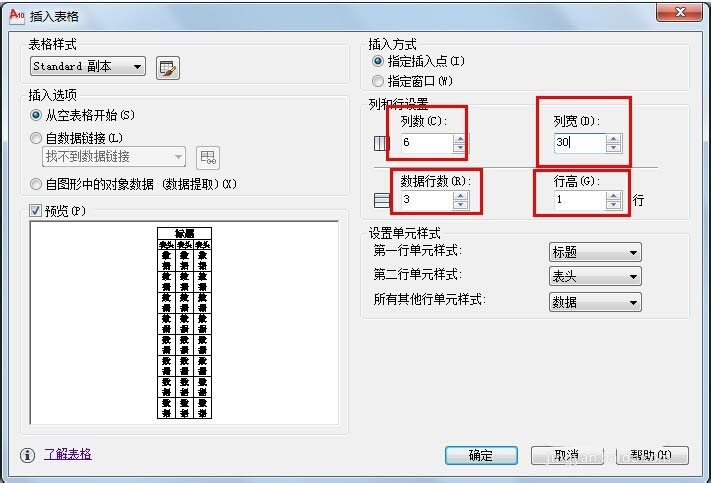

5、在【功能區】選項板中選擇【注釋】選項卡，在【表格】面板中單擊【表格】按鈕，打開【插入表格】對話框，在【插入方式】選項區域中選擇【指定插入點】單選按鈕；在【列和行設置】選項區域中分別設置【列數】和【數據行數】文本框中的數值為6和3；在【設置單元樣式】選項區域中設置所有的單元樣式都為【數據】

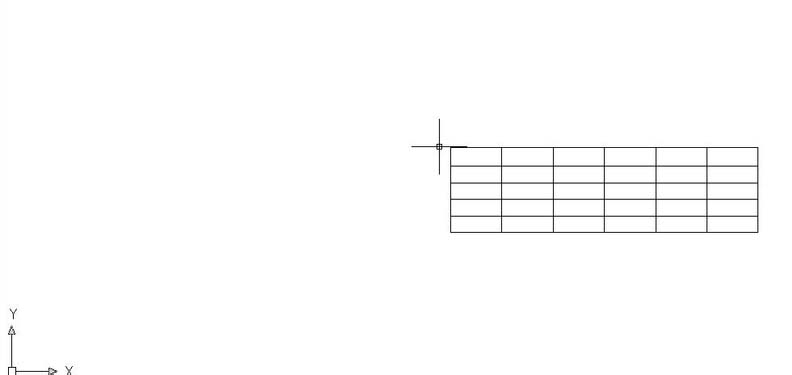

6、單擊【確定】按鈕，在繪圖文檔中插入一個5行6列的表格

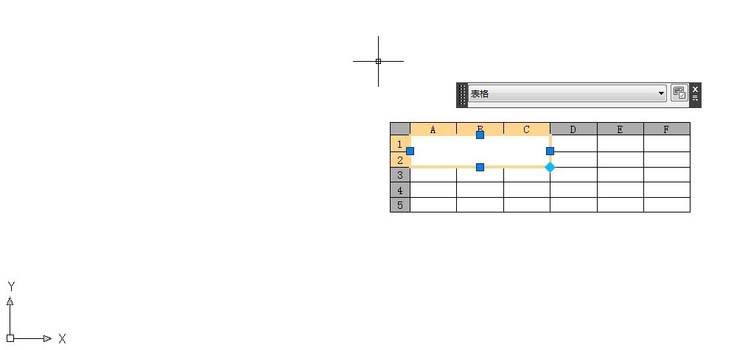

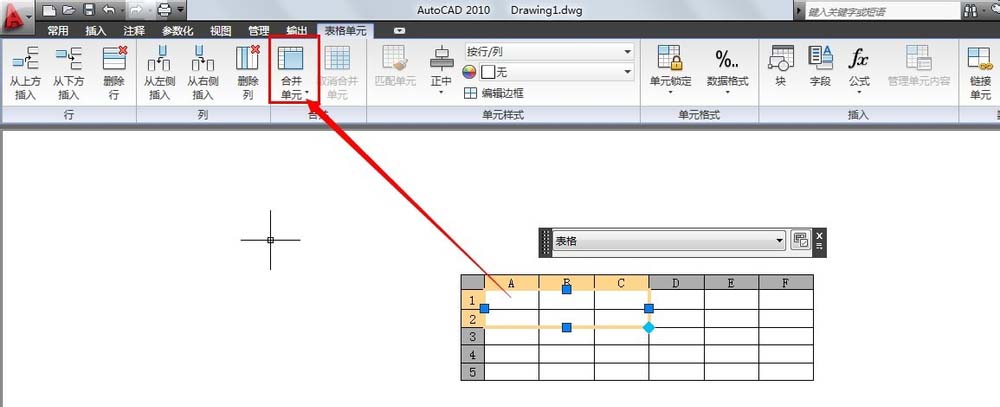

7、選中表格中的前2行和前3行列表單元，在【功能區】選項板中選擇【表格】選項卡，在【合并】面板中單擊【合并單元】按鈕，在彈出的菜單中選擇【合并全部】命令，將選中的表格合并為一個表格單元

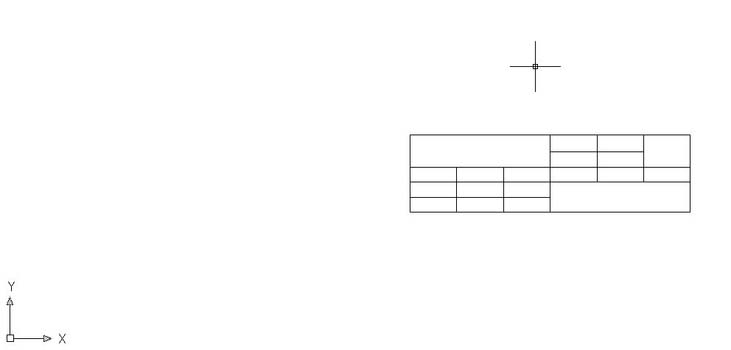

8、使用同樣方法，按照下圖所示編輯表格

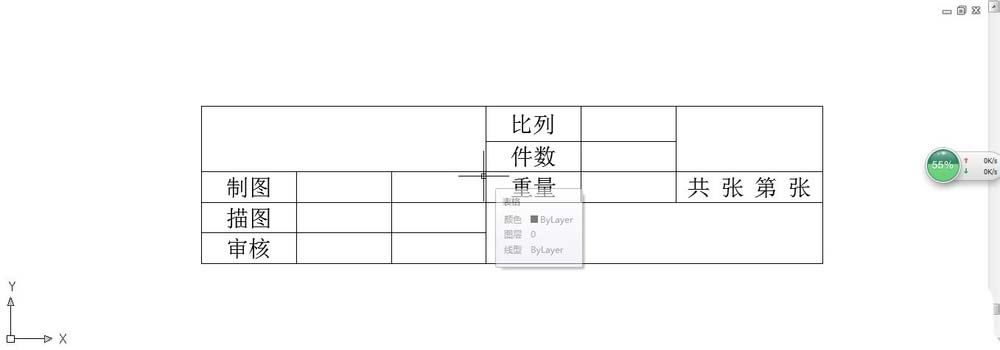

9、選中表格，在要調整大小的單元格上單擊控制點進行操作，就可以設置單元格的行高或列寬，并且依次填寫表格中各個單元格的內容，最終效果如圖

以上就是cad設計國標標題欄的教程，希望大家喜歡，請繼續關注武林網。
