在本經驗中，通過矩形命令來繪制餐桌的輪廊，再通過矩形和偏移命令來繪制椅子，再通過復制、鏡像、旋轉等命令，將椅子分別布置在餐桌的四周。

1、正常啟動autocad軟件，執行“文件|打開”菜單命令，將“室內裝飾樣板.dwt”文件打開，再執行“文件|另存為”菜單命令，將其另存為“八人餐桌.dwg”文件，從而調用其中已經有的繪制環境。

2、執行“圖層管理”命令（la），打開“圖層特性管理器”，將“家具”圖層置為當前圖層。

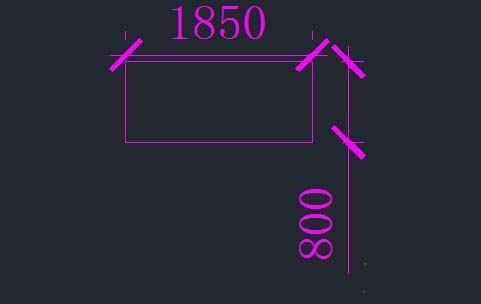

3、執行“矩形”命令（rec），根據命令行提示，在繪圖窗口任意選取一點作為“第一個角點”，在鍵盤上輸入“1850”，然后輸入逗號，再輸入800，并按空格鍵確定，這樣就繪制了一個1850X800mm的直角矩形。

4、執行矩形命令（rec）,根據命令行提示，在繪圖窗口任意選取一點作為“第一個角點”，在鍵盤上輸入510，然后輸入逗號，再輸入570，并按空格鍵確定，這樣就繪制了一個510X570mm的直角矩形。

5、執行分解命令（X），根據命令行提示，選擇小矩形為分解對象，然后按空格鍵確定將小矩形進行分解，再執行“偏移”命令（O），將矩形最下側的橫線向上偏移“70”。

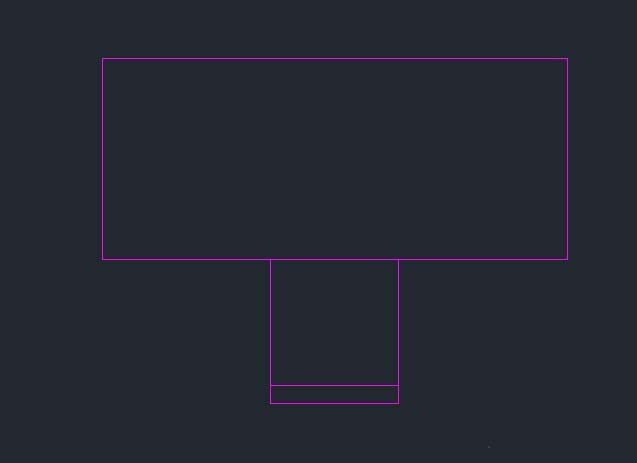

6、按F3鍵開啟“對象捕捉”模式，執行“移動”命令（M），將椅子全部選中，捕捉椅子上側線條的中心點，將椅子移動到餐桌下側橫線中心點的位置。

7、執行“移動”命令，選中餐桌矩形，按F8鍵打開正交模式，向上移動光標，輸入移動距離為150mm,并按空格鍵確定。

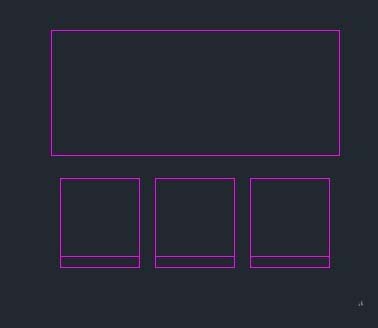

8、執行“復制”命令（co）,打開正交模式，選擇椅子為復制對象，指定椅子橫線的中點為基點，依次向左和向右移動光標，輸入復制的距離為610mm,并按空格鍵確定。

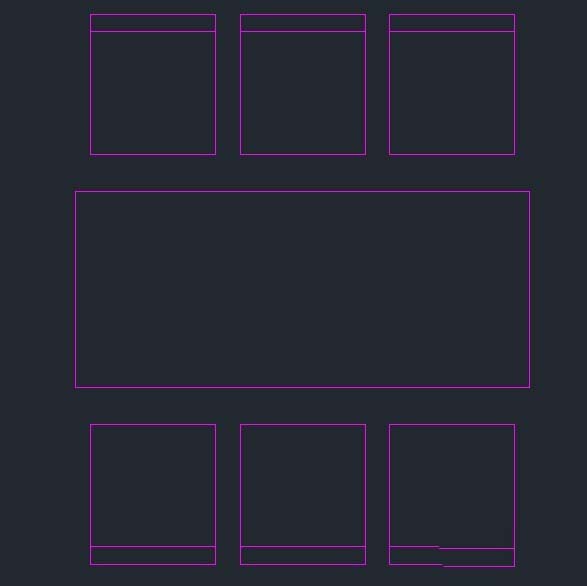

9、執行“鏡像”命令（MI），選擇餐桌的兩條豎線中點依次為“鏡像第一點”和“鏡像第二點”，對椅子進行垂直復制。

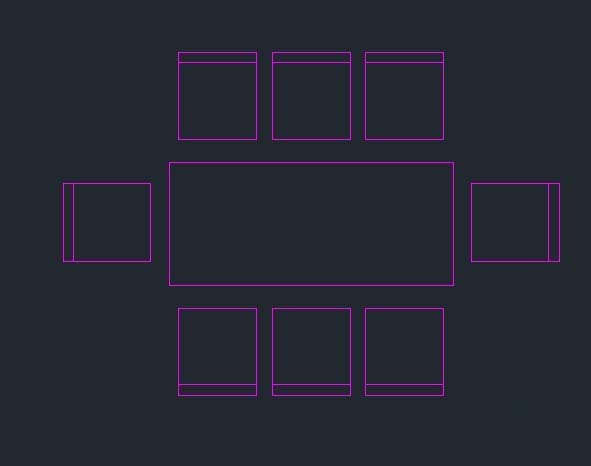

10、執行“復制”命令（co）/"旋轉"命令（ro）/移動命令（M）和鏡像命令，繪制出左右二側的二個椅子。至此，繪制完成。
