cad中想要使用堆疊特性制作上下標的效果，該怎么制作呢？下面我們就來看看詳細的教程。

1、如圖，雙擊文字“φ50”，進入文字編輯器：

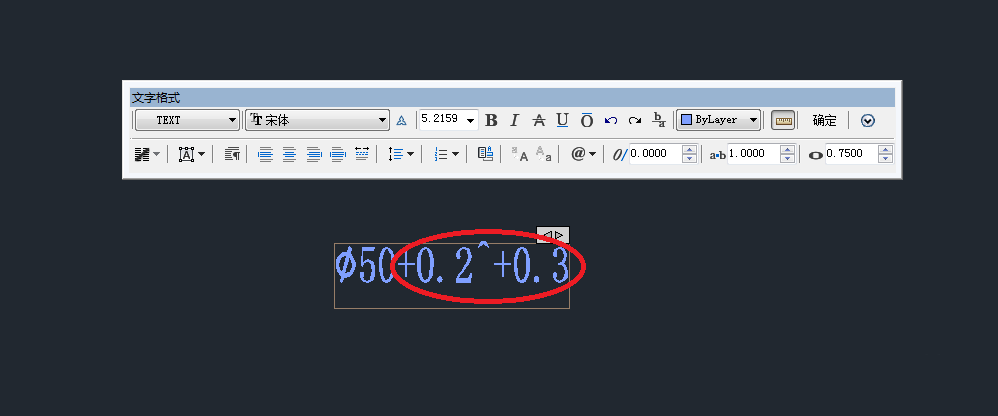

2、在“φ50”后面寫入公差值，如圖寫入：

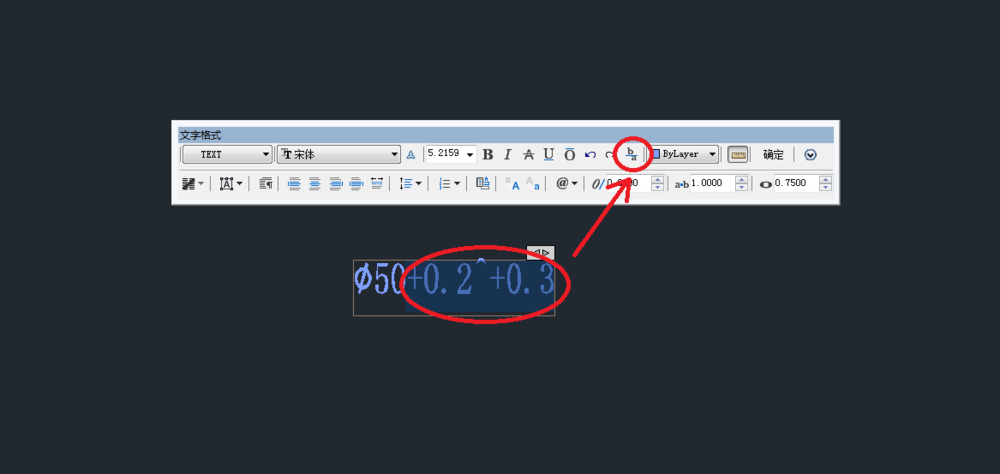

3、選中“φ50”后面寫入的公差值，選中后已會成藍色背景，然后單擊“堆疊特性”，如圖依次操作。

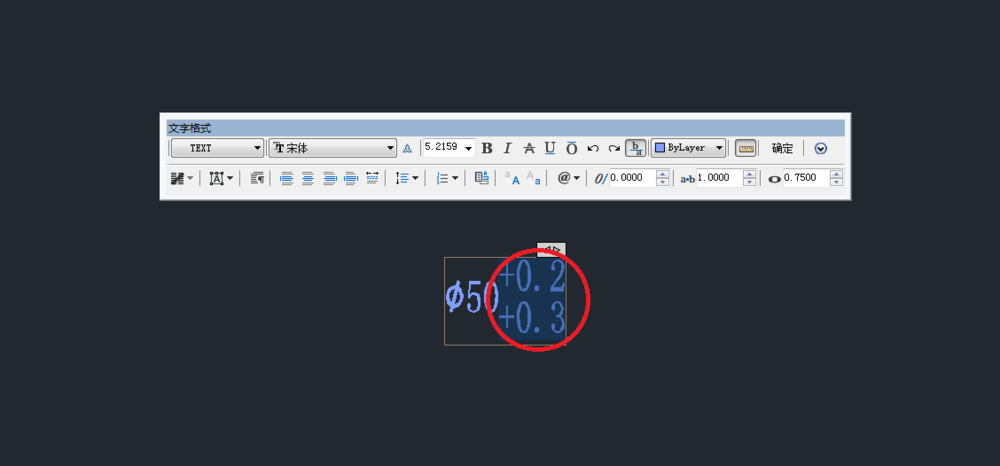

4、此時公差已經形成，但是公差比“φ50”大，看著不協調，選中公差，如圖公差背景成藍色。

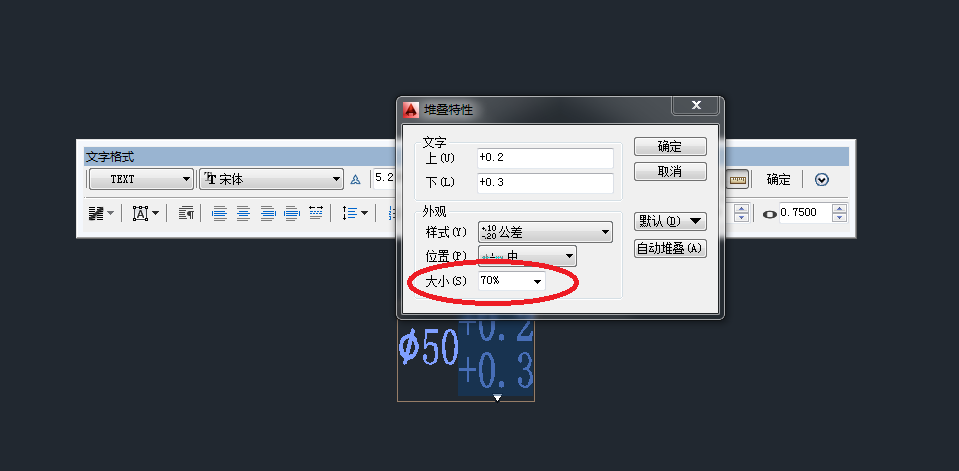

5、雙擊選中的公差，此時“堆疊特性”對話框就會彈出，如圖選擇70%，然后確定。

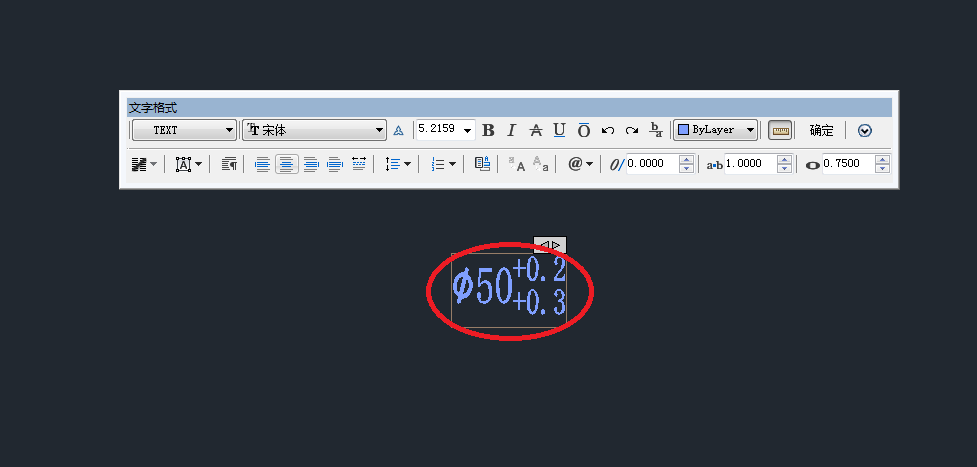

6、第5步完成后，如圖中所示，已經非常協調了，確定后就OK了。

以上就是cad堆疊特性的使用方法，希望大家喜歡，請繼續關注武林網。
