CAD制圖中標注時需要輸入深度符號，該怎么輸入呢？下面我們就來看看詳細的教程，很簡單，請看下文詳細介紹。

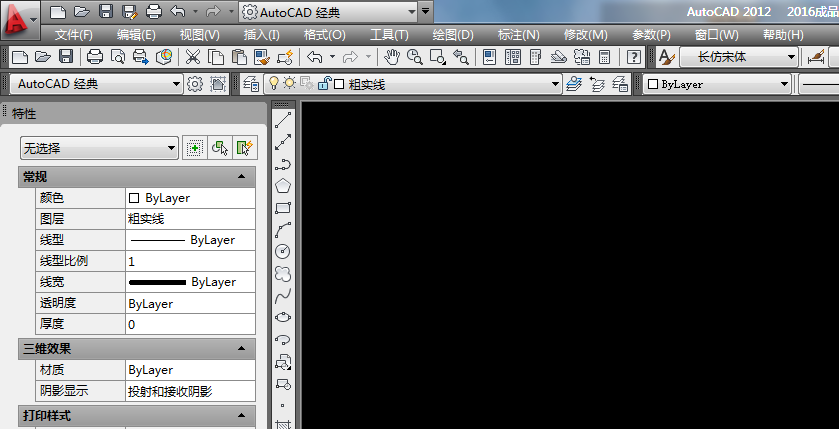

1、如下圖所示，打開AutoCAD軟件，新建一個空白文件。

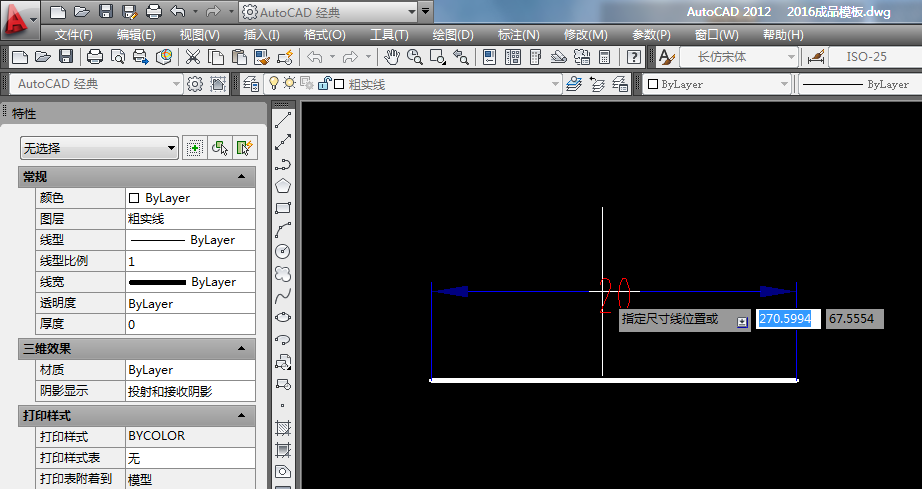

2、如下圖所示，畫一條長20的線段，并標注一個尺寸，作為演示所用。

3、如下圖所示，輸入字母“m”，回車。

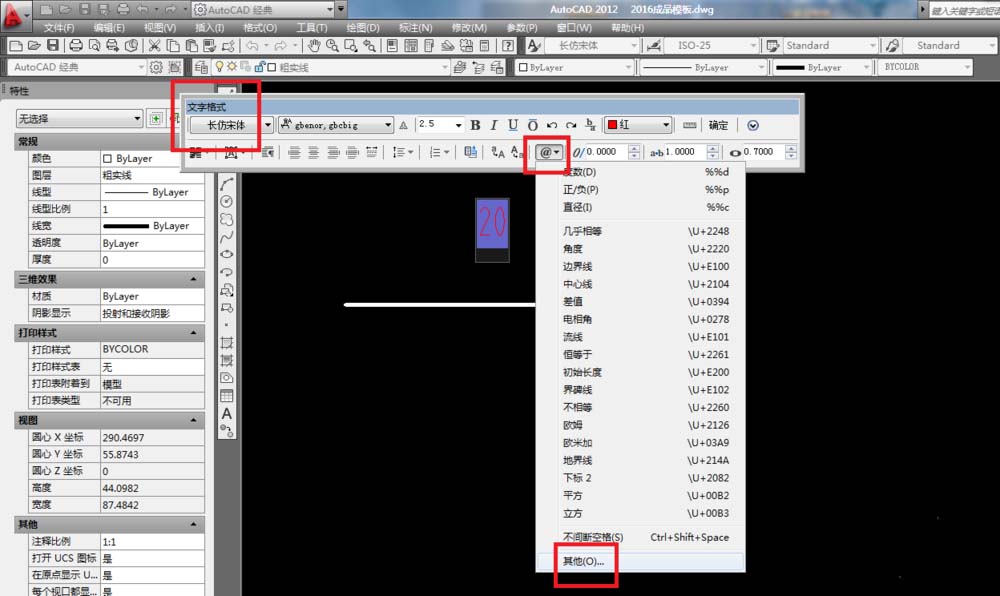

4、如下圖所示，彈出“文字格式”對話框，在它的工具欄中找到“@”，點擊它，在它彈出的下拉菜單中找到“其他”，點擊它。

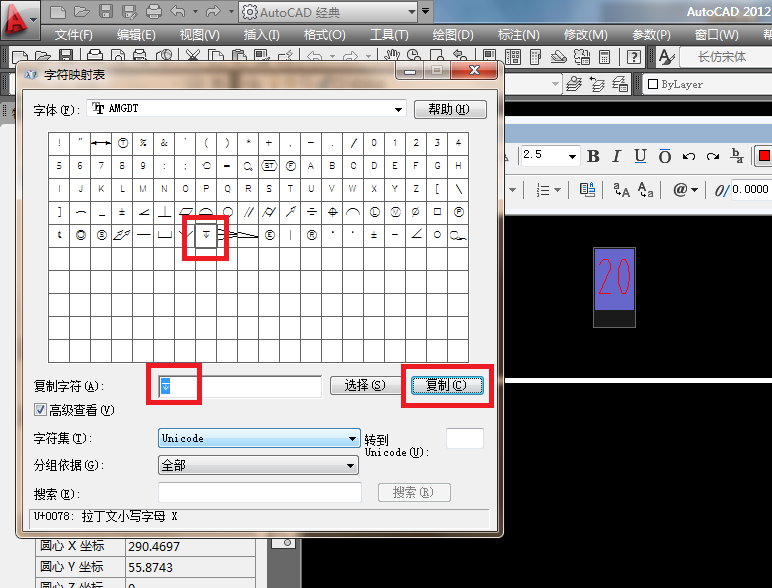

5、如下圖所示，彈出了“字符映射表”，先選擇字體“AMGDT”，在出現(xiàn)的字符中找到深度符號。說明一下，這個字體也是一個一個的找的，看那個字體中有深度符號，就選擇哪個字體。

6、如下圖所示，先鼠標左鍵雙擊深度符號，當它出現(xiàn)在“復制字符”框中時，用鼠標左鍵選中它，然后點擊“復制”按鈕。完成這些，這一步的操作就結束了。

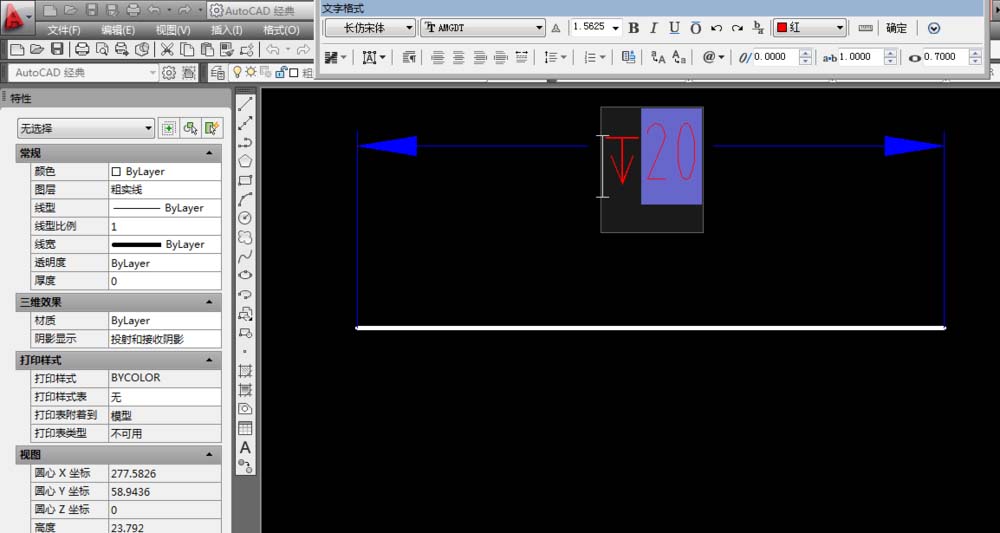

7、如下圖所示，回到了CAD的標注，在20前面直接“ctrl+v”，粘貼完畢。

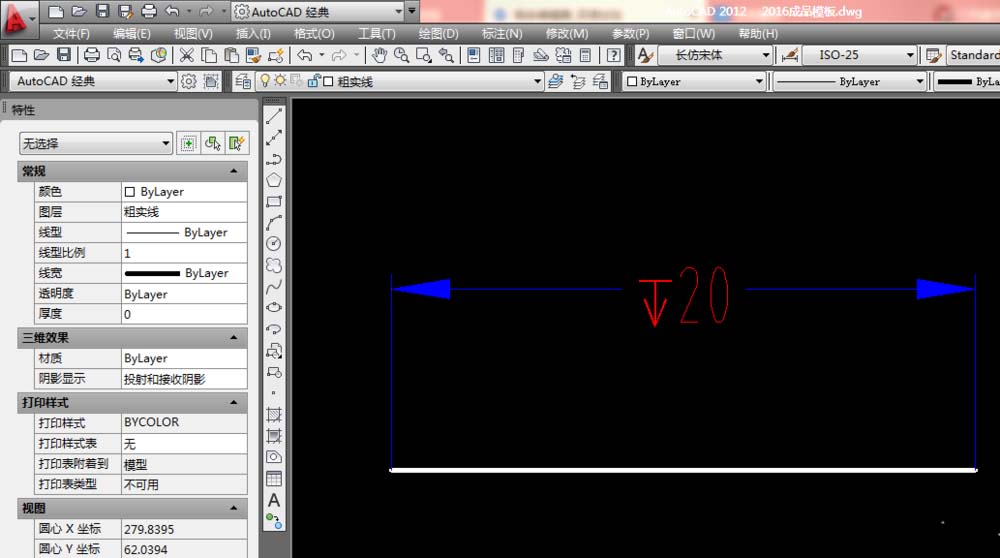

8、如下圖所示，完成標注，這個標注中就有了深度符號，這個標注的意思就是深度20。

以上就是CAD圖紙標注添加深度符號的教程，希望大家喜歡，請繼續(xù)關注武林網(wǎng)。
