cad中想要快速畫一個帶有管道的設備模型，該怎么繪制恩？下面我們就來看看詳細的教程。

1、按照前面的操作畫好了設備模型，設置好了項目以后就可以來畫管道了。

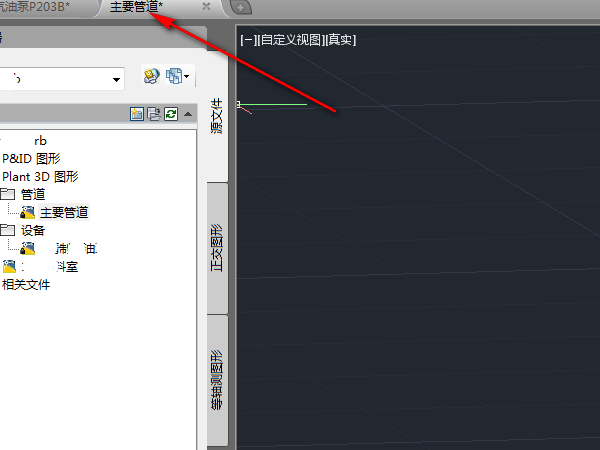

2、在plant 3D圖形文件夾下新建管道文件夾，然后新建一個文件命名為主要管道，打開主要管道文件。

3、畫管道先要定位，需要參照設備的位置。點擊插入——附著。

4、在彈出的對話框中修改文件類型為.dwg，然后選擇設備文件，點擊打開。

5、進入操作界面后點選插入設備，插入的設備是灰色的，不可編輯。

6、接下來就是繪制管道了，點擊常用——選擇管道尺寸——選擇管道壓力等級——點擊布管。

7、在設備上點選布管起始點。

8、彈出了一個警告，可以忽略。

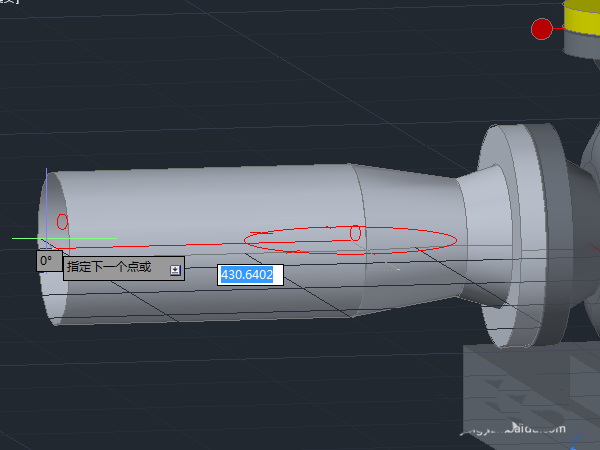

9、接著選一個點，就繪制出了法蘭和一段管線了，如果你想改變管線的繪制平面，輸入p命令。

10、繪制好的基本管線就是這樣的啦。

以上就是autocad plant3D繪制帶管道模型的教程，希望大家喜歡，請繼續關注武林網。
