cad中繪制家具圖紙很簡單，想要設計一款鞋柜的立面圖，該怎么設計呢？下面我們就來看看詳細的教程。

1、打開CAD新建選擇如圖樣板：

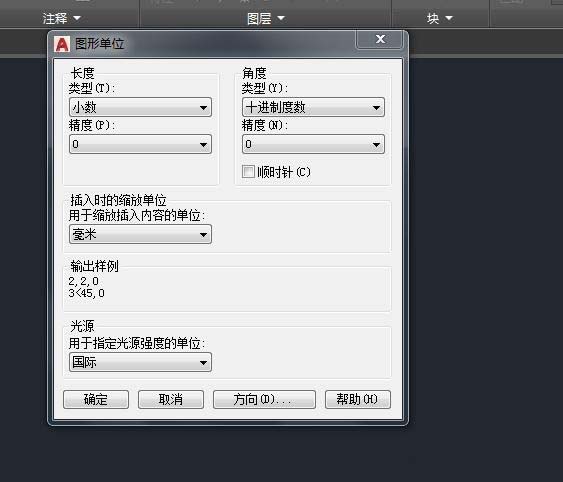

2、選擇格式，在選擇單位命令，將精度改為0，然后確定如圖：

3、接下來繪制，點擊直線任意一點輸入@1000,0

再輸入@700<90

然后輸入@-1000,0

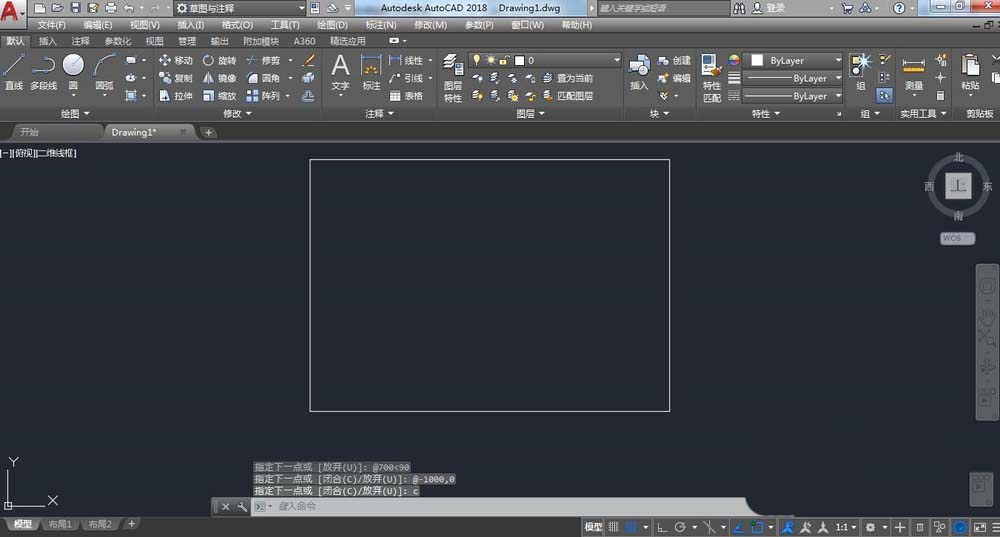

最后c閉合得到如圖：

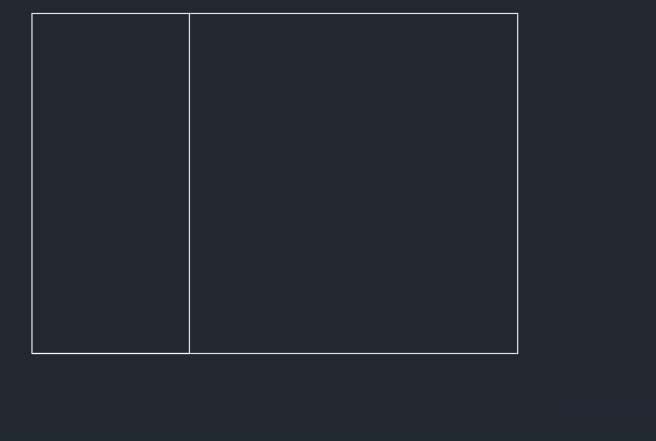

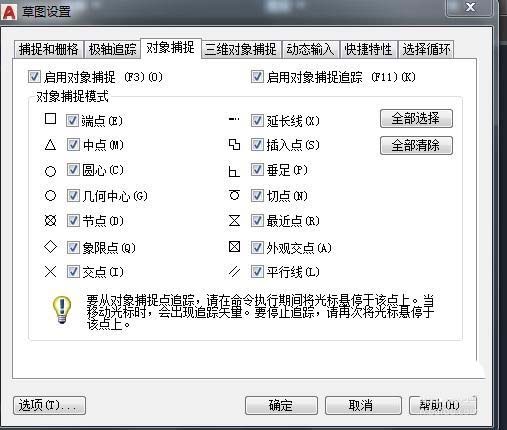

4、設置捕捉模式如圖打開，然后設置你需要的捕捉如圖：

5、繪制內部圖，利用捕捉設置第一個點輸入@324,0，然后網上垂足如圖：

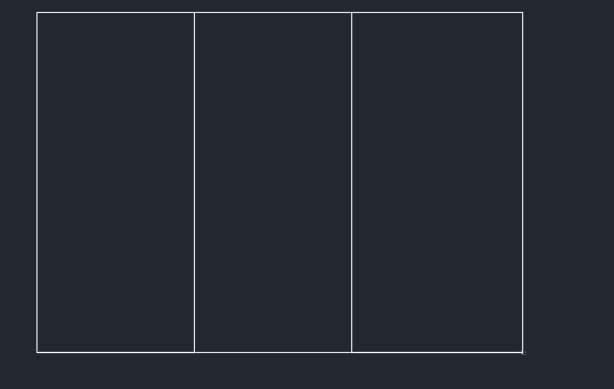

6、接下來從右邊引出點輸入352，然后往上引垂得到如圖：

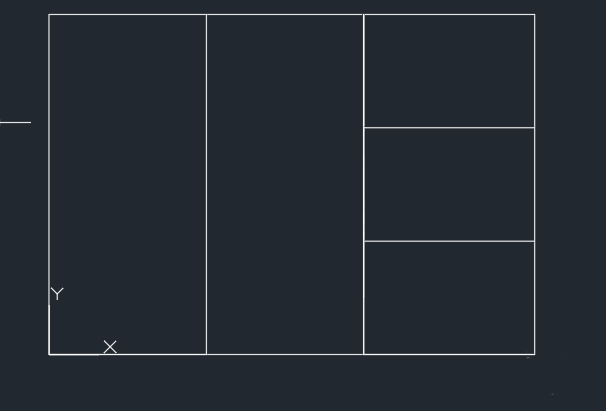

7、通過中點捕捉，得到兩點之間，如圖位置引出線，輸入700/3，在利用兩點之間的中點得到如圖：

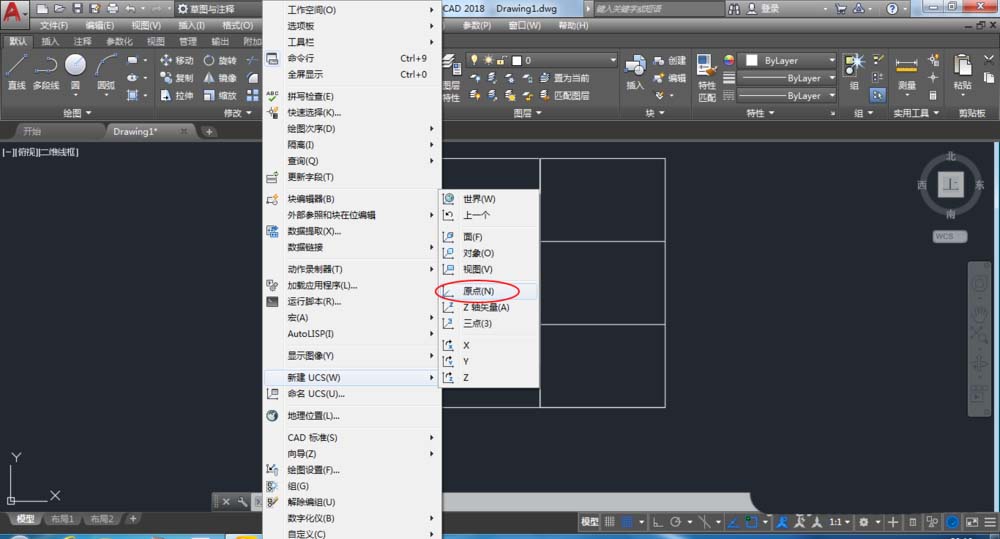

8、接下來在工具欄下，新建ucs找到原點，并移動原點 如圖：

9、接下來，點擊直線輸入36,36回車

輸入@252,0回車

輸入@0,628

輸入@-252,0最后閉合 得到如圖：

10、接下來輸入360,36回車

輸入@252，0回車

輸入@628<90回車

輸入@-252,0

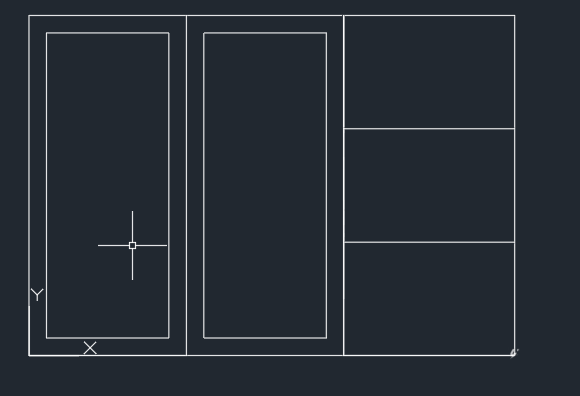

最后閉合c得到如圖：

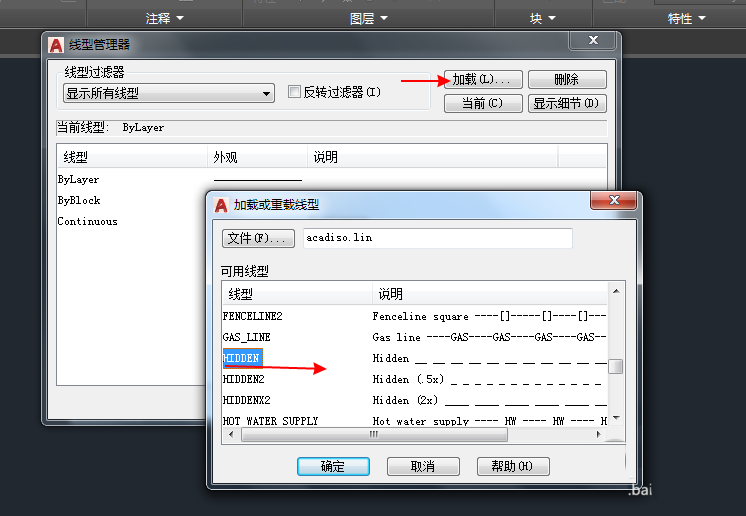

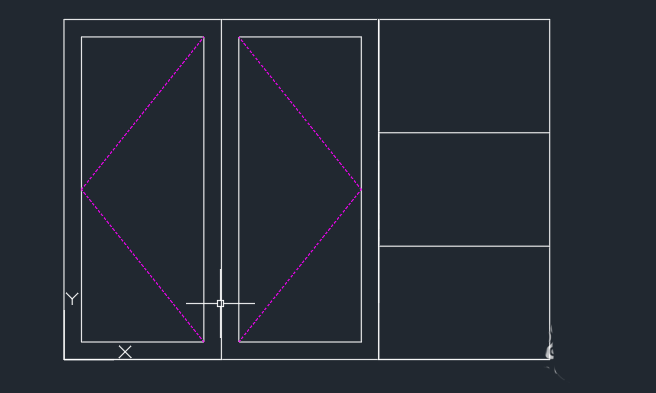

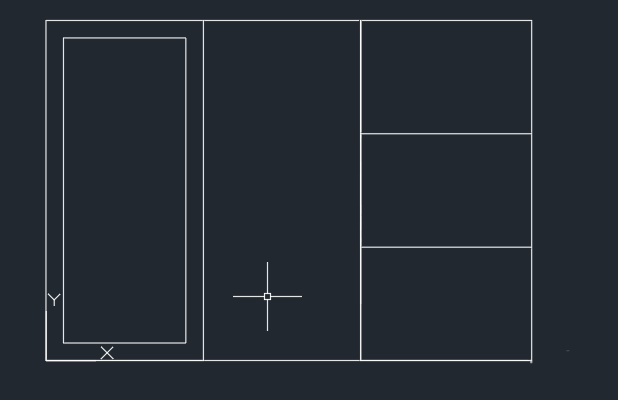

11、選擇如圖線性單擊確定：然后修改顏色，最后通過中點捕捉鞋柜立面圖就好了如圖：

以上就是cad畫鞋柜立面圖的教程，希望大家喜歡，請繼續關注武林網。
