cad中想要設計一個柜子平面圖，有一個參考的圖片，怎么根據圖片畫柜子平面圖呢？下面我們就來看看詳細的教程。

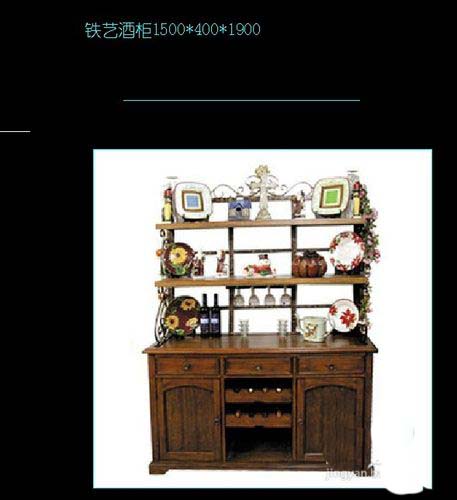

1、插入照片至CAD軟件中。

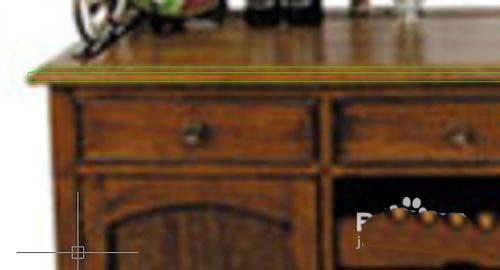

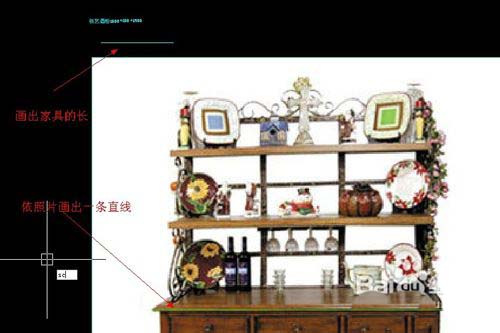

2、預先得知原家具的長寬高，然后依照照片中的長度方向畫直線，下一步，用縮放工具縮到相對一致的大小。縮放命令的操作：SC--R--P，即可得到圖中效果。

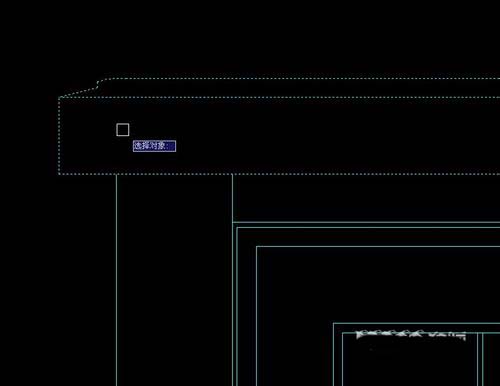

3、由于家具的部件大同小異，所以，我拿以前畫的配件，直接就用在這件家具上了。

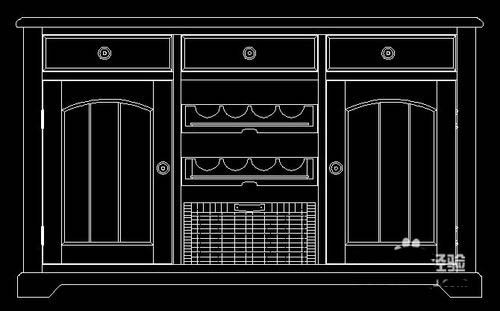

4、主要是細心，這樣一件特殊條件下需要的圖也就出一了，請看結果。

5、將來和工廠木工師傅校對標準的尺寸后，修改就很快啦。

以上就是cad畫柜子平面圖的教程，希望大家喜歡，請繼續關注武林網。
