cad中畫的圓和多邊形變成了正多邊形，該怎么解決這個問題呢？下面我們就來看看詳細的教程。

方法一：調整顯示精度(ViewRES)法

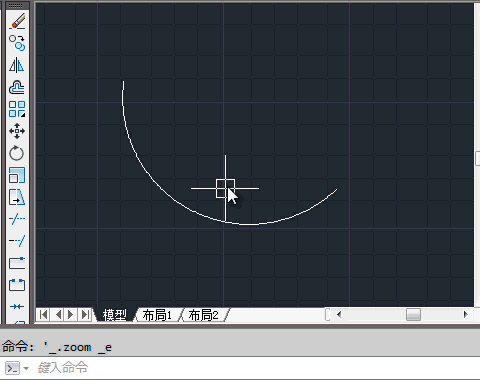

1、我們在繪圖區域，繪制一個任意的圓弧。畫完之后，我們可以看到這段圓弧是圓滑的。

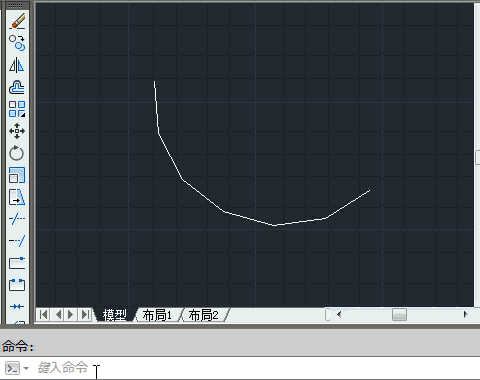

2、將剛畫好的圓弧，滾動鼠標滾輪使其無限縮小，縮小到不能再縮小后，在命令欄輸入RE，繼續縮小，反復幾次之后，雙擊鼠標滾輪。此時我們發現，圓弧變成正多線段！！

3、在命令欄輸入指令Viewres，系統會提醒你：是否需要快速縮放？我們輸入Y，然后系統又提示：輸入圓的縮放百分比 (1-20000)。輸入的值越大，圓/圓弧越圓滑，但數字越大表示越占內存。輸入一個比較大的數字之后，按回車確定，我們可以清晰地看到，多線段又再次變成了圓弧。

4、當然不輸入Viewres,也可以在命令欄右擊鼠標，在“選項…”中修改顯示精度。

方法二：圓/圓弧的平滑顯示(Whiparc)法

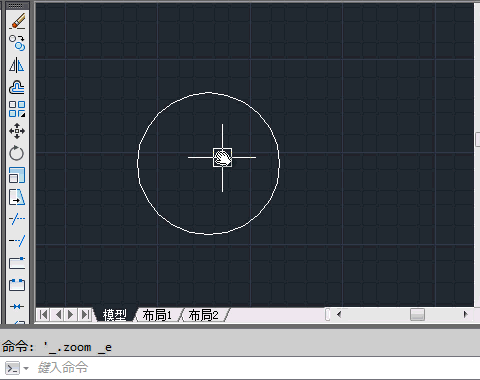

1、像前面的示例一樣，我們仍在CAD繪圖區，繪制一個任意圓（或圓弧）。從圖中，我們可以清晰地看到，它確實是一個圓。

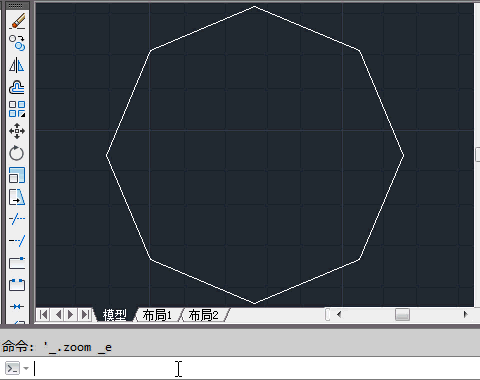

2、不停的縮小該圓形之后，不出所料，我們發現它變多邊形了。

3、在命令欄輸入whiparc,默認值為0.而這個系統變量只能輸入兩個值0(圓和圓弧不平滑顯示)或1(圓和圓弧平滑顯示).當輸入1確認之后，圓形并沒有立刻顯示出平滑，此時還要借助RE指令。這時候，我們再重新無限次的縮小該圓，再雙擊滾輪后發現，它再也不會變成多邊形了！！

方法三：模型重新生成(Re)法

1、首先，我們在CAD繪圖區，繪制一個任意圓（或圓弧）。從圖中，我們可以清晰地看到，它確實是一個圓。

2、將剛畫好的圓，滾動鼠標滾輪使其無限縮小，縮小到不能再縮小后，在命令欄輸入RE，繼續縮小，反復幾次之后，雙擊鼠標滾輪。此時我們發現，圓變成正多邊形了！！

3、在命令欄輸入指令RE，我們可以清晰地看到，正多邊形又再次變成了圓。

以上就是cad圓顯示多邊形的三種解決辦法，希望大家喜歡，請繼續關注武林網。
