cad圖塊的屬性包括屬性模式、標記、提示、屬性值、插入點和文字設置，該怎創建屬性塊呢？下面我們就來看看詳細的教程。

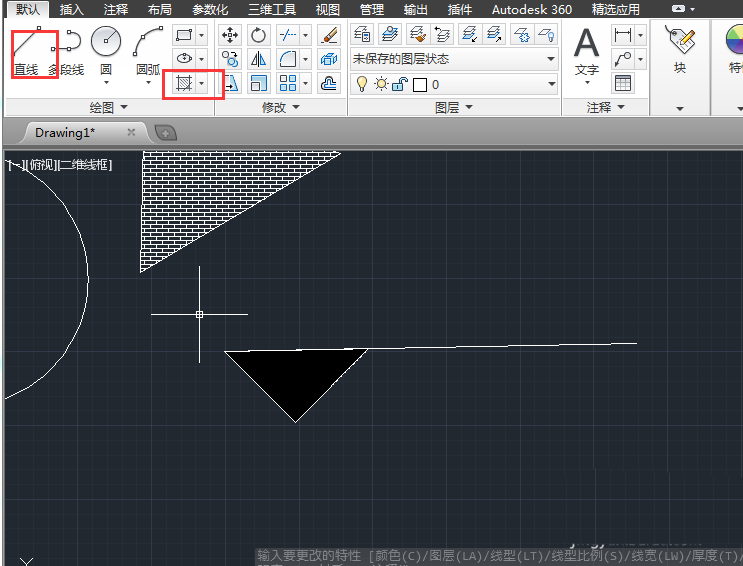

1、選擇【直線】和【圖案填充】選項，繪制出標高符號。

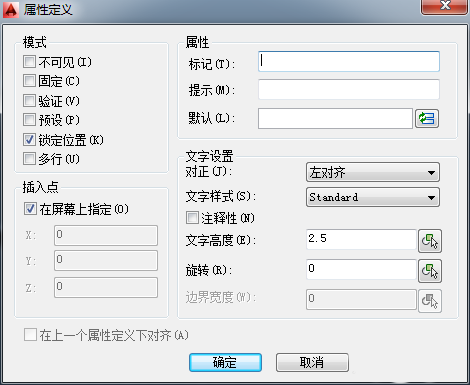

2、選擇【插入】》【塊定義】》【定義屬性】選項，打開【屬性定義】對話框。

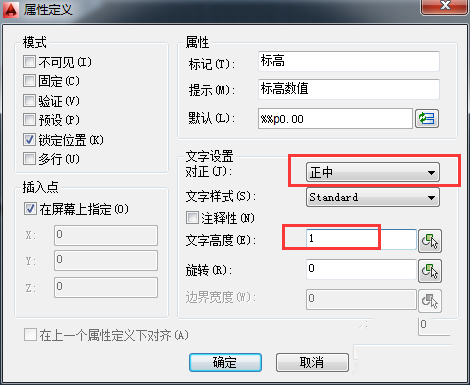

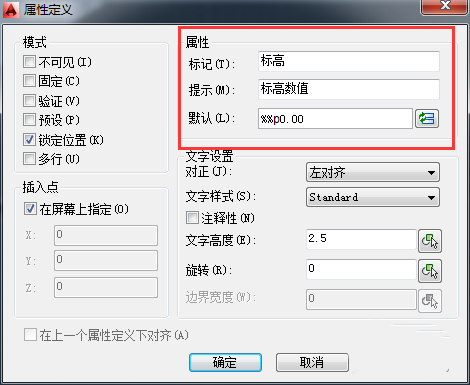

3、在【屬性】選項組中【標記】文本框中輸入【標高】，然后在【提示】文本框中輸入【標高數值】，并在【默認】文本框中輸入“%%p0.00”。

4、在【文字設置】選項組中的【對正】下拉列表中，選擇【正中】選項，然后在【文字高度】文本框中輸入【1】。

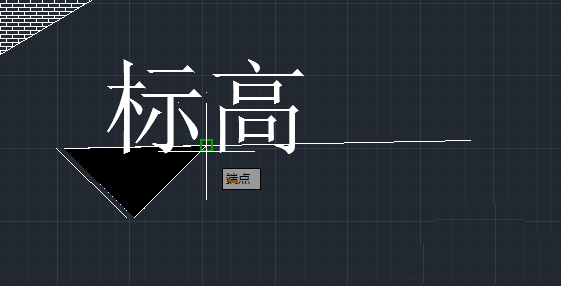

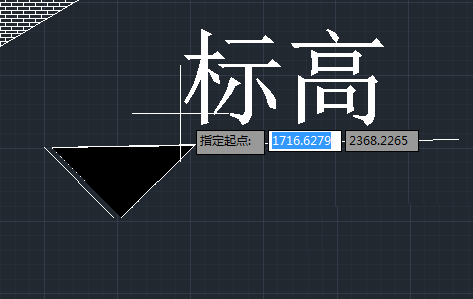

5、設置完成后單擊【確定】按鈕，在繪圖區中指定插入點。

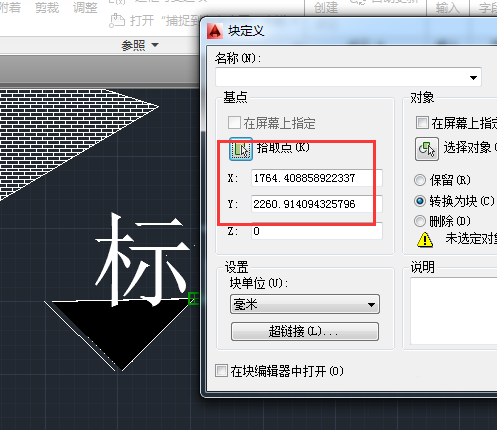

6、選擇【創建塊】選項，在打開的【塊定義】對話框中單擊【拾取點】按鈕，指定標高圖塊的基點。

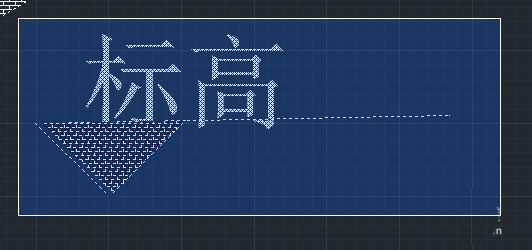

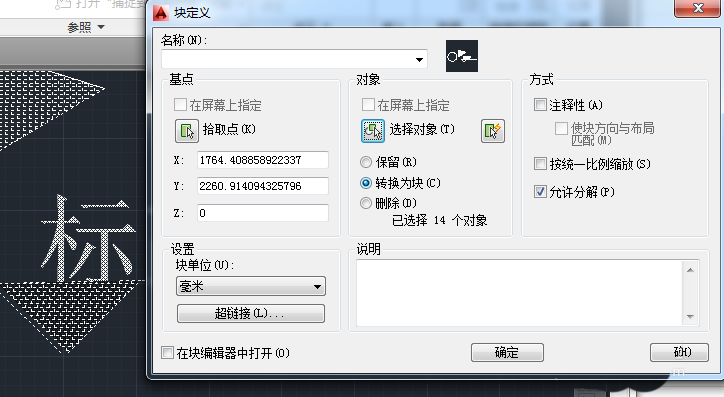

7、單擊【選擇對象】按鈕，框選標高圖形，按回車。

8、在【塊定義】對話框中，單擊【確定】完成創建。

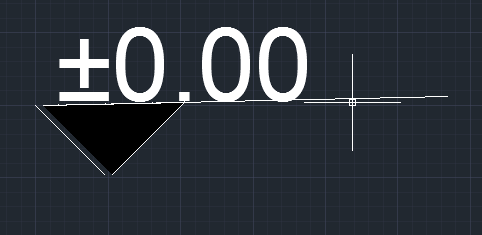

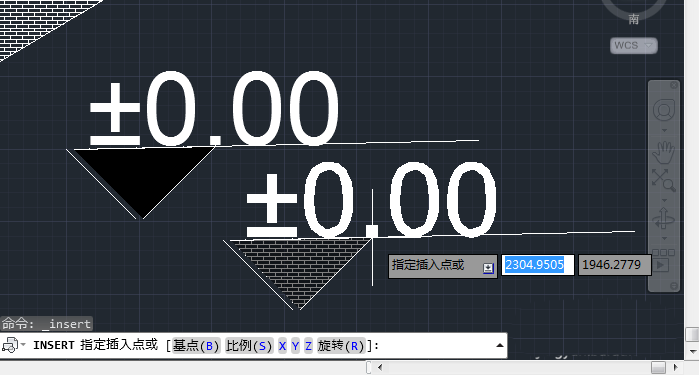

9、接著選項【插入塊】即可選擇剛設置的標高圖塊。

以上就是cad屬性快的創建方法，希望大家喜歡，請繼續關注武林網。
